【求助】关于STC8H系列单片机STOP模式下IO口状态和功耗的问题

gqz***

我用STC8H8K64U最小系统电路，3.3V供电，运行如下程序，单片机电流超过了100uA：

#include "stc8h.h"
#include "intrins.h"


void main()
{

        P0IE=0x00;
        P1IE=0x00;
        P2IE=0x00;
        P3IE=0x00;
        P4IE=0x00;
        P5IE=0x00;
        P6IE=0x00;
        P7IE=0x00;

  //  WKTCL = 0xfe;
 //   WKTCH = 0x7f;
 //   WKTCH |= 0xff;

    while (1)
    {
        _nop_();
        _nop_();
        PCON = 0x02;                            //MCU进入掉电模式
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();

    }
}
复制代码

而换成下面的代码，电流就较正常了（2.1uA）：

#include "stc8h.h"
#include "intrins.h"


void main()
{

    P0M0 = 0x00;
    P0M1 = 0x00;
    P1M0 = 0x00;
    P1M1 = 0x00;
    P2M0 = 0x00;
    P2M1 = 0x00;
    P3M0 = 0x00;
    P3M1 = 0x00;
    P4M0 = 0x00;
    P4M1 = 0x00;
    P5M0 = 0x00;
    P5M1 = 0x00;


  //  WKTCL = 0xfe;
 //   WKTCH = 0x7f;
 //   WKTCH |= 0xff;

    while (1)
    {
        _nop_();
        _nop_();
        PCON = 0x02;                            //MCU进入掉电模式
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();

    }
}
复制代码

这是为什么？哪位大佬能帮我解释下

神***

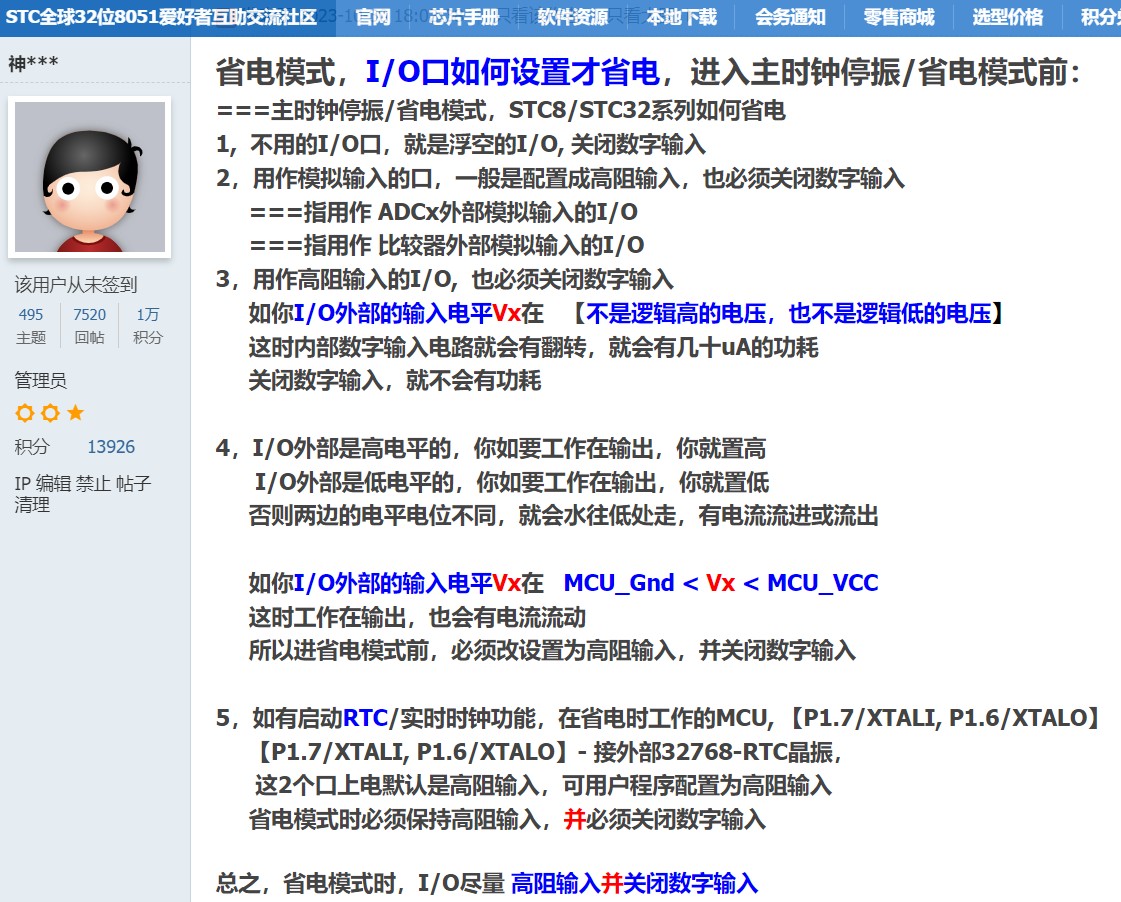

省电模式，I/O口如何设置才省电，进入主时钟停振/省电模式前 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

gqz***

神*** 发表于 2024-2-18 10:48
省电模式，I/O口如何设置才省电，进入主时钟停振/省电模式前 - 电源/复位/省电模式/外部晶振/内部时钟/对 ...

谢谢，但是我写的第一段代码已经关闭了数字输入，（stc8h8k64u IO上电默认是高阻输入）为什么电流还是很大？

_奶***

低功耗这东西，你得自己检查硬件电路。软件来配合硬件电路

gqz***

_奶*** 发表于 2024-2-18 11:12
低功耗这东西，你得自己检查硬件电路。软件来配合硬件电路

电路是STC8H8K64U最小系统，没有接任何外设

乘风***

gqz*** 发表于 2024-2-18 10:52
谢谢，但是我写的第一段代码已经关闭了数字输入，（stc8h8k64u IO上电默认是高阻输入）为什么电流还是很 ...

数字输入使能寄存器是扩展寄存器-XFR，
设置前要打开扩展寄存器访问使能，
P_SW2 |= 0x80;

gqz***

乘风*** 发表于 2024-2-19 10:04
数字输入使能寄存器是扩展寄存器-XFR，
设置前要打开扩展寄存器访问使能，
P_SW2 |= 0x80;

谢谢！

wan12***

硬件的设计和代码的处理…缺一个你就会头大…
