用STC32G内置ADC测量5V电压，读数非常离谱 | 已解决通过仿真

BeHa***

问题描述：

把P0.6作为ADC输入引脚，测量电源电压并用数码管显示出来。已把Vref连接至VCC，现用P0.6测量VCC，竟然得到测量值为6000+。原本以为会在4000+，已经纠缠很久了 ....

MCU：STC32G12K128-BETA
用的板子是在电商上买的核心板，长这样：



开发环境：Win10 + Keil  C251
测试代码：

$INCLUDE (STC32G.INC)
$INCLUDE (TM1637.INC)
$INCLUDE (DELAY.INC)

;20240214: enable WDT

; eval average ADC
ADCADDTIMES                EQU                8D

; define BIT segment

; define BYTE segment
DSEG        AT                30H
复制代码

复制出来的代码全部左对齐了，tab键没用，每行都是手动对齐的，各位担待下 :-(

神***

看不懂，你讲啥，瞄了眼你的描述，你方向都搞错了，

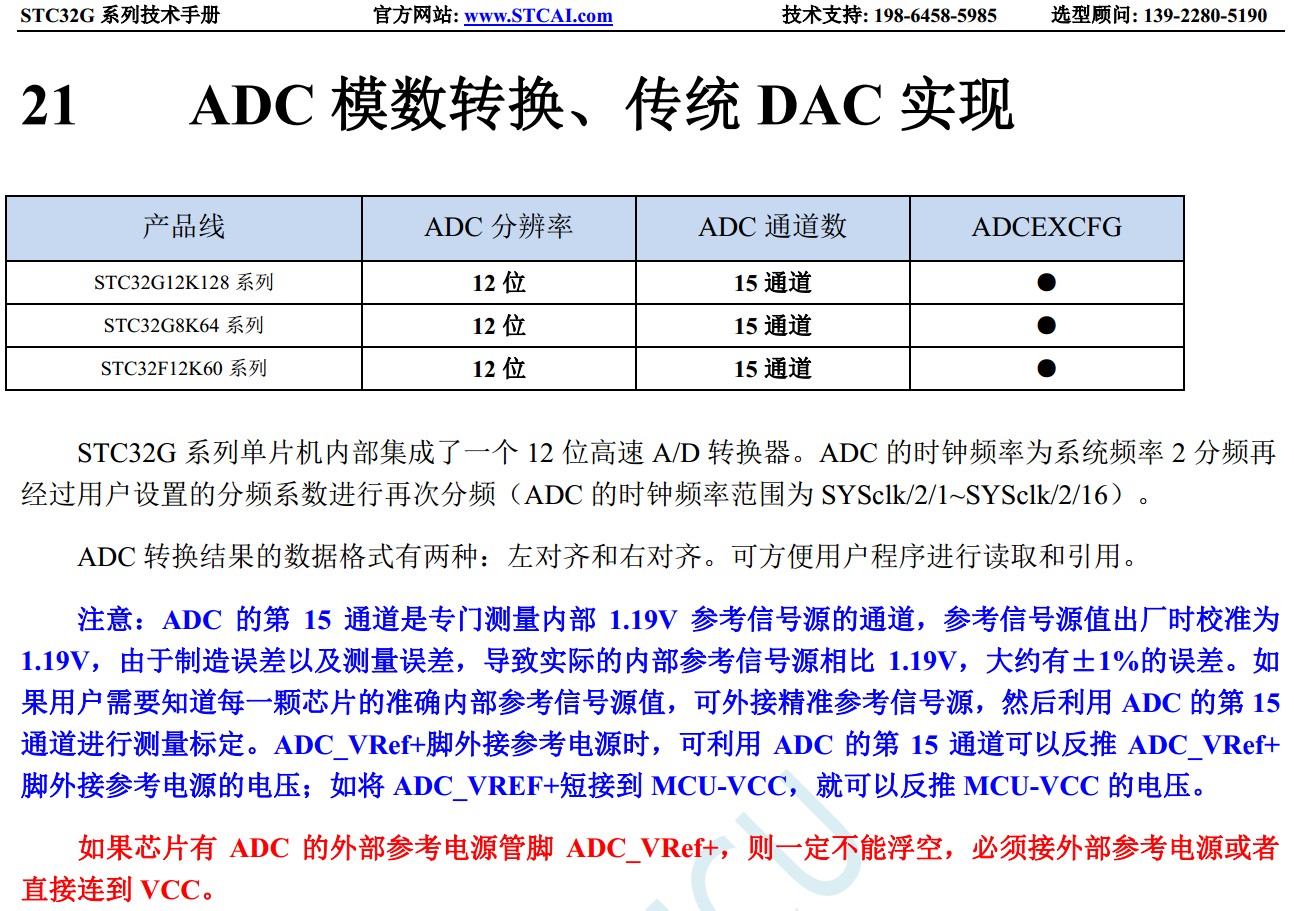

应该利用 ADC15测量内部的固定信号源1.19V,
反推MCU-VCC

神***

ADC0 ~ ADC15
ADC15 没引出来，在内部固定接到内部的固定信号源 1.19V

神***

王***

注意一下adc数据的对齐方式和拼接顺序，接到vcc如果中间没什么东西的话应该是固定4095（12位adc最大值）。
有可能是选择了左对齐，最右边空出来了四个0。或者是数据高位和低位拼接错了

kk***

STC32的12位ADC结果范围是0~4095，绝不会是6000+

BeHa***

神*** 发表于 2024-2-14 22:20
看不懂，你讲啥，瞄了眼你的描述，你方向都搞错了，
应该利用 ADC15测量内部的固定信号源1.19V,
反推MCU-V ...

不好意思，没描述清楚

原意是这样：
把Vref连接到VCC，也就是手册中描述的一般精度ADC参考线路图
现，用其中一个ADC通道，测量VCC，得到的ADC_RES  * 256+ ADC_RESL，超出了预期值

BeHa***

王*** 发表于 2024-2-14 23:10
注意一下adc数据的对齐方式和拼接顺序，接到vcc如果中间没什么东西的话应该是固定4095（12位adc最大值）。
...

感谢评论

确定使用右对齐（把RESFMT置位了）；
我是这样计算ADC结果：
ADC_RES * 256 + ADC_RESL
code:

ADCISR:
    ANL                ADC_CONTR, #NOT 20H
    MOV                WR16, ADC_RES
    ; shift left 8 bits
    MOV                WR18, #0100H
    ; product saved in WR16, WR18
    MUL                WR16, WR18
    ;ANL                WR18, #0F00H
    ADD                WR18, ADC_RESL
    ADD                WR20, WR18
        RETI
复制代码

王***

BeHa*** 发表于 2024-2-15 00:37
感谢评论

确定使用右对齐（把RESFMT置位了）；

虽然计算公式正确，但是不排除中间变量类型不同导致的奇怪问题
建议还是使用左移指令对高四位进行移动，然后使用按位与进行拼接
这里可以单独调出高位和低位查看原始数据是否正确

21cns***

BeHa*** 发表于 2024-2-15 00:37
感谢评论

确定使用右对齐（把RESFMT置位了）；

建议直接打印ADC_RES和ADC_RESL，首先看看ADC的结果对不对。
32位了，还用汇编，真是{:5_332:}
