关于IO输出电流的问题

l1272***

最近需要用到PWM控制数码管亮度，于是产生了一个问题：IO口输出电流的20ma驱动能力具体是指什么？如果我从p0.0通过100欧限流电阻输出1khz占空比为10%的PWM波，那么输出的电流值是20x10%=2ma还是50x10%=5ma?，因为输出是数码管，驱动电流不大，不希望数码管因为io口限流出现复杂的亮度不一的情况，最后，这样的限流是怎么实现的？按照io口电路来看推挽输出应该是直接短接电源和地的，怎么实现的这种软电流限制？

王***

第一个问题，首先这个20ma是安全电流，就是说输出20ma以下都是安全的。以上虽然不会立刻芯片爆掉，但总归是会有发热影响的。
其次，数码管作为发光二极管是要采用二极管导通压降计算电流的，实际的电流计算应该是（电源电压-发光二极管导通压降）/总电阻（也就是限流电阻），因为二极管并非感性元器件，所以电流计算并不能按照百分比削弱，需要按照导通的最大峰值。使用了pwm，削弱的只有等效亮度和平均功率。
最后的亮度不均匀问题，最好的解决方案应该是通过软件实现每个段的动态刷新，这样同一瞬时时间只亮一个段码，就不会出现因为电流分配问题出现的亮度不均了

感应加***

点灯的话建议你去参考官方的试验箱，里面数码管多多的，亮度嘎嘎的，优秀例程看懂了再来讨论

21cns***

如果单片机直接驱动数码管，一般用共阳的，阳极公共端接VCC，对单片机来说是灌电流，灌电流远比拉电流的最大值20ma大，具体多少不记得了。
另外，LED的亮度和PWM的占空比不是线性关系，需要实际测试转换一下。

神***

神***

神***

hhh***

神*** 发表于 2024-2-6 10:11

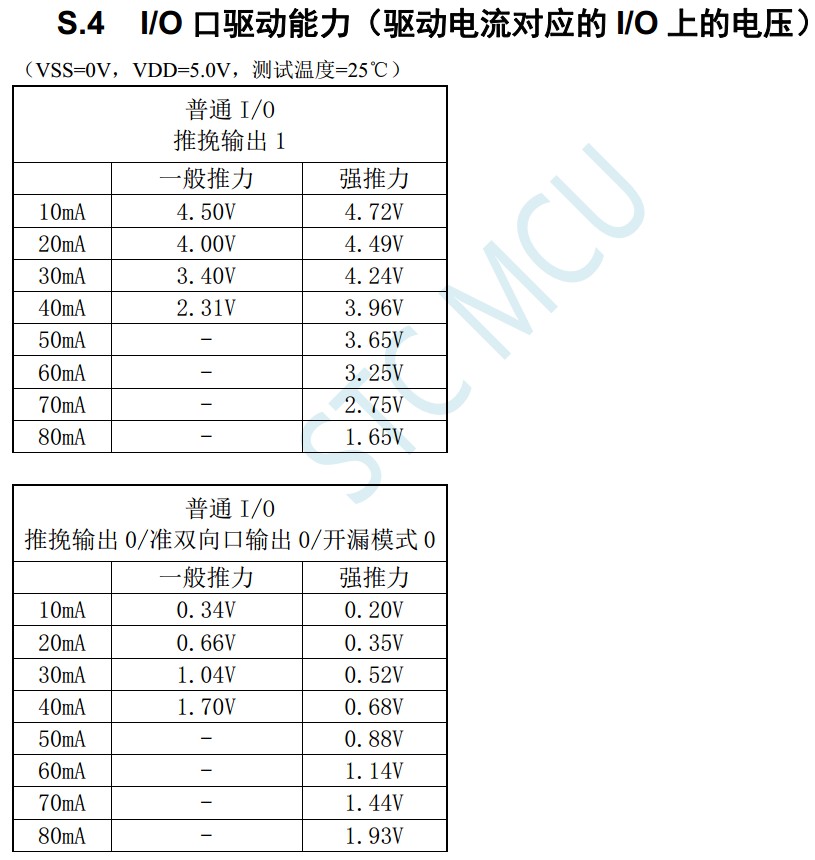

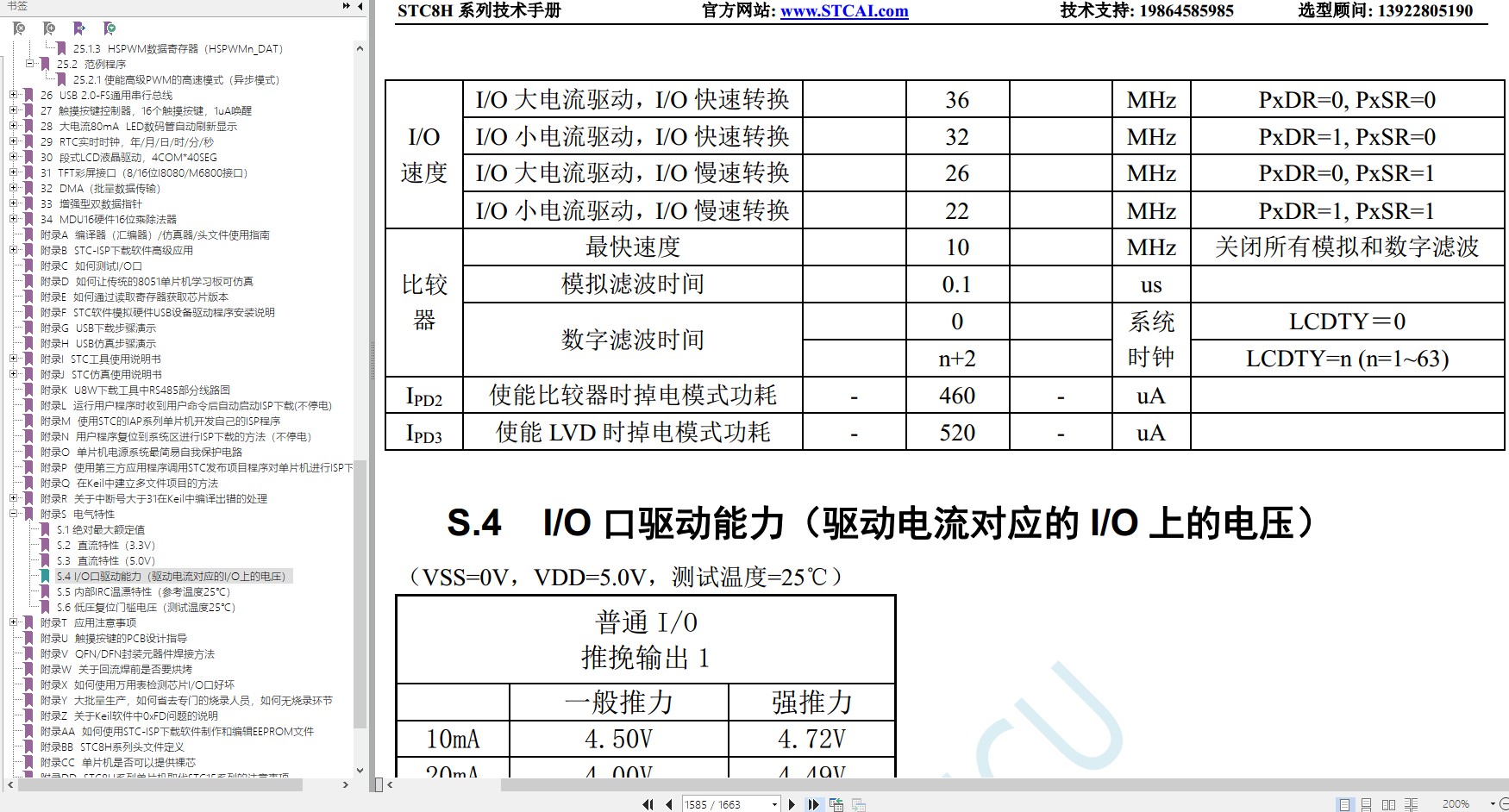

一直想找IO口电流资料，最新STC8H手册才有，还想问一下IO口20ma是指长期通电电流吧？如果是短时间1ms以下可以通过多大电流？有没有做过破坏性试验多少电流会烧毁IO?
表格给出了80ma对应压降，是否说明短时间内80ma不烧IO?

l1272***

王*** 发表于 2024-2-6 01:38
第一个问题，首先这个20ma是安全电流，就是说输出20ma以下都是安全的。以上虽然不会立刻芯片爆掉，但总归是 ...

就是扫描方式，但是考虑到io电流限制，数码管最大电流就只能按（最大电流/扫描段数）来，这样的话两个断码每个位平均下来最大2-3ma，再加上有pwm调光所以担心亮度不够以及各笔位亮度不一的问题，如果采用位扫描，电流更小，1ma都不到了，而且太消耗资源，所以最好是能接受超过20ma的脉冲电流

l1272***

21cns*** 发表于 2024-2-6 08:48
如果单片机直接驱动数码管，一般用共阳的，阳极公共端接VCC，对单片机来说是灌电流，灌电流远比拉电流的最 ...

我用公共端做片选的，推挽输出不需要考虑拉还是灌，输出能力差不多，线性关系已经转换过了，现在就是对这个io输出的特性不清楚，20ma是持续电流还是峰值电流
