请问下这种显示屏的连接方式是什么?|已解决(导电橡胶连接器)

chal*** · 发表于 2024-2-4 12:53:16

本帖最后由 challis 于 2024-2-4 14:17 编辑

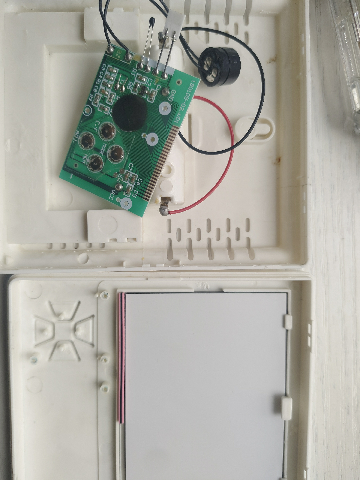

今天无聊,把家里的一个小时钟给拆了,发现里面的显示屏与芯片的连接居然是靠一条粉色海绵一样的东西,我扣了一下,海绵里面也没有电线类的硬物,请问一下这是什么原理?

chal*** · 发表于 2024-2-4 12:53:39

本帖最后由 challis 于 2024-2-4 12:54 编辑

屏幕正面,这种像数码管的显示方式,只能控制特定图案亮灭的屏幕是什么屏幕啊?

chal*** · 发表于 2024-2-4 12:55:08

红色海绵细节:

_奶*** · 发表于 2024-2-4 13:05:44

chal*** 发表于 2024-2-4 12:53
屏幕正面,这种像数码管的显示方式,只能控制特定图案亮灭的屏幕是什么屏幕啊? ...

难道说的是段码屏？
只能显示特定的东西，，在一些定型的产品上面用挺省电的。

王*** · 发表于 2024-2-4 13:13:09

本帖最后由王昱顺于 2024-2-4 13:17 编辑

这个叫导电橡胶，中间黑色的可以导电，主要是因为这种液晶玻璃基板上不好焊接，就使用这种方式来引出导线

chal*** · 发表于 2024-2-4 13:27:01

王*** 发表于 2024-2-4 13:13
这个叫导电橡胶，中间黑色的可以导电，主要是因为这种液晶玻璃基板上不好焊接，就使用这种方式来引出导线 ...

中间黑色是连在一起的,导电的话,不会短路吗?还是说中间导电的橡胶是一段一段的,正好和芯片上的接口契合?我看中间黑色感觉是一个整体,没看出一段一段的

chal*** · 发表于 2024-2-4 13:28:06

而且我拆完后装会不显示有点接触不良了

应该是芯片和导电橡胶部分接触不良,螺丝都拧特别紧了也没用

chal*** · 发表于 2024-2-4 13:29:11

_奶*** 发表于 2024-2-4 13:05
难道说的是段码屏？
只能显示特定的东西，，在一些定型的产品上面用挺省电的。 ...

我百度了一下断码屏,就是这个,多谢了!
淘宝上居然没有这个卖,都是只能定制

wangxi*** · 发表于 2024-2-4 13:37:31

段码屏
导电橡胶连接器，俗称斑马条，是一种硅胶材料。这种斑马条的结构通常是两边硅胶绝缘层，绝缘层的颜色通常为灰色、粉红、白色等；中间是黑色的导电层。斑马条在液晶屏上一般是用来连接液晶屏和电路板的，用来代替导线用的。

chal*** · 发表于 2024-2-4 14:16:43

明白了,导电橡胶连接器中间是很小的一段一段的,用放大镜可以看到,它的间隔并不是和电路板上的接口间隔一致,而是更密一些,然后连接后总会有部分能导通
多谢各位的解答
