USB型MCU, 8H8K64U驱动900颗WS2812烟花灯放烟花，高速/安全，过年了 !

VECEN***

接线

xxkj***

效果很不错的，点赞！

VECEN***

xxkj*** 发表于 2024-2-3 11:30
效果很不错的，点赞！

适合DIY

VECEN***

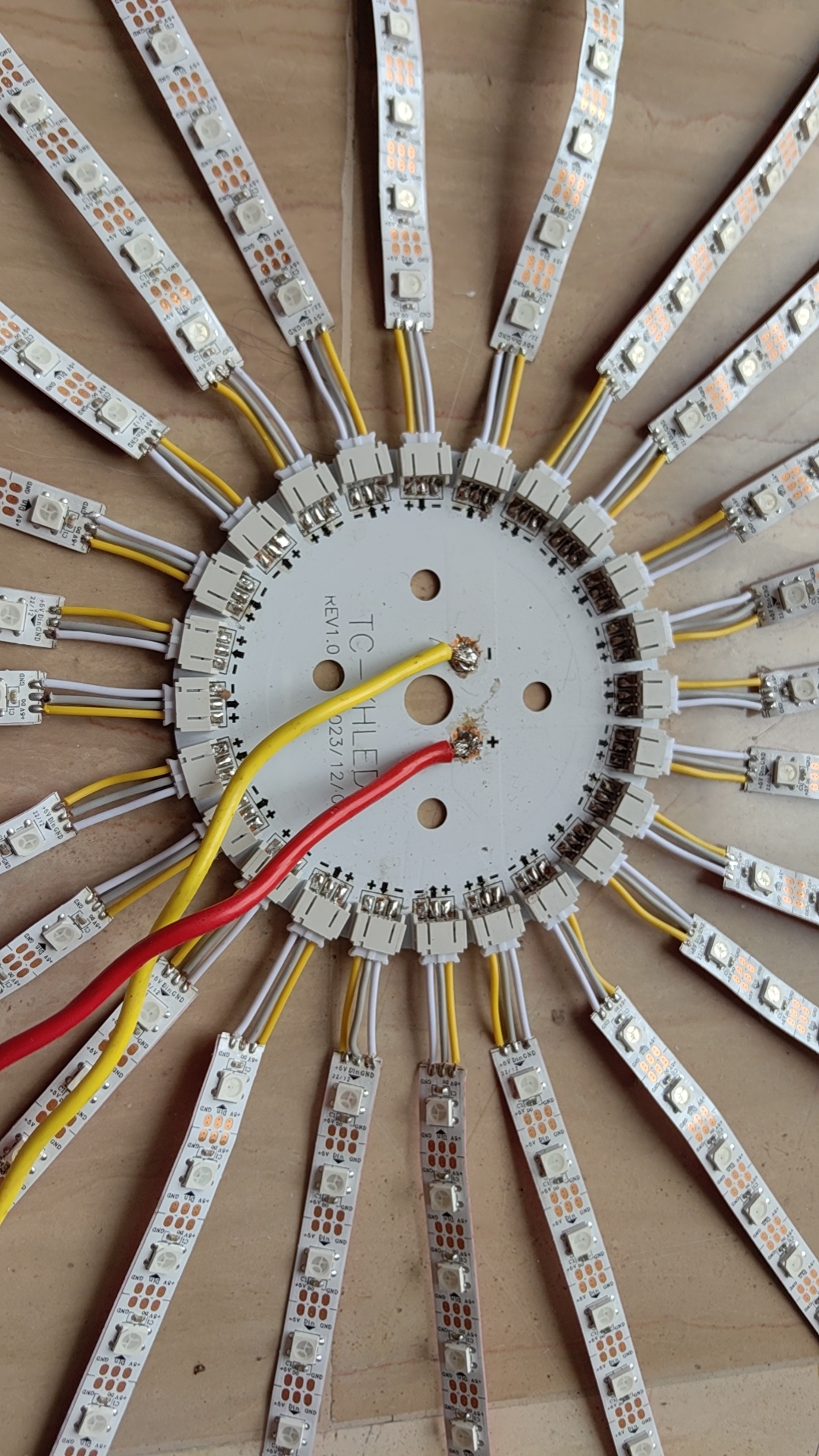

LED雪花灯

xxkj***

VECEN*** 发表于 2024-2-3 11:42
适合DIY

900颗WS2812，焊接可需要一定的时间的

VECEN***

xxkj*** 发表于 2024-2-3 12:16
900颗WS2812，焊接可需要一定的时间的

要有一定的动手能力

jw***

VECEN***

30级渐变，显示

AI-32***

  900颗WS2812灯焊接也是大工程！看了视频效果很震撼！楼主YYDS!!@USB，STC8H8K64U，PWM功能真是太强大了！

VECEN***

void M5(unsigned char color,unsigned char sd,unsigned int time)
{u16 j,x;
        u32 x1,y;

         for(j=0;j<WS_NUM;j++)
         {
                 WsDat[j]=0x000000;
         }
         for(j=0;j<24;j++)
         {
                temp[j]=seku1[j];
         }
         for(x=0;x<260;x=x+sd)
        {
                if(x<202)
                {
                for(j=0;j<210;j++)
         {
                 WsDat[j]=0x000000;
         }
}

                if(x<202)
                {
                        WsDat[x]=caihongseku[color][7];
                        WsDat[x+1]=caihongseku[color][6];
                        WsDat[x+2]=caihongseku[color][5];
                        WsDat[x+3]=caihongseku[color][4];
                        WsDat[x+4]=caihongseku[color][3];
                        WsDat[x+5]=caihongseku[color][2];
                        WsDat[x+6]=caihongseku[color][1];
                        WsDat[x+7]=caihongseku[color][0];
                }
          if(x>202&&x<205)
                {
                        sd=1;
                        for(y=0;y<6;y++)
         {
                        for(x1=0;x1<120;x1++)
                        {
                          WsDat[180+x1+y*120]=LBX[x1];
                        }
                                }
                        }
                if(x>209)
                { for(x1=0;x1<24;x1++)
                        {
                switch(x1)
                {
                  case(0):if((x+x1*30+7)<=899)        {WsDat[x+x1*30]=caihongseku[color][7];WsDat[x+x1*30+1]=caihongseku[color][6];WsDat[x+x1*30+2]=caihongseku[color][5];WsDat[x+x1*30+3]=caihongseku[color][4];WsDat[x+x1*30+4]=caihongseku[color][3];WsDat[x+x1*30+5]=caihongseku[color][2];WsDat[x+x1*30+6]=caihongseku[color][1];WsDat[x+x1*30+7]=caihongseku[color][0];}break;
                  case(1):if((x+x1*30-29+7)<=899)        {        WsDat[x+x1*30-29]=caihongseku[color][7];WsDat[x+x1*30-29+1]=caihongseku[color][6];WsDat[x+x1*30-29+2]=caihongseku[color][5];WsDat[x+x1*30-29+3]=caihongseku[color][4];WsDat[x+x1*30-29+4]=caihongseku[color][3];WsDat[x+x1*30-29+5]=caihongseku[color][2];WsDat[x+x1*30-29+6]=caihongseku[color][1];WsDat[x+x1*30-29+7]=caihongseku[color][0];}break;
                  case(2):if((x+x1*30+7)<=899)        {        WsDat[x+x1*30]=caihongseku[color][7];WsDat[x+x1*30+1]=caihongseku[color][6];WsDat[x+x1*30+2]=caihongseku[color][5];WsDat[x+x1*30+3]=caihongseku[color][4];WsDat[x+x1*30+4]=caihongseku[color][3];WsDat[x+x1*30+5]=caihongseku[color][2];WsDat[x+x1*30+6]=caihongseku[color][1];WsDat[x+x1*30+7]=caihongseku[color][0];}break;
                  case(3):if((x+x1*30-29+7)<=899)        {        WsDat[x+x1*30-29]=caihongseku[color][7];WsDat[x+x1*30-29+1]=caihongseku[color][6];WsDat[x+x1*30-29+2]=caihongseku[color][5];WsDat[x+x1*30-29+3]=caihongseku[color][4];WsDat[x+x1*30-29+4]=caihongseku[color][3];WsDat[x+x1*30-29+5]=caihongseku[color][2];WsDat[x+x1*30-29+6]=caihongseku[color][1];WsDat[x+x1*30-29+7]=caihongseku[color][0];}break;
                  case(4):if((x+x1*30+7)<=899)        {        WsDat[x+x1*30]=caihongseku[color][7];WsDat[x+x1*30+1]=caihongseku[color][6];WsDat[x+x1*30+2]=caihongseku[color][5];WsDat[x+x1*30+3]=caihongseku[color][4];WsDat[x+x1*30+4]=caihongseku[color][3];WsDat[x+x1*30+5]=caihongseku[color][2];WsDat[x+x1*30+6]=caihongseku[color][1];WsDat[x+x1*30+7]=caihongseku[color][0];}break;
                  case(5):if((x+x1*30-29+7)<=899)        {        WsDat[x+x1*30-29]=caihongseku[color][7];WsDat[x+x1*30-29+1]=caihongseku[color][6];WsDat[x+x1*30-29+2]=caihongseku[color][5];WsDat[x+x1*30-29+3]=caihongseku[color][4];WsDat[x+x1*30-29+4]=caihongseku[color][3];WsDat[x+x1*30-29+5]=caihongseku[color][2];WsDat[x+x1*30-29+6]=caihongseku[color][1];WsDat[x+x1*30-29+7]=caihongseku[color][0];}break;
                  case(6):if((x+x1*30+7)<=899)        {        WsDat[x+x1*30]=caihongseku[color][7];WsDat[x+x1*30+1]=caihongseku[color][6];WsDat[x+x1*30+2]=caihongseku[color][5];WsDat[x+x1*30+3]=caihongseku[color][4];WsDat[x+x1*30+4]=caihongseku[color][3];WsDat[x+x1*30+5]=caihongseku[color][2];WsDat[x+x1*30+6]=caihongseku[color][1];WsDat[x+x1*30+7]=caihongseku[color][0];}break;
                  case(7):if((x+x1*30-29+7)<=899)        {        WsDat[x+x1*30-29]=caihongseku[color][7];WsDat[x+x1*30-29+1]=caihongseku[color][6];WsDat[x+x1*30-29+2]=caihongseku[color][5];WsDat[x+x1*30-29+3]=caihongseku[color][4];WsDat[x+x1*30-29+4]=caihongseku[color][3];WsDat[x+x1*30-29+5]=caihongseku[color][2];WsDat[x+x1*30-29+6]=caihongseku[color][1];WsDat[x+x1*30-29+7]=caihongseku[color][0];}break;
                  case(8):if((x+x1*30+7)<=899)        {        WsDat[x+x1*30]=caihongseku[color][7];WsDat[x+x1*30+1]=caihongseku[color][6];WsDat[x+x1*30+2]=caihongseku[color][5];WsDat[x+x1*30+3]=caihongseku[color][4];WsDat[x+x1*30+4]=caihongseku[color][3];WsDat[x+x1*30+5]=caihongseku[color][2];WsDat[x+x1*30+6]=caihongseku[color][1];WsDat[x+x1*30+7]=caihongseku[color][0];}break;
                  case(9):if((x+x1*30-29+7)<=899)        {        WsDat[x+x1*30-29]=caihongseku[color][7];WsDat[x+x1*30-29+1]=caihongseku[color][6];WsDat[x+x1*30-29+2]=caihongseku[color][5];WsDat[x+x1*30-29+3]=caihongseku[color][4];WsDat[x+x1*30-29+4]=caihongseku[color][3];WsDat[x+x1*30-29+5]=caihongseku[color][2];WsDat[x+x1*30-29+6]=caihongseku[color][1];WsDat[x+x1*30-29+7]=caihongseku[color][0];}break;
                  case(10):if((x+x1*30+7)<=899)        {        WsDat[x+x1*30]=caihongseku[color][7];WsDat[x+x1*30+1]=caihongseku[color][6];WsDat[x+x1*30+2]=caihongseku[color][5];WsDat[x+x1*30+3]=caihongseku[color][4];WsDat[x+x1*30+4]=caihongseku[color][3];WsDat[x+x1*30+5]=caihongseku[color][2];WsDat[x+x1*30+6]=caihongseku[color][1];WsDat[x+x1*30+7]=caihongseku[color][0];}break;
                  case(11):if((x+x1*30-29+7)<=899)        {        WsDat[x+x1*30-29]=caihongseku[color][7];WsDat[x+x1*30-29+1]=caihongseku[color][6];WsDat[x+x1*30-29+2]=caihongseku[color][5];WsDat[x+x1*30-29+3]=caihongseku[color][4];WsDat[x+x1*30-29+4]=caihongseku[color][3];WsDat[x+x1*30-29+5]=caihongseku[color][2];WsDat[x+x1*30-29+6]=caihongseku[color][1];WsDat[x+x1*30-29+7]=caihongseku[color][0];}break;
                  case(12):if((x+x1*30+7)<=899)        {        WsDat[x+x1*30]=caihongseku[color][7];WsDat[x+x1*30+1]=caihongseku[color][6];WsDat[x+x1*30+2]=caihongseku[color][5];WsDat[x+x1*30+3]=caihongseku[color][4];WsDat[x+x1*30+4]=caihongseku[color][3];WsDat[x+x1*30+5]=caihongseku[color][2];WsDat[x+x1*30+6]=caihongseku[color][1];WsDat[x+x1*30+7]=caihongseku[color][0];}break;
                  case(13):if((x+x1*30-29+7)<=899)        {        WsDat[x+x1*30-29]=caihongseku[color][7];WsDat[x+x1*30-29+1]=caihongseku[color][6];WsDat[x+x1*30-29+2]=caihongseku[color][5];WsDat[x+x1*30-29+3]=caihongseku[color][4];WsDat[x+x1*30-29+4]=caihongseku[color][3];WsDat[x+x1*30-29+5]=caihongseku[color][2];WsDat[x+x1*30-29+6]=caihongseku[color][1];WsDat[x+x1*30-29+7]=caihongseku[color][0];}break;
                  case(14):if((x+x1*30+7)<=899)        {        WsDat[x+x1*30]=caihongseku[color][7];WsDat[x+x1*30+1]=caihongseku[color][6];WsDat[x+x1*30+2]=caihongseku[color][5];WsDat[x+x1*30+3]=caihongseku[color][4];WsDat[x+x1*30+4]=caihongseku[color][3];WsDat[x+x1*30+5]=caihongseku[color][2];WsDat[x+x1*30+6]=caihongseku[color][1];WsDat[x+x1*30+7]=caihongseku[color][0];}break;
                  case(15):if((x+x1*30-29+7)<=899)        {        WsDat[x+x1*30-29]=caihongseku[color][7];WsDat[x+x1*30-29+1]=caihongseku[color][6];WsDat[x+x1*30-29+2]=caihongseku[color][5];WsDat[x+x1*30-29+3]=caihongseku[color][4];WsDat[x+x1*30-29+4]=caihongseku[color][3];WsDat[x+x1*30-29+5]=caihongseku[color][2];WsDat[x+x1*30-29+6]=caihongseku[color][1];WsDat[x+x1*30-29+7]=caihongseku[color][0];}break;
                  case(16):if((x+x1*30+7)<=899)        {        WsDat[x+x1*30]=caihongseku[color][7];WsDat[x+x1*30+1]=caihongseku[color][6];WsDat[x+x1*30+2]=caihongseku[color][5];WsDat[x+x1*30+3]=caihongseku[color][4];WsDat[x+x1*30+4]=caihongseku[color][3];WsDat[x+x1*30+5]=caihongseku[color][2];WsDat[x+x1*30+6]=caihongseku[color][1];WsDat[x+x1*30+7]=caihongseku[color][0];}break;
                  case(17):if((x+x1*30-29+7)<=899)        {        WsDat[x+x1*30-29]=caihongseku[color][7];WsDat[x+x1*30-29+1]=caihongseku[color][6];WsDat[x+x1*30-29+2]=caihongseku[color][5];WsDat[x+x1*30-29+3]=caihongseku[color][4];WsDat[x+x1*30-29+4]=caihongseku[color][3];WsDat[x+x1*30-29+5]=caihongseku[color][2];WsDat[x+x1*30-29+6]=caihongseku[color][1];WsDat[x+x1*30-29+7]=caihongseku[color][0];}break;
                  case(18):if((x+x1*30+7)<=899)        {        WsDat[x+x1*30]=caihongseku[color][7];WsDat[x+x1*30+1]=caihongseku[color][6];WsDat[x+x1*30+2]=caihongseku[color][5];WsDat[x+x1*30+3]=caihongseku[color][4];WsDat[x+x1*30+4]=caihongseku[color][3];WsDat[x+x1*30+5]=caihongseku[color][2];WsDat[x+x1*30+6]=caihongseku[color][1];WsDat[x+x1*30+7]=caihongseku[color][0];}break;
                  case(19):if((x+x1*30-29+7)<=899)        {        WsDat[x+x1*30-29]=caihongseku[color][7];WsDat[x+x1*30-29+1]=caihongseku[color][6];WsDat[x+x1*30-29+2]=caihongseku[color][5];WsDat[x+x1*30-29+3]=caihongseku[color][4];WsDat[x+x1*30-29+4]=caihongseku[color][3];WsDat[x+x1*30-29+5]=caihongseku[color][2];WsDat[x+x1*30-29+6]=caihongseku[color][1];WsDat[x+x1*30-29+7]=caihongseku[color][0];}break;
                  case(20):if((x+x1*30+7)<=899)        {        WsDat[x+x1*30]=caihongseku[color][7];WsDat[x+x1*30+1]=caihongseku[color][6];WsDat[x+x1*30+2]=caihongseku[color][5];WsDat[x+x1*30+3]=caihongseku[color][4];WsDat[x+x1*30+4]=caihongseku[color][3];WsDat[x+x1*30+5]=caihongseku[color][2];WsDat[x+x1*30+6]=caihongseku[color][1];WsDat[x+x1*30+7]=caihongseku[color][0];}break;
                  case(21):if((x+x1*30-29+7)<=899)        {        WsDat[x+x1*30-29]=caihongseku[color][7];WsDat[x+x1*30-29+1]=caihongseku[color][6];WsDat[x+x1*30-29+2]=caihongseku[color][5];WsDat[x+x1*30-29+3]=caihongseku[color][4];WsDat[x+x1*30-29+4]=caihongseku[color][3];WsDat[x+x1*30-29+5]=caihongseku[color][2];WsDat[x+x1*30-29+6]=caihongseku[color][1];WsDat[x+x1*30-29+7]=caihongseku[color][0];}break;
                  case(22):if((x+x1*30+7)<=899)        {        WsDat[x+x1*30]=caihongseku[color][7];WsDat[x+x1*30+1]=caihongseku[color][6];WsDat[x+x1*30+2]=caihongseku[color][5];WsDat[x+x1*30+3]=caihongseku[color][4];WsDat[x+x1*30+4]=caihongseku[color][3];WsDat[x+x1*30+5]=caihongseku[color][2];WsDat[x+x1*30+6]=caihongseku[color][1];WsDat[x+x1*30+7]=caihongseku[color][0];}break;
                  case(23):if((x+x1*30-29+7)<=899)        {        WsDat[x+x1*30-29]=caihongseku[color][7];WsDat[x+x1*30-29+1]=caihongseku[color][6];WsDat[x+x1*30-29+2]=caihongseku[color][5];WsDat[x+x1*30-29+3]=caihongseku[color][4];WsDat[x+x1*30-29+4]=caihongseku[color][3];WsDat[x+x1*30-29+5]=caihongseku[color][2];WsDat[x+x1*30-29+6]=caihongseku[color][1];WsDat[x+x1*30-29+7]=caihongseku[color][0];}break;

        }
                if (x>239)
                {WsDat[x+x1*30-60]=caihongseku[color][7];WsDat[x+x1*30+1-60]=caihongseku[color][6];WsDat[x+x1*30+2-60]=caihongseku[color][5];WsDat[x+x1*30+3-60]=caihongseku[color][4];WsDat[x+x1*30+4-60]=caihongseku[color][3];WsDat[x+x1*30+5-60]=caihongseku[color][2];WsDat[x+x1*30+6-60]=caihongseku[color][1];WsDat[x+x1*30+7-60]=caihongseku[color][0];
                }
                }
                }

      DIS();//显示子程序




}
