为什么1206的贴片电阻100K可以接220V

飞***

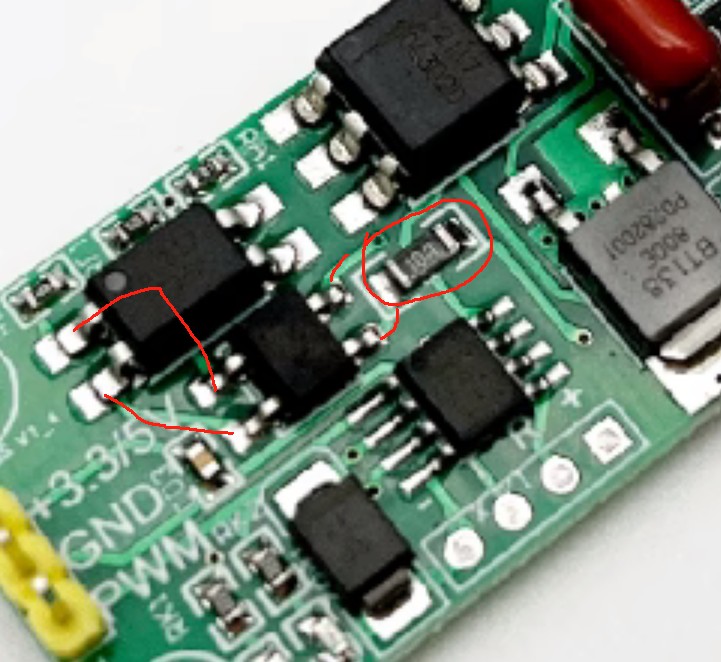

在网上看到一个电路  设计是用1206的贴片电阻100K做限流电阻通过整流桥后接入光藕， 1206的功率是0.25W，但是算了一下  220V/100K=0.0022A,  0.0022*0.0022*100k=0.484W,   已经超出了正常的功率0.25W， 就算有大功率是0.5W的1206电阻，也是临界点了。

有没有人知道其中有哪些特别的地方，才使能这样电路能稳定不会坏？

21cns***

100K电阻上应该不是220V（准确的说整流后的直流电源应该是310伏）的电压，测一下电压就知道了。最好能跑一下相关的电路再分析。

王***

这么计算是有一些问题的。
首先，这个电阻和整流桥是串联关系，计算电流应该是220v/（整流桥电路部分等效电阻+100k），因为末端为光耦，光耦的通过电流很小，导致此时这个回路的通过电流也很小。
不过要说详细的计算，整流桥进行电阻等效的时候比较麻烦。可能要进行仿真或者实物搭建才能得出结论

飞***

王*** 发表于 2024-2-6 09:05
这么计算是有一些问题的。
首先，这个电阻和整流桥是串联关系，计算电流应该是220v/（整流桥电路部分等效电 ...

整流桥的等效电阻不大吧，还有光耦的压降也不大，毕竟市电是210-230V

飞***

21cns*** 发表于 2024-2-6 08:58
100K电阻上应该不是220V（准确的说整流后的直流电源应该是310伏）的电压，测一下电压就知道了。最好能跑一 ...

可以确定是接220V

王***

飞*** 发表于 2024-2-6 12:12
整流桥的等效电阻不大吧，还有光耦的压降也不大，毕竟市电是210-230V

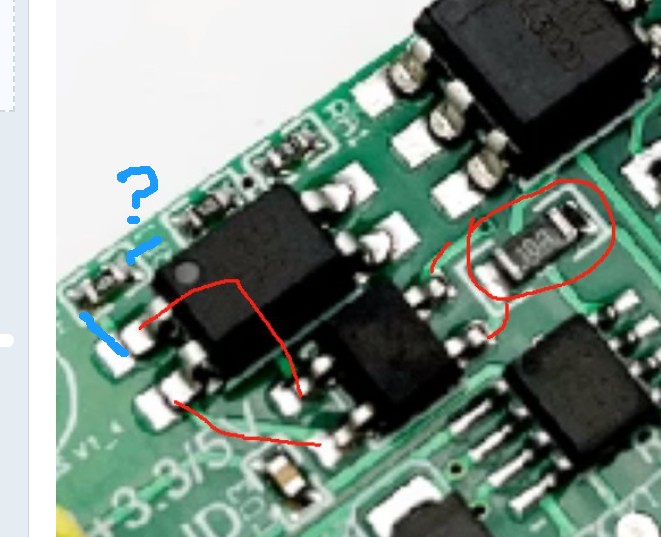

但是我看你整流桥和光耦也不是直接连接的啊，仔细看PCB走线，光耦出来又接了一个电阻的

21cns***

飞*** 发表于 2024-2-6 12:13
可以确定是接220V

这一块是3.3V的低压区，一般布线不会把220V这样走线吧

飞***

王*** 发表于 2024-2-6 12:30
但是我看你整流桥和光耦也不是直接连接的啊，仔细看PCB走线，光耦出来又接了一个电阻的
...

相当于整流出来，再串个470欧姆的电阻连接光藕

飞***

21cns*** 发表于 2024-2-6 13:58
这一块是3.3V的低压区，一般布线不会把220V这样走线吧

用104电阻来限流

21cns***

又想了一下，100K电阻上的电流就不是220V/100K=0.0022A

举个例子来说，如果电阻不是100K而是1欧、整流桥后面不接负载的时候，电流就不是220V/1欧=220A。整流桥的“阻抗”要看整流桥后面的负载，具体到该电路中负载阻抗也不仅仅是470欧姆的电阻。
