触摸滑条-触摸按键，段码LCD显示@STC8H4K64TLCD-LQFP64

[复制链接]
神***
  • 打卡等级：常住居民III
  • 打卡总天数：100
  • 最近打卡：2025-06-17 08:13:13

733

主题

1万

回帖

1万

积分

管理员

积分
16657
发表于 2024-2-1 10:19:13 | 显示全部楼层 |阅读模式
触摸按键实验板@STC8H4K64TLCD-LQFP64/48
段码LCD自动涮新显示, 4 COM * 40 Segment
跟显示相关的不用的口都可以当 普通 I/O 使用

触摸滑条/触摸按键，段码LCD显示:
STC8H4K32TLCD-40I-LQFP48/64, RMB1.8, 功能演示 +
STC8H2K08U-45I-SOP16, USB转双串口，RMB0.99,
双 MCU 核心功能演示板 = RMB1.8 + RMB0.99 = RMB2.79

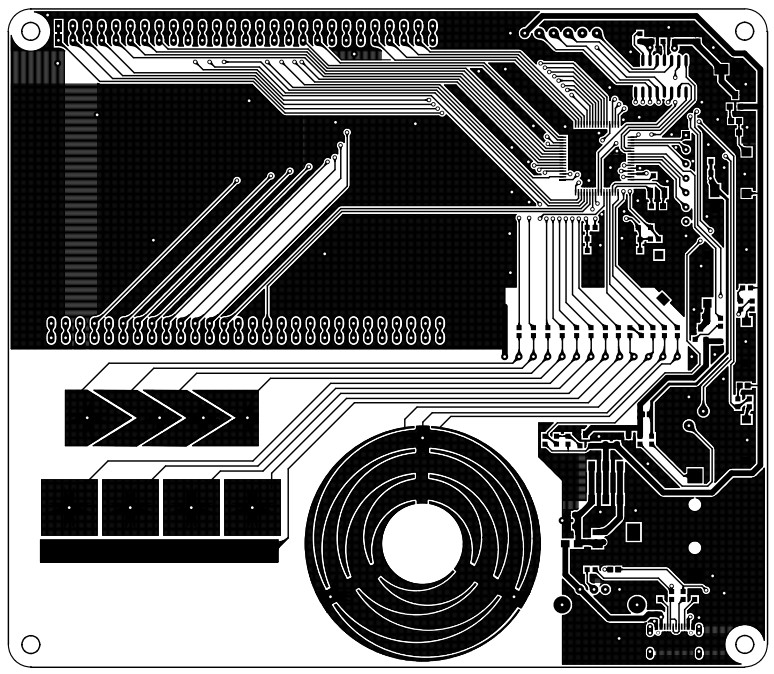

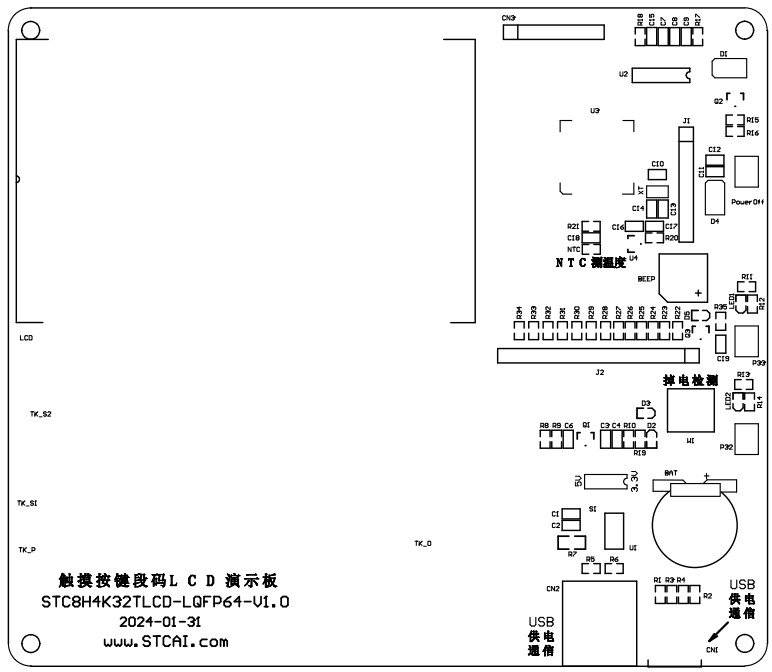

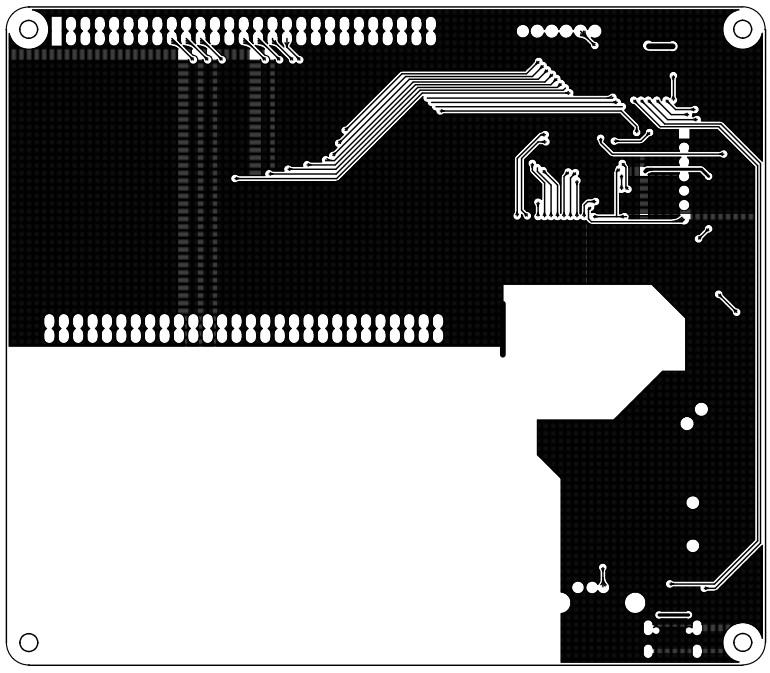

触摸按键段码LCD演示板-STC8H4K32TLCD-LQFP64-V10-PCB.PDF

571.97 KB, 下载次数: 171

触摸按键段码LCD演示板-STC8H4K32TLCD-LQFP64-V10-SCH.PDF

179.5 KB, 下载次数: 152

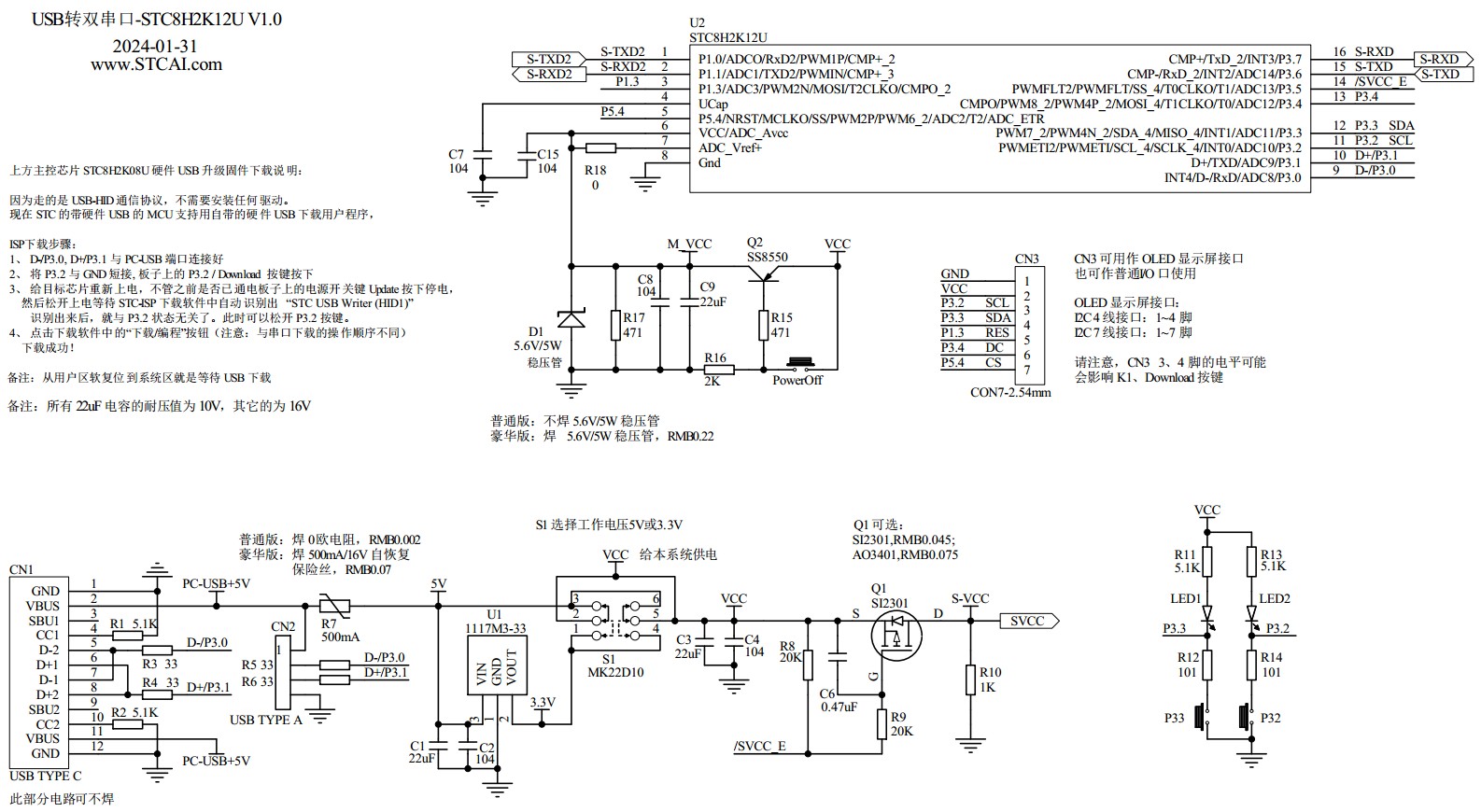

USB转双串口-STC8H2K12U-SCH.pdf

250.19 KB, 下载次数: 140
回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：100
  • 最近打卡：2025-06-17 08:13:13

733

主题

1万

回帖

1万

积分

管理员

积分
16657
发表于 2024-3-2 09:32:14 | 显示全部楼层
PCB回来了，为何长条形按键没加阻焊绿油
PCB回来了，为何长条形按键没加阻焊绿油




回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：100
  • 最近打卡：2025-06-17 08:13:13

733

主题

1万

回帖

1万

积分

管理员

积分
16657
发表于 2024-2-1 10:22:20 | 显示全部楼层

回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：100
  • 最近打卡：2025-06-17 08:13:13

733

主题

1万

回帖

1万

积分

管理员

积分
16657
发表于 2024-2-1 10:22:34 | 显示全部楼层
回复 支持 反对

使用道具 举报 送花
lh***
  • 打卡等级：以坛为家I
  • 打卡总天数：386
  • 最近打卡：2025-06-17 07:50:20

10

主题

166

回帖

1405

积分

金牌会员

积分
1405
发表于 2024-2-1 10:35:20 | 显示全部楼层
PCB板图有吗？

点评

神***
有，验证完开源 gerber-file  发表于 2024-2-1 10:37
回复 支持 反对

使用道具 举报 送花
lh***
  • 打卡等级：以坛为家I
  • 打卡总天数：386
  • 最近打卡：2025-06-17 07:50:20

10

主题

166

回帖

1405

积分

金牌会员

积分
1405
发表于 2024-2-1 10:37:48 | 显示全部楼层
或是有没有成品板子送啊

点评

神***
去洗板了，到时 提供空板大家自己焊  发表于 2024-2-1 10:47
回复 支持 反对

使用道具 举报 送花
32位80***
  • 打卡等级：偶尔看看II
  • 打卡总天数：26
  • 最近打卡：2025-06-16 09:23:07

24

主题

404

回帖

2665

积分

版主

积分
2665
QQ
发表于 2024-2-1 11:02:29 | 显示全部楼层
QQ：1463035472，微信：19952583954
回复 支持 反对

使用道具 举报 送花
lh***
  • 打卡等级：以坛为家I
  • 打卡总天数：386
  • 最近打卡：2025-06-17 07:50:20

10

主题

166

回帖

1405

积分

金牌会员

积分
1405
发表于 2024-2-1 11:34:39 | 显示全部楼层
显示屏是哪种？
回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：100
  • 最近打卡：2025-06-17 08:13:13

733

主题

1万

回帖

1万

积分

管理员

积分
16657
发表于 2024-2-1 15:28:20 | 显示全部楼层

段码LCD显示屏参考资料获取：


跟冲哥一起学【段码LCD + 触摸按键 + RTC实时时钟/年月日时分秒】,STC8H4K64TLCD - 触摸按键/80mA大电流LED数码管自动刷新显示/段码LCD/RTC实时时钟/低功耗 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)



回复 支持 反对

使用道具 举报 送花
NT***
  • 打卡等级：以坛为家II
  • 打卡总天数：498
  • 最近打卡：2025-06-17 08:56:53

10

主题

130

回帖

714

积分

高级会员

积分
714
发表于 2024-2-1 16:35:14 | 显示全部楼层
very good, 期待
回复 支持 反对

使用道具 举报 送花
li23***
  • 打卡等级：初来乍到
  • 打卡总天数：8
  • 最近打卡：2024-04-07 07:55:06

0

主题

11

回帖

92

积分

注册会员

积分
92
发表于 2024-2-18 22:33:36 | 显示全部楼层
挺好 好多数据段
回复 支持 反对

使用道具 举报 送花
