STC32和STC8H通过IIC转接板驱动LCD1602

liji***

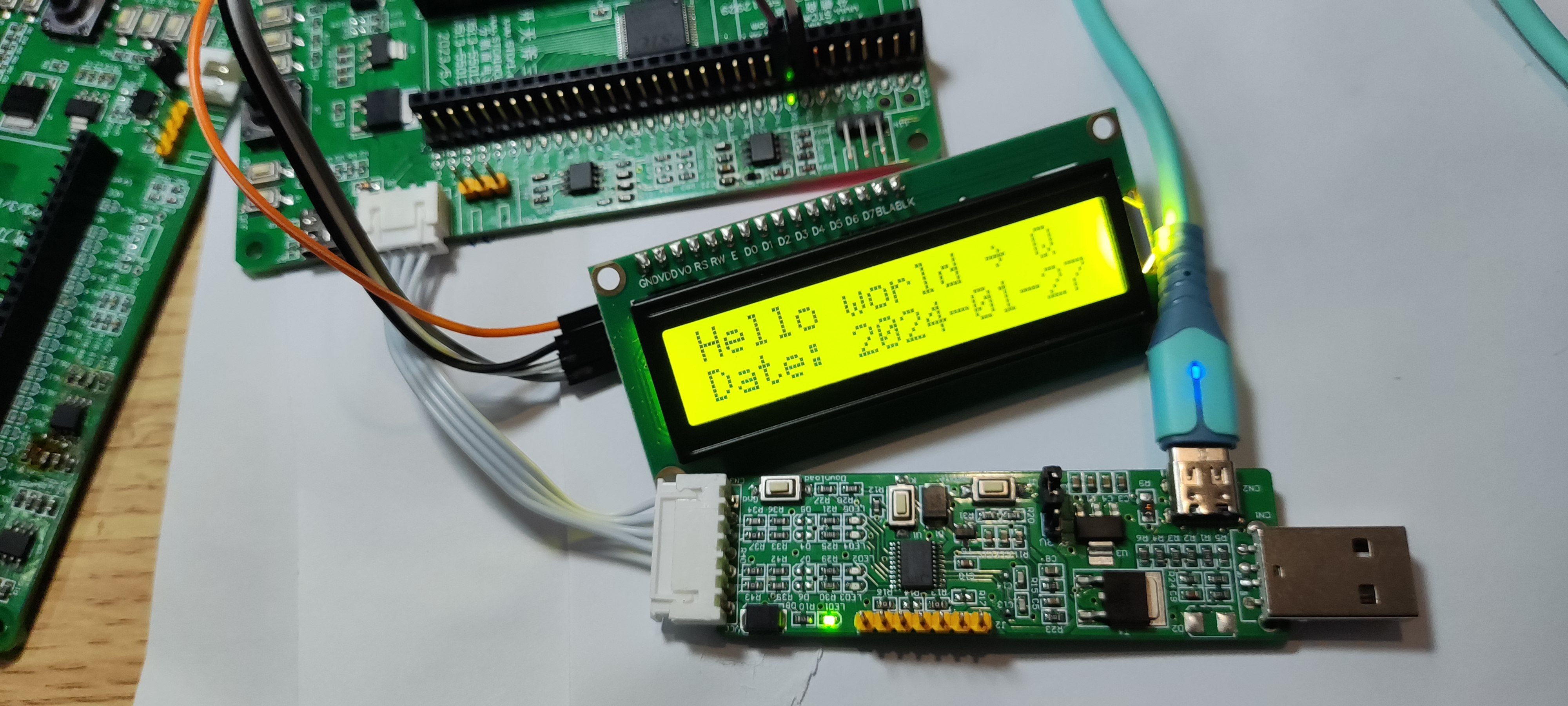

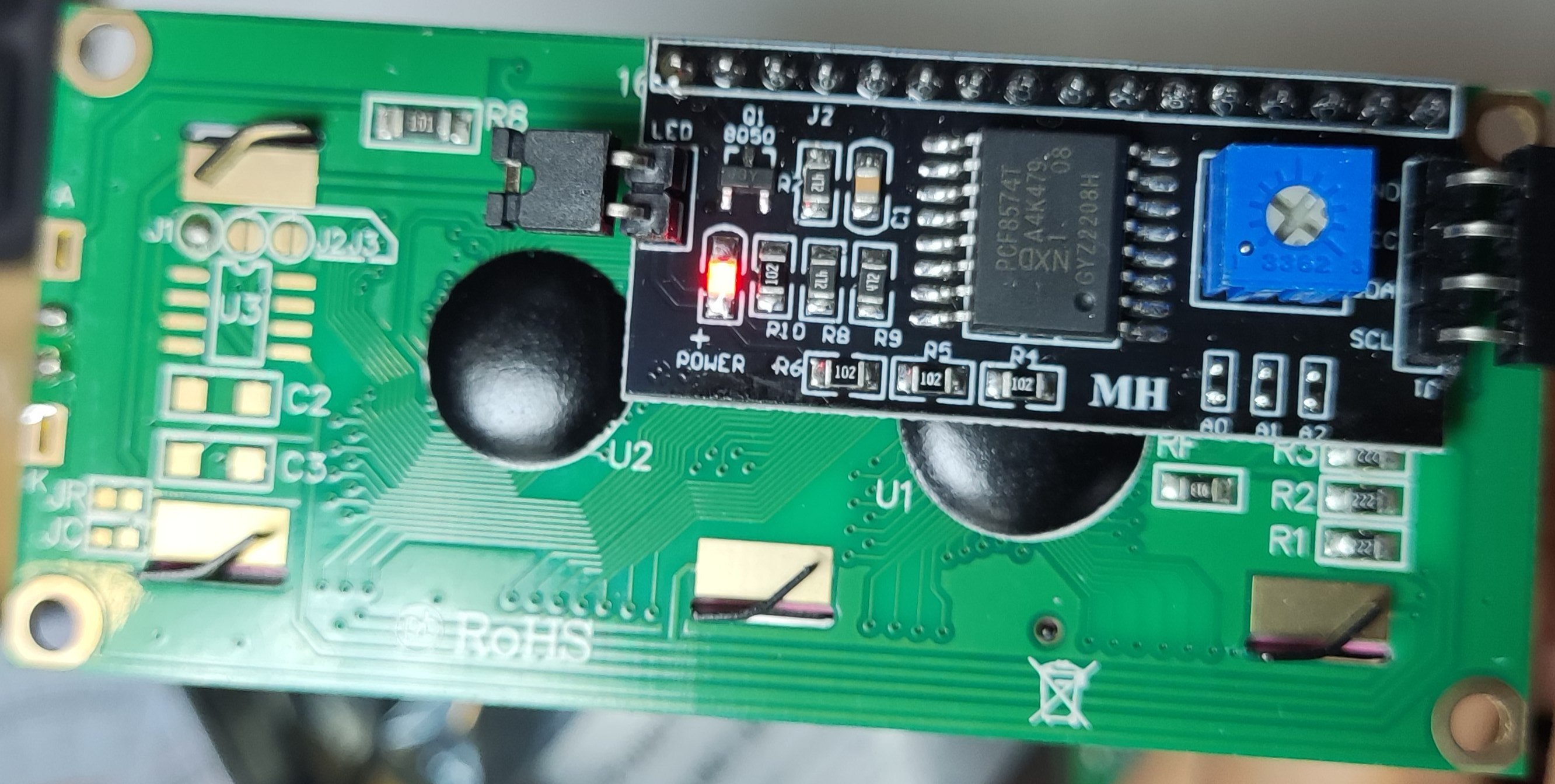

前几天看到论坛有关于LCD1602的帖子，正好手边有带有 PCF8574T 转接板的 LCD1602 模块，如图所示，代码见附件。

但是无论怎么调节电位器，字迹的对比度最大就是图中那样，开背光情况下文字不够黑……用 Arduino Nano 显示效果就很好，不知道是不是程序哪里出问题了，求大神帮忙指点~

乘风***

LCD的显示清晰度通过调节VO脚的电压进行调整。

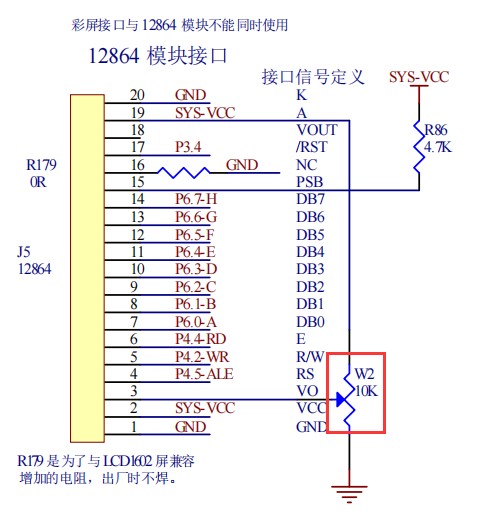

这是实验箱例程包里面LCD接口的参考原理图：

21cns***

是不是3.3V电压的原因呢?

liji***

21cns*** 发表于 2024-1-27 15:00
是不是3.3V电压的原因呢?

正解啊，一箭双雕的跳线帽换到 5V ，完美解决问题啦~
感谢~~

40561***

根据楼主的程序，个人稍微修改了一下



/**********接口说明**********/
sbit SCL=P1^0;
sbit SDA=P1^1;

/**********全局变量**********/
bit LED=1;
char T[10];
unsigned char Address[4]={0x80,0xc0,0x94,0xd4};

/******************************
                IIC初始化
******************************/
void IIC_Init()
        {
                SDA=1;                //拉高SDA
                SCL=1;                //拉高SCL
                _nop_();_nop_();_nop_();_nop_();_nop_();                //软件延时
        }

/******************************
                IIC启始信号
******************************/
void IIC_Start()                //当SCL时钟线为高电平,SDA数据线由高变低时,为起始信号。
                {
                        SCL=1;                //拉高SDA
                        SDA=1;                //拉高SCL
                        _nop_();_nop_();_nop_();_nop_();_nop_();                //软件延时
                        SDA=0;                //SDA从高到低跳变
                        _nop_();_nop_();_nop_();_nop_();_nop_();                //软件延时
                        SCL=0;                //每次操作完拉低SCL,继续占用总线
                }

/******************************
                IIC停止信号
******************************/
void IIC_Stop()                //SCL时钟线为高电平,SDA数据线由低变高时,为停止信号。
        {
    SCL=1;                //SCL为高
    SDA=0;                //SDA为低
                _nop_();_nop_();_nop_();_nop_();_nop_();                //软件延时
    SDA=1;                //SDA由低到高跳变
        }

/******************************
                IIC串口写入1个字节
******************************/
void IIC_WriteByte(unsigned char dat)
        {
                unsigned char i;
    for(i=0;i<8;i++)
    {
                        dat<<=1;                //移掉高位,准备发次高位
                        SDA=CY;                //发数据位1
                        _nop_();_nop_();
                        SCL=1;                //拉高SCL,从机读取数据
                        _nop_();_nop_();_nop_();_nop_();_nop_();                //软件延时
                        SCL=0;                //拉低时钟,低电平发数据
    }
                _nop_();_nop_();_nop_();_nop_();_nop_();                //软件延时
                SDA=1;                //主机读数据前,先切断输出通道,切换为输入模式
                _nop_();_nop_();_nop_();_nop_();_nop_();                //软件延时
    SCL=1;                //拉高SCL,准备接收应答
                _nop_();_nop_();_nop_();_nop_();_nop_();                //软件延时
                while((SDA==1)&&(++i!=0));                //向主机发应答,主机读取SDA,判断应答状态
    SCL=0;                //每次操作完拉低SCL,继续占用总线
        }

/******************************
                LCD发送命令或数据
******************************/
void LCD_SendData(unsigned char dat,unsigned char mode)                //mode=0x0c,指令寄存器;mode=0x0d,数据寄存器
        {
    unsigned char i,temp;
    IIC_Start();                // 串口开始
    IIC_WriteByte(0x4E);                //PCF8574T模块的地址码
    for(i=0;i<2;i++)
                {
                        if(i==0)        temp=dat&0xf0;                //低4位置0,高4位不变
                        if(i==1)        temp=dat<<4;                //左移4位,低4位变高4位
                        temp|=mode;                //0x0C→EN=1,RW=0,RS=0        0x0D→EN=1,RW=1,RS=0
                        if(LED==0)        temp&=0xf7;                //LED关闭
                        IIC_WriteByte(temp);
                        Delay(1);                //延时,给硬件反应时间
                        if(LED==0)        temp&=0xf7;                //LED关闭
                        temp&=0xfb;                //EN=0
                        IIC_WriteByte(temp);
                }
                IIC_Stop();
        }

/******************************
                LCD初始化
******************************/
void LCD_Init(void)
        {
    LCD_SendData(0x02,0x0c);                //写命令,光标复位
    Delay(10);                //10ms延时,给硬件反应时间
    LCD_SendData(0x28,0x0c);                //写命令,设置16*2显示,5*7点阵,4位数据接口
    Delay(10);                //10ms延时,给硬件反应时间
    LCD_SendData(0x01,0x0c);                //写命令,显示清屏：1.数据指针清零 2.所有显示清零
    Delay(10);                //10ms延时,给硬件反应时间
    LCD_SendData(0x06,0x0c);                //写命令,当读或写一个字符后地址指针加一,且光标加一
    Delay(10);                //10ms延时,给硬件反应时间
    LCD_SendData(0x0c,0x0c);                //写命令,开显示,不显示光标,光标不显示
    Delay(10);                //10ms延时,给硬件反应时间
        }

/******************************
                发送字符串到LCD
******************************/
void LCD_PutString(unsigned char x,y,unsigned char *str)
        {
                LCD_SendData(Address[x]+y,0x0c);                //执行地址转换,x为行号 y为列号
                while(*str!='\0')                //表示显示内容不为空时,执行循环体的代码段,
                        {
                                LCD_SendData(*str++,0x0d);                //发送命令,*就是声明他的类型,是一个指向整型数据的指针
                        }
        }

so***

竟然是模拟i2c的看下能不能改硬件i2c

40561***

so*** 发表于 2024-9-18 19:31
竟然是模拟i2c的看下能不能改硬件i2c

我改了一个使用硬件IIC的程序

/**********全局变量**********/
bit LED=1;
char address[4]={0x80,0xc0,0x94,0xd4};

void I2C_Wait()
        {
                while(!(I2CMSST&0x40));                //主机模式时PC控制器状态位(只读位)  0:控制器处于空闲状态          1:控制器处于忙碌状态
    I2CMSST&=~0x40;
        }

void I2C_Start()
        {
                I2CMSCR=0x01;                //发送START命令
    I2C_Wait();
        }

void I2C_SendData(char dat)
        {
    I2CTXD=dat;                //写数据到数据缓冲区
    I2CMSCR=0x02;                //发送SEND命令
    I2C_Wait();
        }

void I2C_RecvACK()
        {
    I2CMSCR=0x03;                //发送读ACK命令
    I2C_Wait();
        }

void I2C_Stop()
        {
                I2CMSCR=0x06;                //发送STOP命令
    I2C_Wait();
        }

/******************************
                LCD发送命令或数据
******************************/
void LCD_SendData(char dat,char mode)                //mode=0x0c,指令寄存器;mode=0x0d,数据寄存器
        {
    char i,temp;
    I2C_Start();                //串口开始
    I2C_SendData(0x4E);I2C_RecvACK();                //PCF8574T模块的地址码
    for(i=0;i<4;i++)
                {
                        if(i==0)                temp=dat&0xf0|mode;                //低4位置0,高4位不变
                        if(i==2)                temp=dat<<4|mode;                //左移4位,低4位变高4位
                        if(i%2==1)        temp&=0xfb;                //EN=0
                        if(LED==0)        temp&=0xf7;                //LED关闭
                        I2C_SendData(temp);I2C_RecvACK();
                }
                I2C_Stop();
                if(mode==0x0c)        Delay(10);                //延时,LCD反应时间
        }

/******************************
                LCD初始化
******************************/
void LCD_Init(void)
        {
    LCD_SendData(0x02,0x0c);                //写命令,光标复位
    LCD_SendData(0x28,0x0c);                //写命令,设置16*2显示,5*7点阵,4位数据接口
    LCD_SendData(0x01,0x0c);                //写命令,显示清屏：1.数据指针清零 2.所有显示清零
    LCD_SendData(0x06,0x0c);                //写命令,当读或写一个字符后地址指针加一,且光标加一
    LCD_SendData(0x0c,0x0c);                //写命令,开显示,不显示光标,光标不显示
        }

/******************************
                发送字符串到LCD
******************************/
void LCD_PutString(char x,char y,unsigned char *str)
        {
                LCD_SendData(address[x]+y,0x0c);                //执行地址转换,x为行号 y为列号
                while(*str!='\0')                //表示显示内容不为空时,执行循环体的代码段,
                        {
                                LCD_SendData(*str++,0x0d);                //发送命令,*就是声明他的类型,是一个指向整型数据的指针
                        }
        }
