pll倍频作为主时钟输出

东***

使用STC32G12K128,  配置使用外部晶振倍频

CLKSEL &= ~CKMS;            //选择PLL的96m作为pll的输出时钟
        USBCLK |= PCKI_D1;          //输入时钟1分频
        //???ˉPLL
        USBCLK |= ENCKM;            //使用pll倍频
        delay_ms(1);                //等待pll锁频
        CLKDIV = 16;                //分频

        CLKSEL &= ~MCKSEL_MSK;
        CLKSEL &= ~MCK2SEL_MSK;
        CLKSEL |= MCKSEL_XOSC;      //选择外部8M晶振
        CLKSEL |= MCK2SEL_PLLD2;    //pll输出2分频后作为主时钟

为什么p5.4脚输出是这个频率，怎么测试主时钟或者系统时钟多少

神***

神***

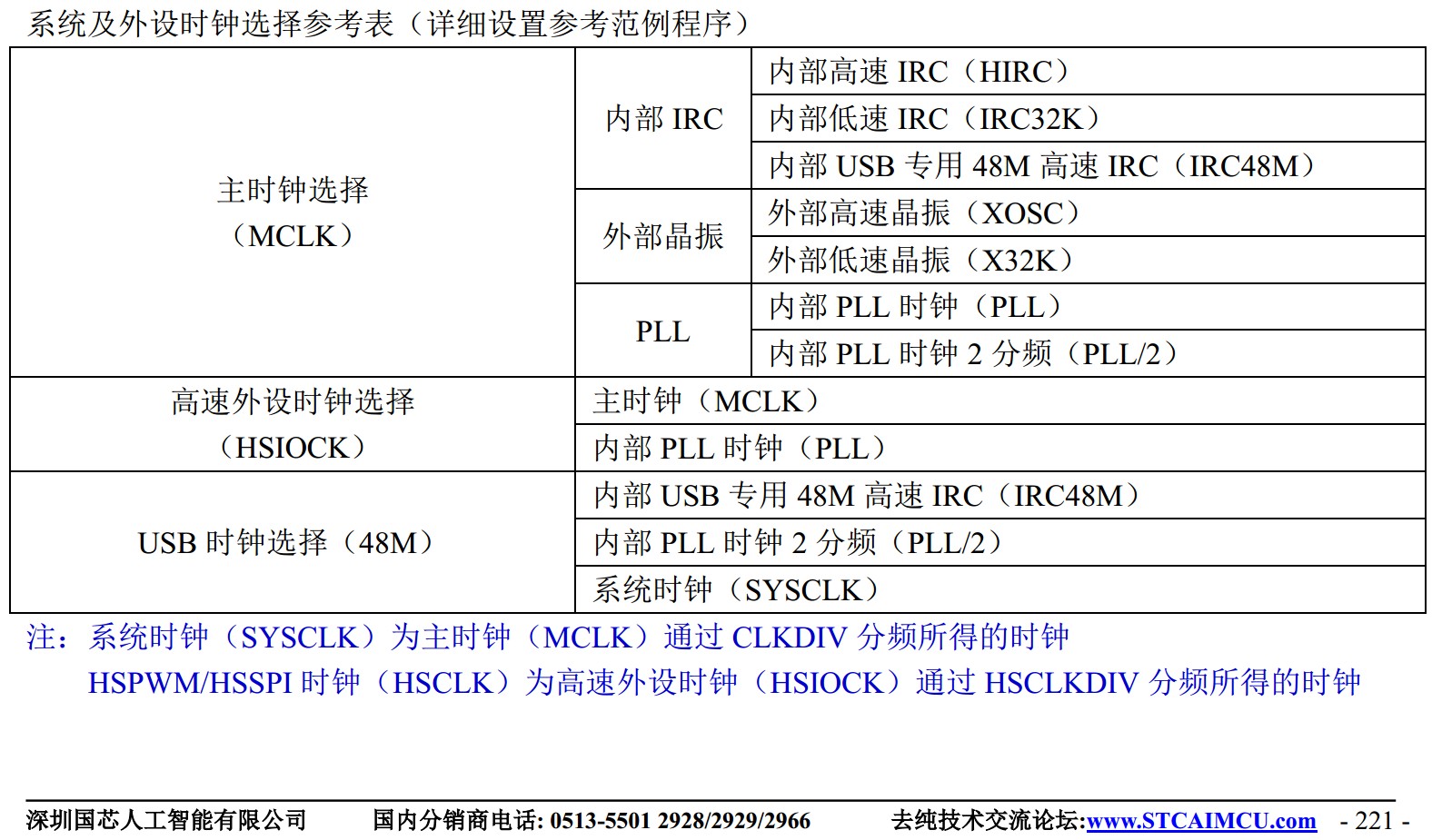

注意 给 STC32G12K128的 CPU 工作的时钟不能超过35MHz

东***

把代码改成这样

   CLKSEL &= ~CKMS;            //选择PLL的96m作为pll的输出时钟
        USBCLK |= PCKI_D1;          //输入时钟1分频
        //
        USBCLK |= ENCKM;            //使用pll倍频
        delay_ms(1);                //等待pll锁频
        CLKDIV = 0x04;                //分频

        CLKSEL &= ~MCKSEL_MSK;
        CLKSEL &= ~MCK2SEL_MSK;
        CLKSEL |= MCKSEL_XOSC;      //选择外部8M晶振
        CLKSEL |= MCK2SEL_PLL;    //pll输出作为主时钟

测下来频率22m,反推的话主时钟应该是88m,不是96m输入，虽然主频最高36m,  ，怎么不一样

神***

你直接将 高速IRC 烧录时设定到 35MHz 给 CPU 使用,
PLL输入源用 35M/4 = 8.75MHz
PLL时钟输出用  8.75MHz * 12 = 105MHz 给 PWM 使用

东***

我们项目对温度有要求，需要用外部晶振

_奶***

东*** 发表于 2024-1-26 13:35
我们项目对温度有要求，需要用外部晶振

话说不同温度下内部晶振会差很多么？测试过么

cdp***

_奶*** 发表于 2024-1-26 13:38
话说不同温度下内部晶振会差很多么？测试过么

不用测,厂家手册中有IRC温漂图,查手册就可以.

xxkj***

神*** 发表于 2024-1-26 09:47

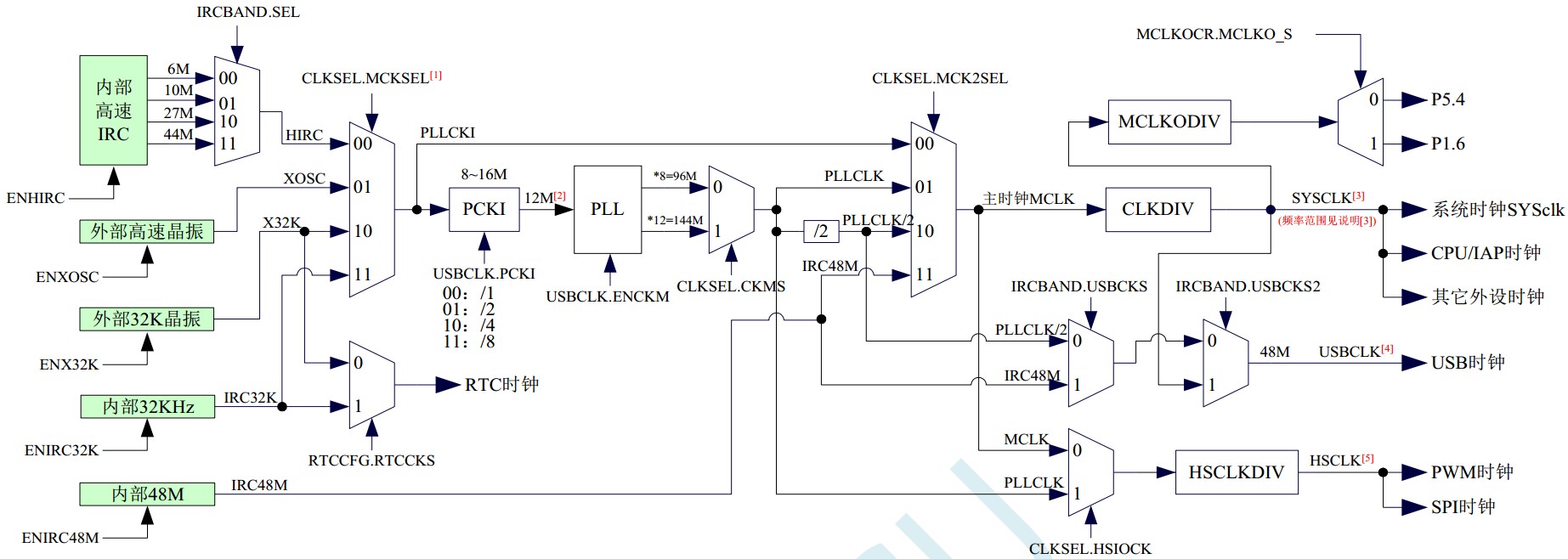

红色2那个位置上的频率如果不是12MHz（例如只有8MHz），后面能正常输出8倍频(例如64MHz)吗？

神***

PLL的时钟输入范围是：8MHz ~ 16MHz，
可以 *8 或 *12，
PLL的时钟输输出范围是：64MHz ~ 192MHz
