有关stc8h使用内部RTC外部一线晶振问题

QQ6243*** · 发表于 2023-1-9 08:50:05

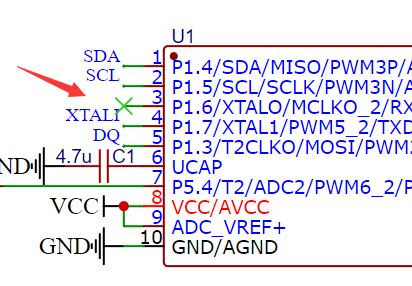

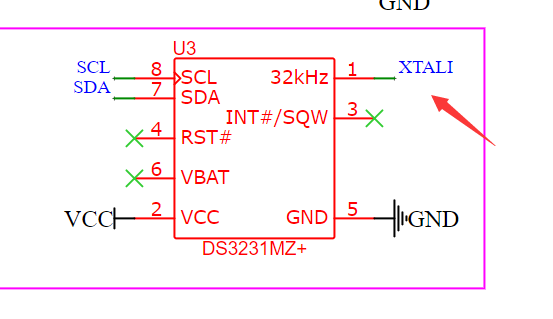

DS3231有温补32K时钟输出，用这个方波给单片机rtc提供时钟，请问XTALO引脚悬空吗？

注意审题？？

神*** · 发表于 2023-1-9 08:56:30

浮空，反正 I/O 多

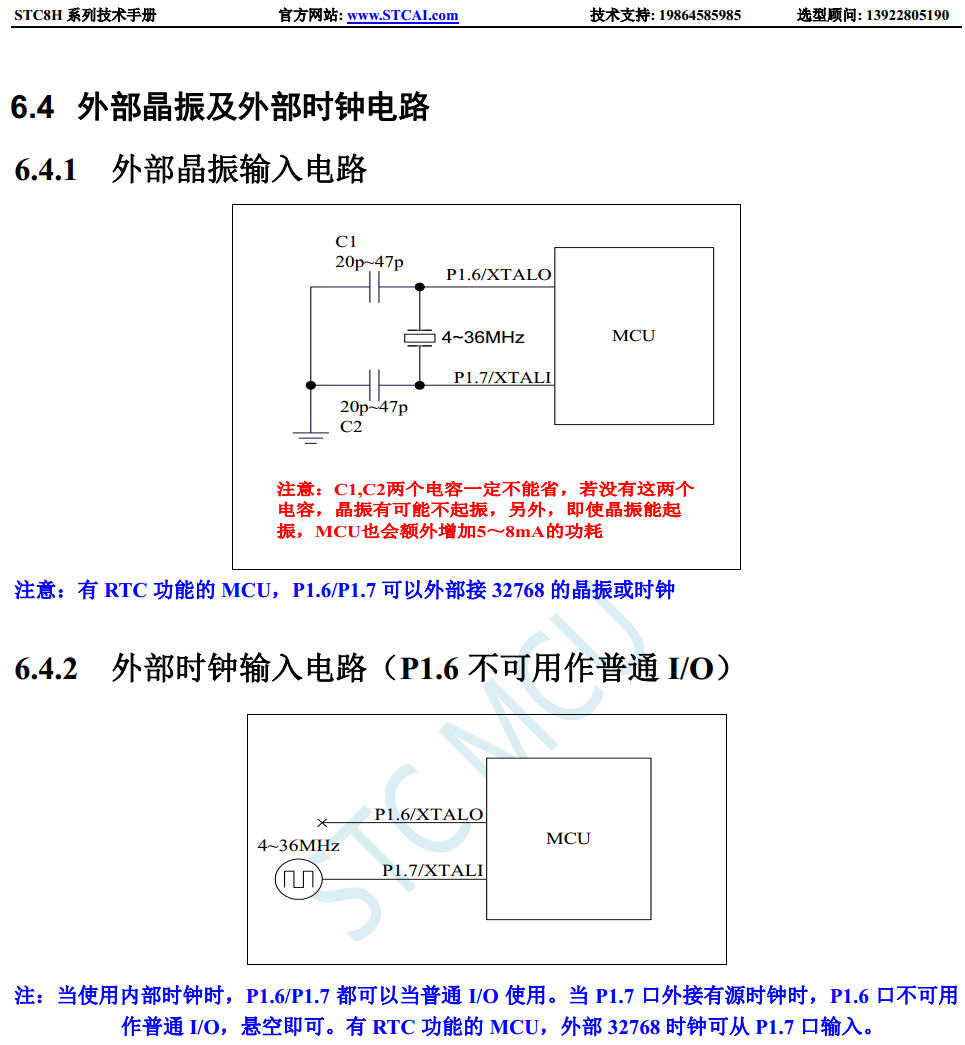

此处有RTC功能的 MCU 可以外部接32768的晶振或时钟

QQ6243*** · 发表于 2023-1-9 09:04:33

神*** 发表于 2023-1-9 08:56
浮空，反正 I/O 多

此处有RTC功能的 MCU 可以外部接32768的晶振或时钟

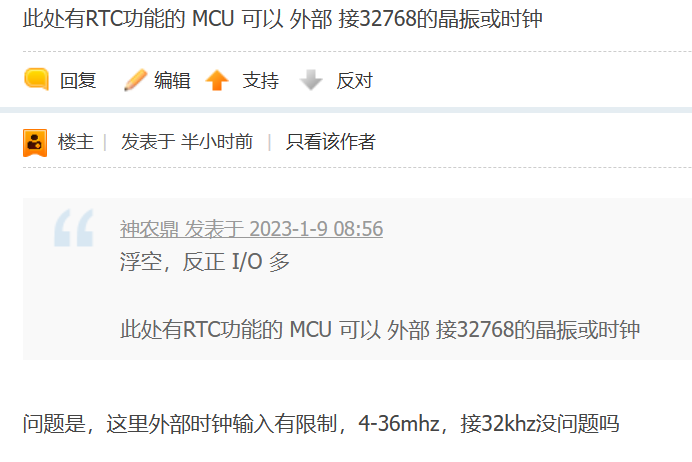

问题是，这里外部时钟输入有限制，4-36mhz，接32khz没问题吗

神*** · 发表于 2023-1-9 09:37:35

神*** · 发表于 2023-1-9 09:38:34

已回答你，请看下：此处有RTC功能的 MCU 可以外部接32768的晶振或时钟

梁*** · 发表于 2023-1-9 11:34:29

楼主DS3231内带高精度温补晶振的RTC，DS3231的32K输出是开漏输出的，要加上拉电阻。

QQ6243*** · 发表于 2023-1-9 13:51:52

梁*** 发表于 2023-1-9 11:34
楼主DS3231内带高精度温补晶振的RTC，DS3231的32K输出是开漏输出的，要加上拉电阻。
...

单片机内上拉电阻有用吗

QQ6243*** · 发表于 2023-1-9 13:56:05

梁*** 发表于 2023-1-9 11:34
楼主DS3231内带高精度温补晶振的RTC，DS3231的32K输出是开漏输出的，要加上拉电阻。
...

不对啊，就算是接外部晶振也没有上拉。请问晶振的电是哪来的

神*** · 发表于 2023-1-10 16:02:28

梁*** · 发表于 2023-1-11 10:02:02

QQ6243*** 发表于 2023-1-9 13:56
不对啊，就算是接外部晶振也没有上拉。请问晶振的电是哪来的

你可以上网搜索了解一下晶体振荡器的电路就会明白了，晶体是一个无源零件，在电路中作为一个大Q值的选频器件的。而你DS3231的32K输出是内部电路的开漏输出，不一样的，所以要上拉，否则会不稳定的。
