从零开始做一个数码管时钟-开天斧，程序开源 | 已完结

chal***

免费申请的开天斧到货了,在淘宝上购买了华强北的一堆小零件后,准备开始做一个小数码管时钟
测试芯片为STC-8H8K64U-TSSOP20,频率6MHz,电压3.7v
开天斧同样适用

实现了显示时间,修改时间,设置闹钟,闹钟提醒,以及定时器的功能
最新代码在88楼
LED代码查询V1.1 在91楼

chal***

先用 3.7v 电池接 100Ω电阻，来测量一下数码管各个引脚的位置，我买的这个 4 位共阳极时钟数码管，12 个引脚，应该是正常的 8 个阴极引脚控制单个数码管的显示，4 个阳极引脚来控制具体显示哪个数码管，测量后，果然和我预想的一样，奇怪的是，这个晶体管的引脚居然不是顺序排列的，感觉内部弄得好随意！用纸记录下引脚功能，以便以后使用

chal***

确定数码管引脚功能后，开始接线，因为我最终准备用 stc8h8u64 tssop20 这个芯片，于是 使用 p30~p37 控制数码管阴极，p1.4~p1.7 控制阳极

chal***

写一个通用的数码管显示的函数

//seg:0x01-P14,0x02-P15,0x04-P16,0x08-P17
void ShowSeg(uchar led,uchar seg)
{
    P14 = 0;
    P15 = 0;
    P16 = 0;
    P17 = 0;
    _nop_();
    P3 = led;
    P14 = seg & 0x01;
    P15 = (seg>>1) & 0x01;
    P16 = (seg>>2) & 0x01;
    P17 = (seg>>3) & 0x01;
}
复制代码

uchar led 控制共阳极数码管显示情况
uchar seg 控制显示哪些数码管,如果显示第一个就是0x01,如果想同时显示第一个和第三个就是0x01|0x04

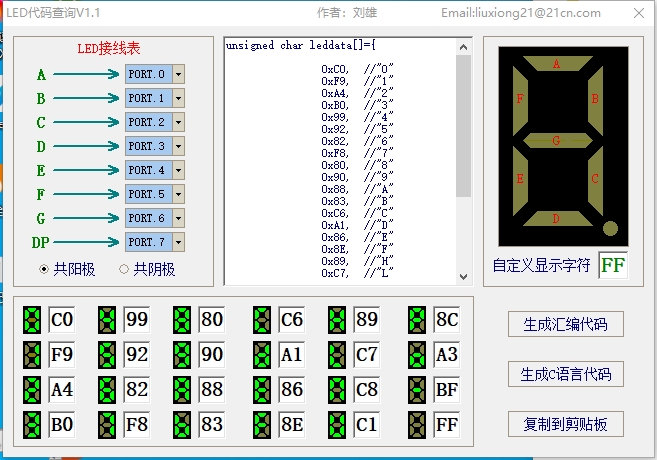

并用程序生成好led显示的数据

萌芽M***

chal***

把数码管连上开发板,初始化端口,调用ShowSeg函数来测试一下

P1M0 = 0x00;
P1M1 = 0x00;
P0 = 0x00;

P3M0 = 0x00;
P3M1 = 0x00;
P3 = 0xff;
ShowSeg(seg_led_data[8],0x01);
while(1);
复制代码

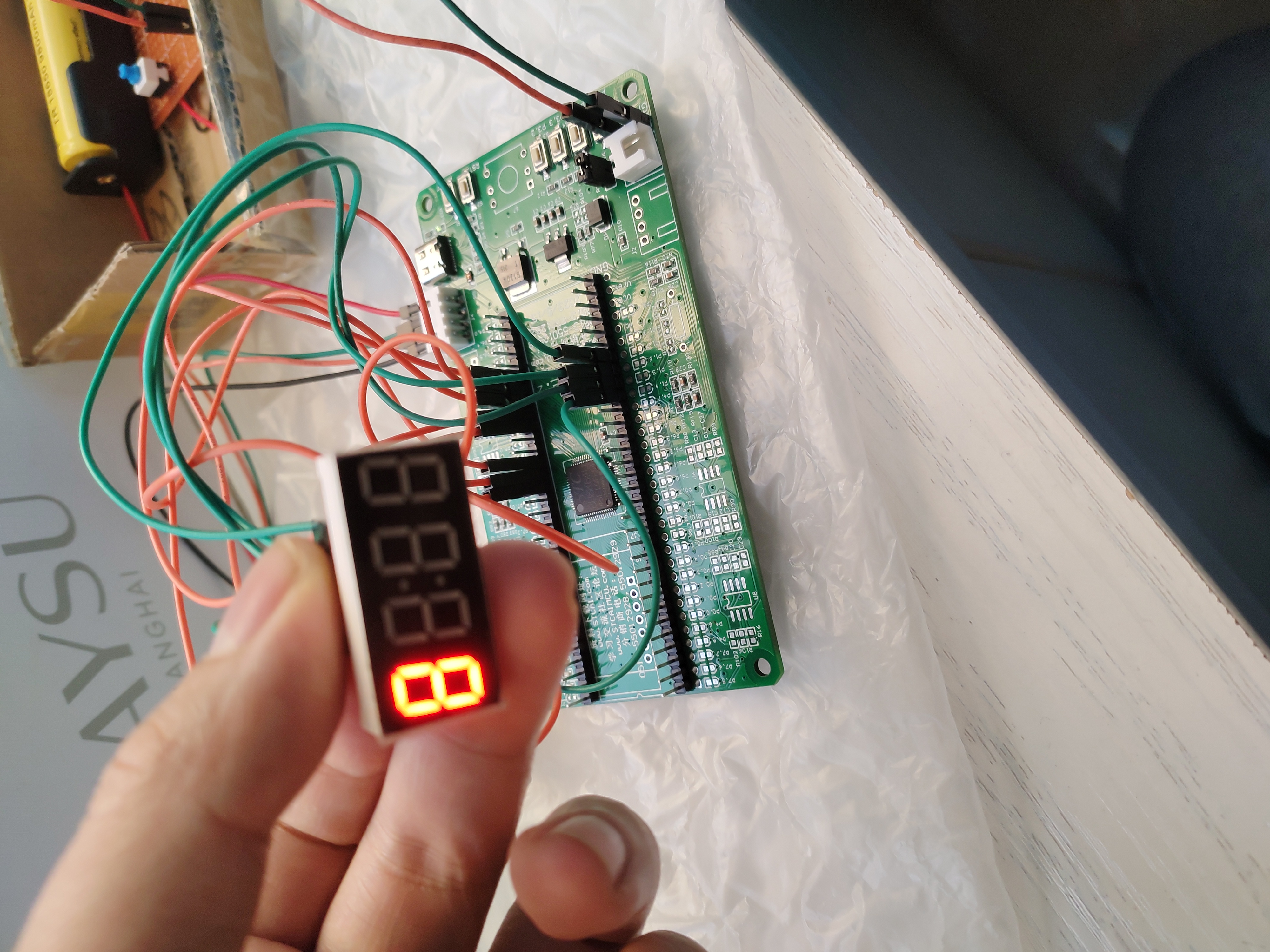

发现数码管点亮了,但是亮度有点太暗了

chal***

测压阳极和阴极之间的电压,发现只有1.61v,是不是IO口驱动不够?

chal***

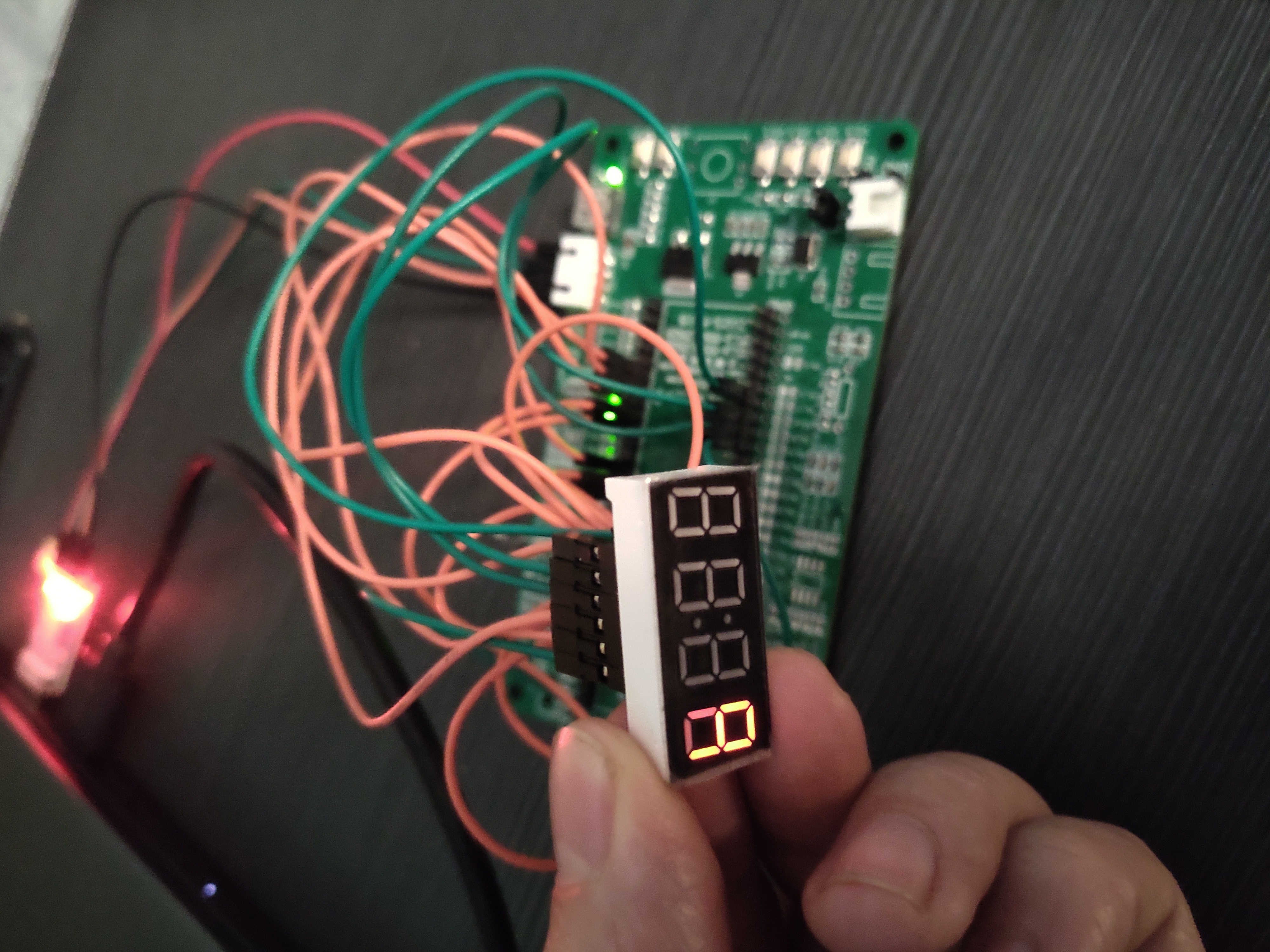

我尝试把P14~P17改为推挽输出模式,这下数码管显示正常了!

chal***

接下来就是利用定时器来循环点亮4个数码管了,初始化定时器,在定时器函数内添加显示第二个数码管的代码,来测试一下定时中断是否正常

void Timer4_Isr(void) interrupt 20
{
    ShowSeg(seg_led_data[2],0x02);
}
复制代码

chal***

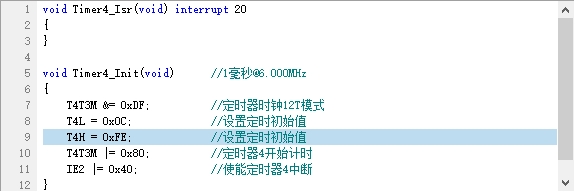

烧录后,发现数码管并没有显示2,而是和之前一样,只显示1,那么说明定时器中断没有进入,打开万能的手册去找找答案!

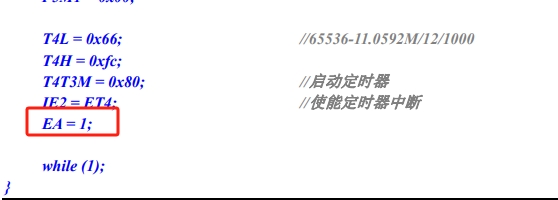

我去,原来是EA没有设置为1,这里给STC官方烧录软件提个小小的建议,定时器计算器功能中生成使能定时器中断的示例代码里面把EA=1加上,不然新手容易漏掉这个,导致无法进入中断
