STC8H1K24_LQFP32芯片，出现烧芯片现象，求其解决方案

dongd*** · 发表于 2024-1-23 10:43:06

本帖最后由 dongdhhong 于 2024-1-23 10:59 编辑

因初次使用STC芯片，遇到了烧芯问题，求解迷惑和解决方案。

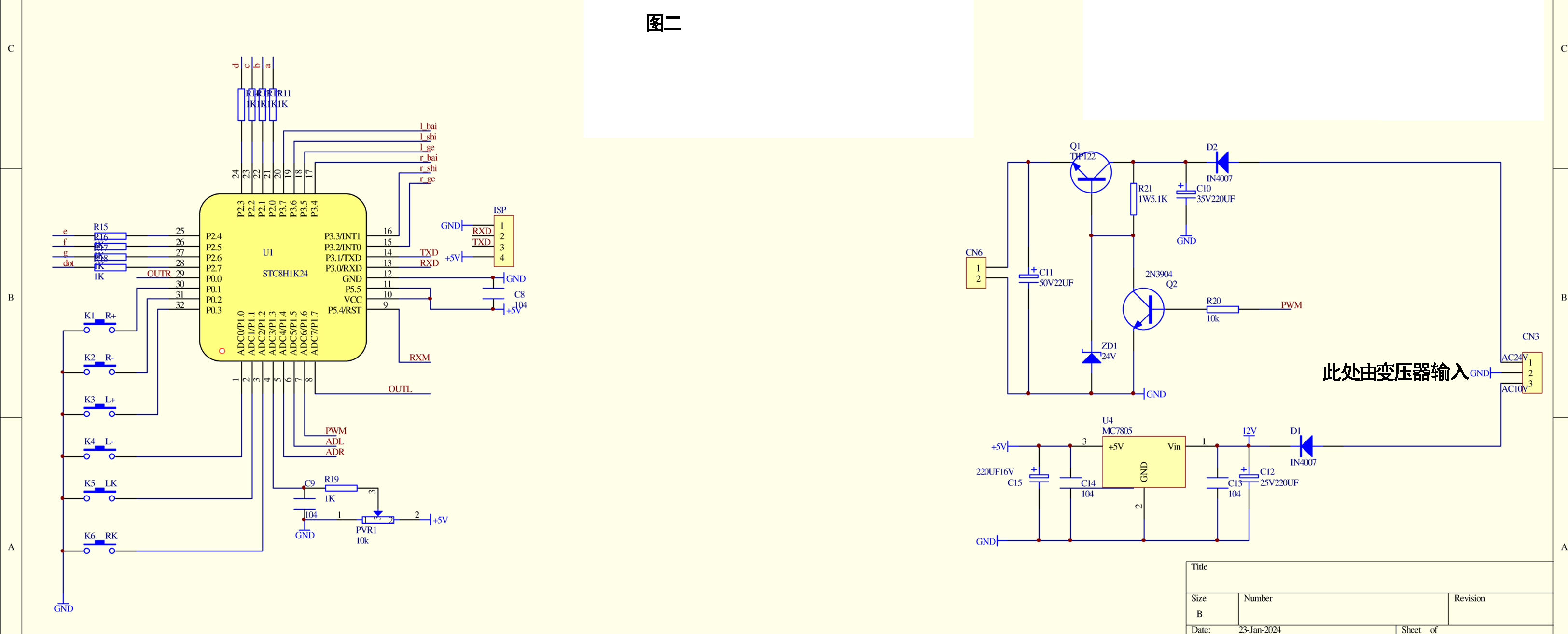

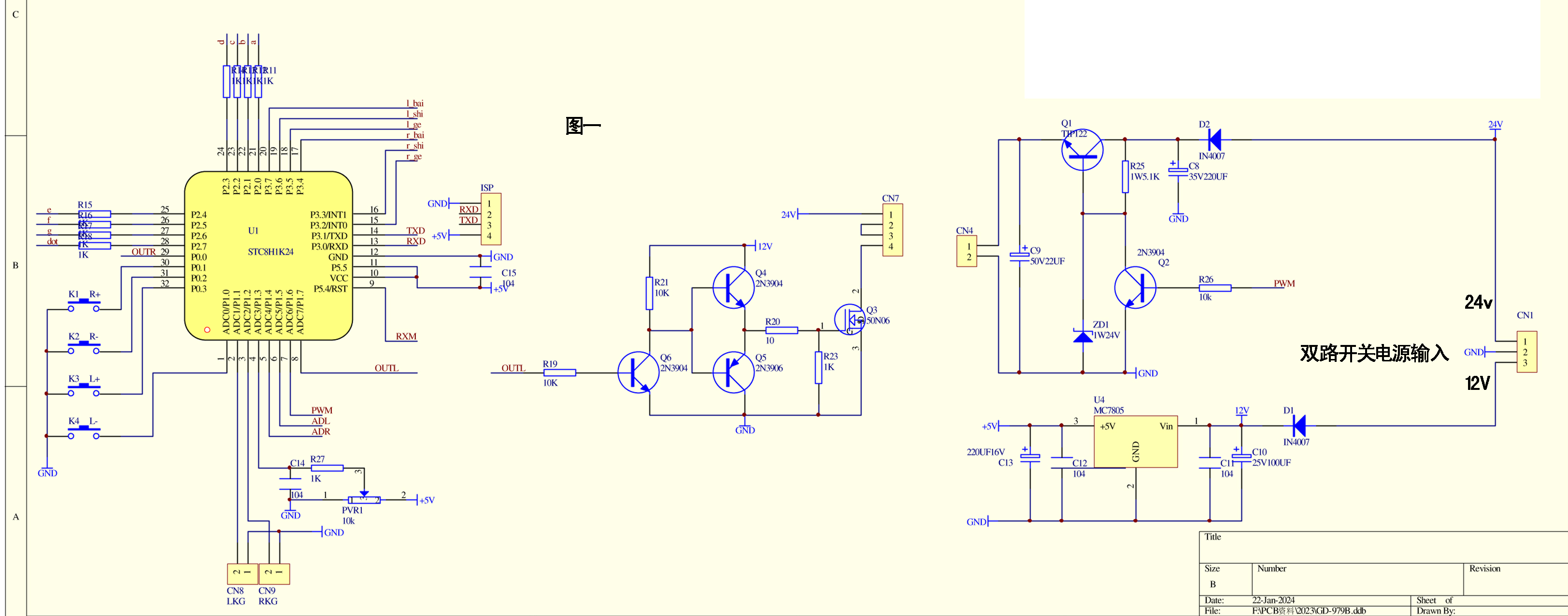

几个项目中采用的是STC8H1K24_LQFP32的芯片，带3位数码管数显显示，现在在上线批量量产时，出现了此芯片烧的现象，测试芯片，均是VDD-VSS短路，使用环境及其供电单元电路，请看原理图，图1的供电部分，我是采用双路输出的开关电源提供一路12v，一路24v，当初设计时，考虑开关电源的纹波和尖峰，我加了一级7805后，再给芯片供电，图2，原理完全一样，只是采用变压器供电，这两个板子，均出现了同样的问题。尤其开关电源供电这款，200台机器量产，目前有16只同样问题，所以只能暂停量产，求解决方案，看如何去解决此问题。

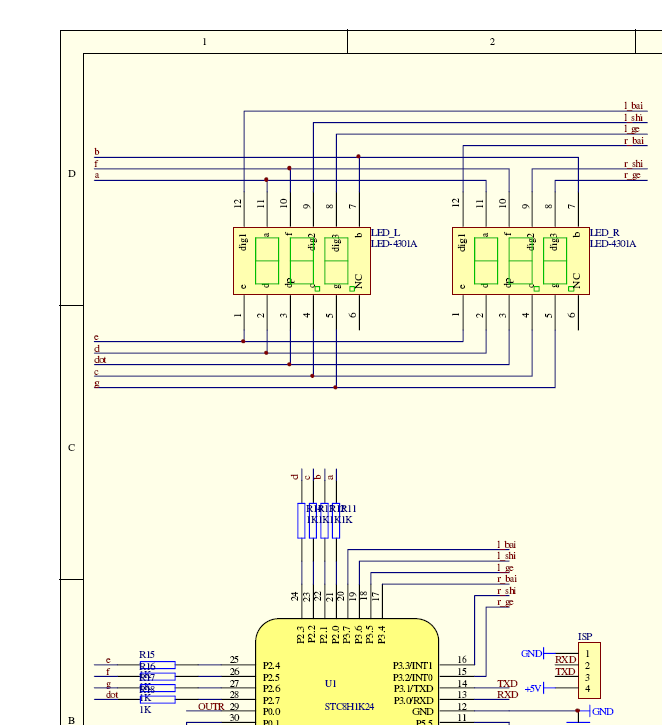

原理图中，LKG,RKG代表开关

dongd*** · 发表于 2024-1-23 10:57:21

本帖最后由 dongdhhong 于 2024-1-23 10:58 编辑

这是我昨天查找是否存在过流现象的测试有关数据，左边是驱动LED数码管，右边是驱动LCD屏

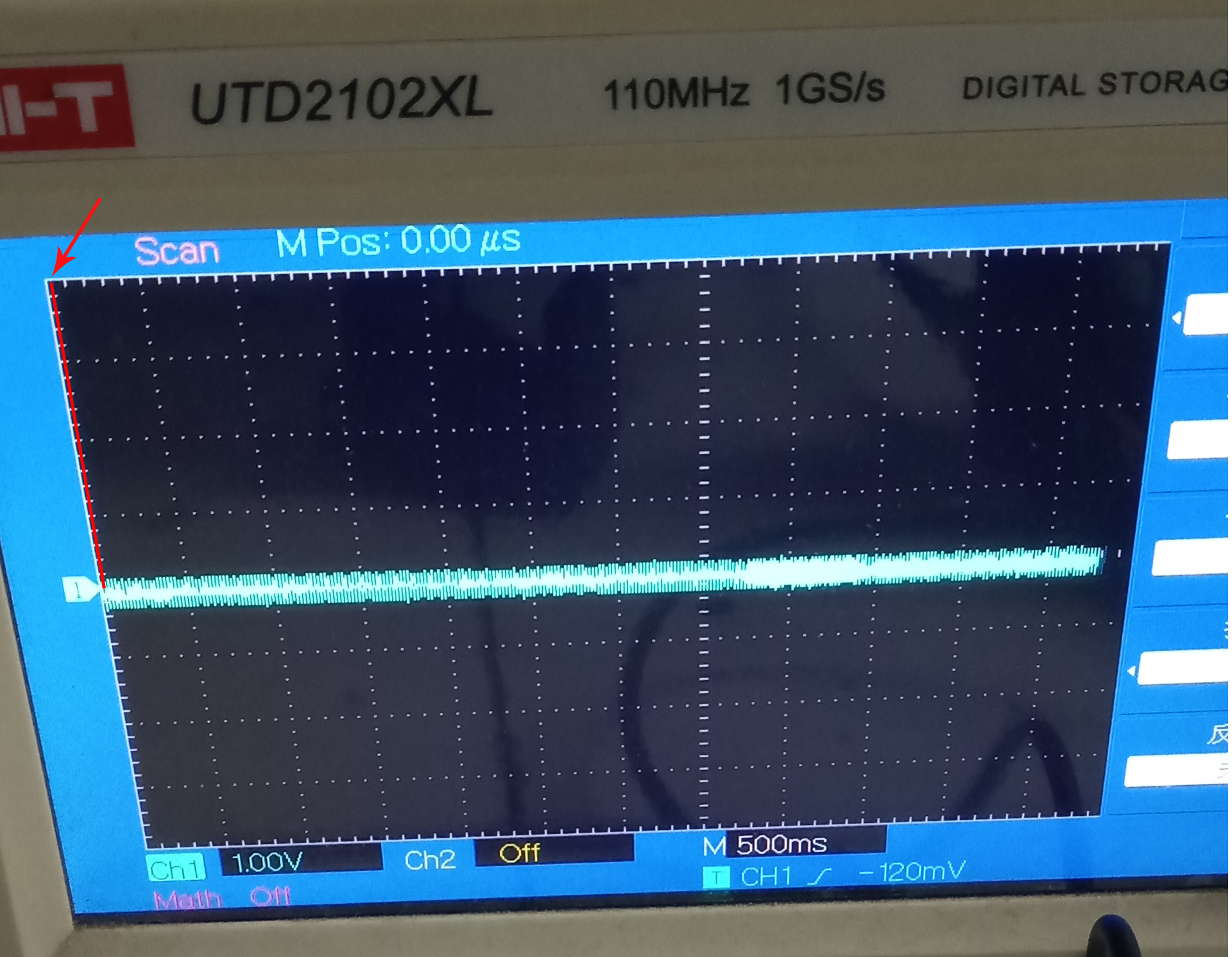

依据数据看，也没发现过流因素，5v尖峰那里，示波器看了一段时间，反复的开关上电，没看到我希望看到的，但是观察到示波器时基选择500ms时，在示波器最左边那里有一个尖峰，比较隐蔽，但是在扫描其他时间，又没有看见，
如下图：

李*** · 发表于 2024-1-23 11:18:51

OUTL那里加个光耦。然后单片机5V那里加个22UF电容

crys*** · 发表于 2024-1-23 11:41:21

MCU的驱动能力有限，不清楚你是否是直接使用MCU的IO驱动的3位数码管

乘风*** · 发表于 2024-1-23 11:48:43

7805输出端增加稳压管保护


dongd*** · 发表于 2024-1-23 11:55:58

李*** 发表于 2024-1-23 11:18
OUTL那里加个光耦。然后单片机5V那里加个22UF电容

C15那里还需要加个22uf电容？

dongd*** · 发表于 2024-1-23 11:58:52

crys*** 发表于 2024-1-23 11:41
MCU的驱动能力有限，不清楚你是否是直接使用MCU的IO驱动的3位数码管

lcd驱动，但是我还有一款，驱动1621驱动LCD屏，一样有这个情况

myli*** · 发表于 2024-1-23 13:01:00

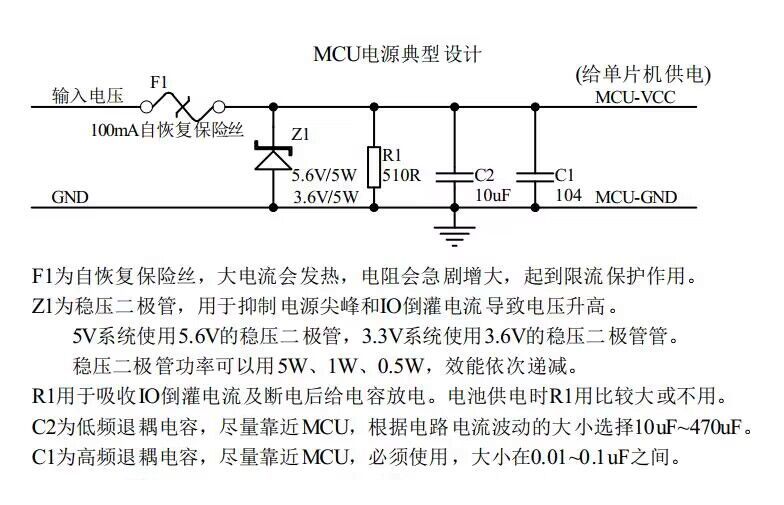

如果空间足够，5V加稳压管和ESD器件，注意PCB走线，5V线要先过保护器件和电容再到MCU

社区*** · 发表于 2024-1-23 14:28:19

原理图没有问题，可能是PCB画板布线以及器件焊接产生的问题。

dongd*** · 发表于 2024-1-23 14:52:12

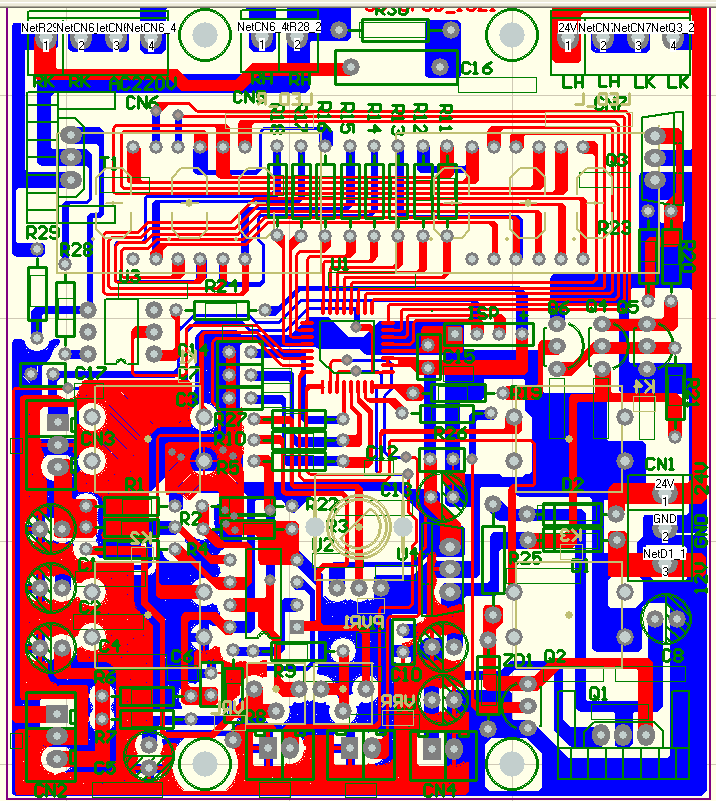

板子走线，
