这只STC8H1K17T-TSSOP20的P33口是不是坏了？

xxkj***

今天偶然 发现这个P33口有点怪怪的，原因是在测试PWMB_7的时候发现的。
具体可见：https://www.stcaimcu.com/forum.p ... 779&page=2#pid54132
于是独立对P33的IO口进行翻转点灯测试，结果如下：

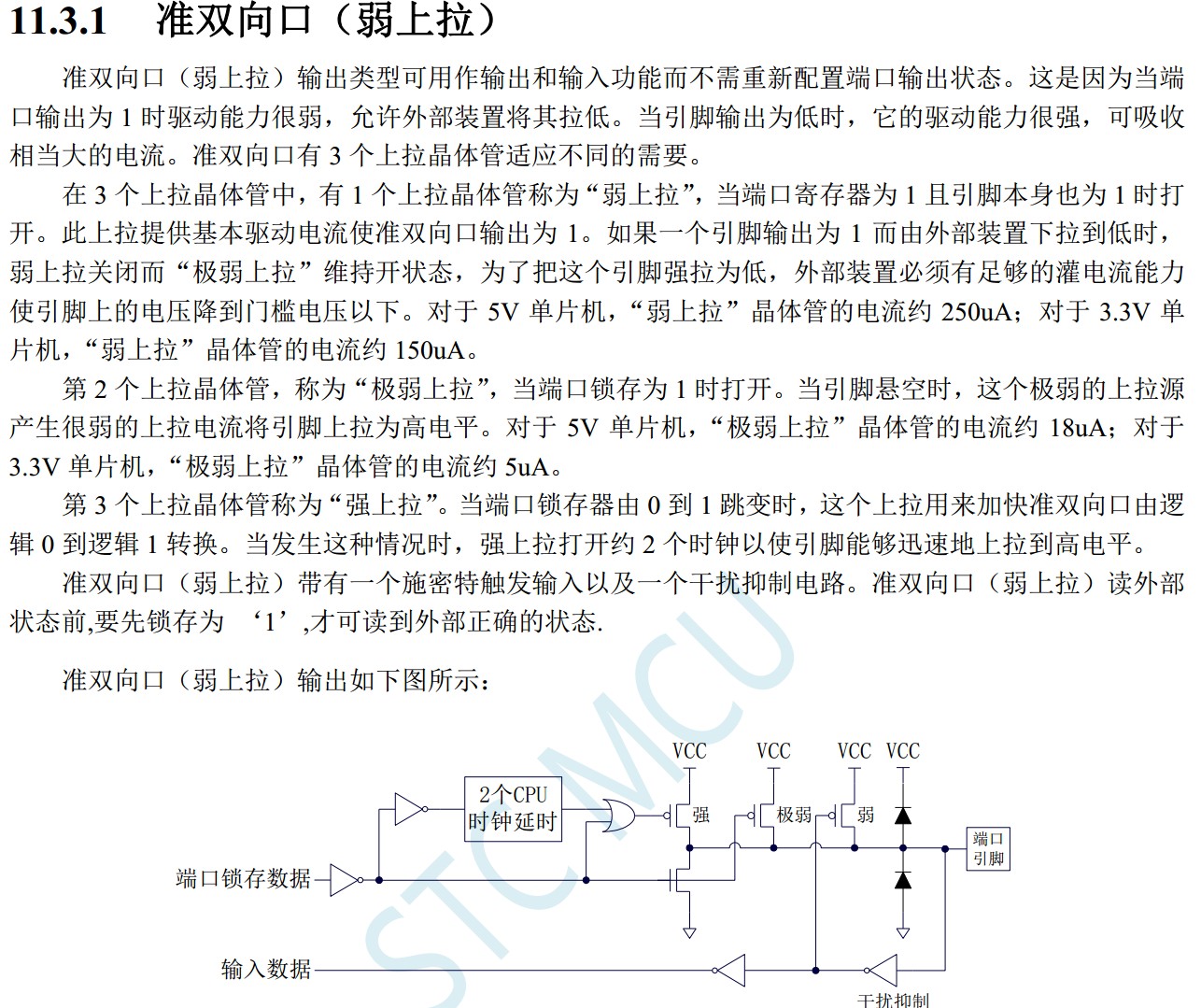

1、使用  P3n_standard(Pin3); 设置P3口（P33为准双向） -------异常
2、使用  P3M0 = 0x00; P3M1 = 0xf7; 设置P3口（P33为准双向） -------异常
3、使用  P3M0 = 0x00; P3M1 = 0xe7;  设置P3口（P33和P34为准双向）-------正常
4、使用  P3M0 = 0x00; P3M1 = 0xf6;  设置P3口 （P33和P30为准双向）--------异常
5、使用  P3M0 = 0x00; P3M1 = 0x77; 设置P3口 （P33和P37为准双向）--------异常
上述的异常指的是接在P33的LED不闪灯。

综上测试：只有当P33和P34同时设置为准双向模式时，P33才能翻转。

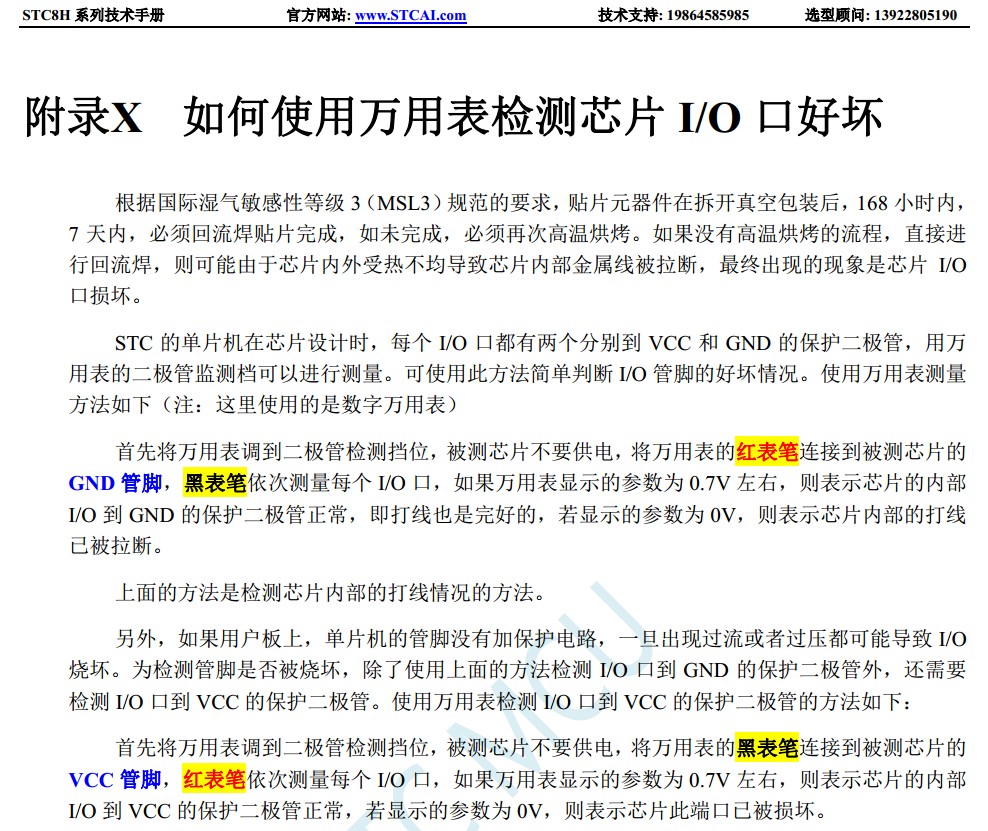

而通过用数字表的电阻档测试，尚未发现P33、P34存在着短路或漏电的问题，
用数字表的二极管档测试，P33、P34对GND和VCC端的反向二极管，测得的结果与P3的其他端口一致。

请问大佬，这个P33是不是真的坏了？

神***

xxkj***

神*** 发表于 2024-1-21 14:19

用万用表测了，两个保护二极管都没有问题的

xxkj***

神*** 发表于 2024-1-21 14:19

经再次测试，P34的确会影响到P33。
我再测仔细检查一下外部电路。

Snapd***

大概率是外部电路的问题，有最小系统板可以拆芯片装上，再测试。

xxkj***

外围的MAX6675拆了，再尝试P33，暂时没有发现问题，莫非是MAX6675有问题？
但用杜邦线连接到原线路中，MAX6675正常，P33也正常，不会是PCB板有问题吧？
