STC8G1K08A-36I-DFN8 下载不进

热心*** · 发表于 2023-1-7 11:15:19

STC8G1K08A-36I-DFN8,自制的USB转TTL工具下载，能检测到，不能下载，用了官方提供的USB转双串口-STC8H-V1.0工具，还是下载不了，就接了芯片的VCC,GND,P3.1，P3.1.也没接别的，现在就， STC8G1K08A-36I-QFN8 下载不进-1.png

以下是原理图，

电路板设计的是DFN8跟SOP8通用的

电子DI*** · 发表于 2023-1-7 11:29:52

确保外围电路全部断开，给MCU物理断一下电试一下看看

神*** · 发表于 2023-1-7 11:37:02

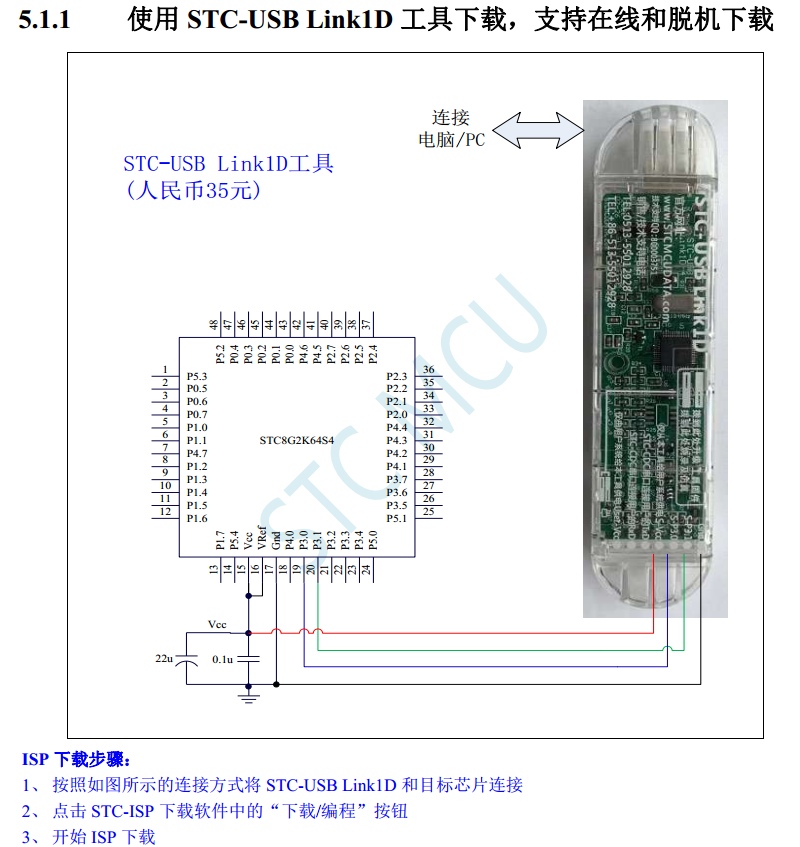

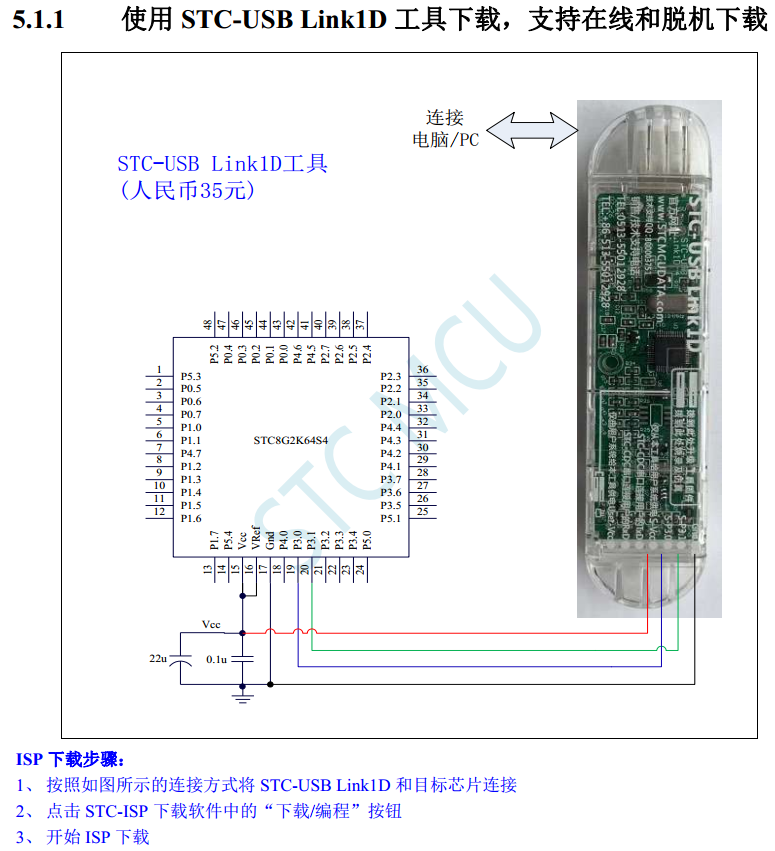

一箭双雕下载参考下这个图

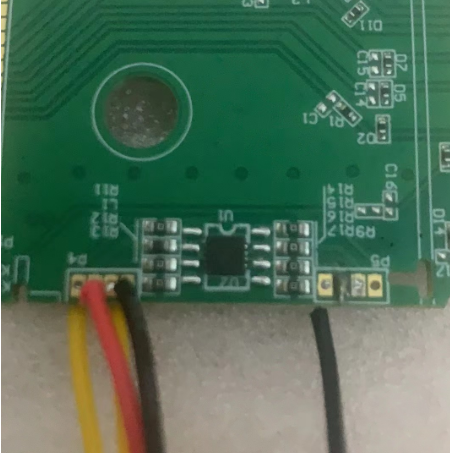

你拍个你的实际连接图上来

LAO*** · 发表于 2023-1-7 12:10:59

正在检测目标单片机 !!! 　不等于已检测到(已联上)

怀疑楼主两种工具都没有联上.

如是第一次使用, 而且多块板子都这样(排除虚焊), 建议楼主将 P3.0, P3.1 对换试试, 是否两根线引出, 在布线时位置搞错了.

LAO*** · 发表于 2023-1-7 12:19:04

又仔细看了楼主的贴子, 自制工具能联上, 不知是否下载方式自动转为 USB下载 ?!

留意关心下文结果.

梁*** · 发表于 2023-1-7 13:44:19

DFN的一定检查焊接是否正确（不要有虚焊），再检查串口连接是否正确，供电可以可靠断电、上电。如果是USB转串口，则注意连接P3.0要串联一个肖特基二极管。

chen*** · 发表于 2023-1-17 20:51:00

我也出现不能下载的情况了，也是同一款型号的单片机

chen*** · 发表于 2023-1-17 20:53:22

请问下你们是怎么解决该问题的呢？

神*** · 发表于 2023-1-17 21:26:10

他们肯定都解决了，现在是你把你的原理图的 PDF发上来，你实际的连接也拍个图片发上来
