10位/12位ADC采样速度问题

圈圈圆***

我想了解下，这个stc8G的数据手册写着，10位的速度最高500k，12位的最高800k，可是看图片的计算公式，不是应该10位的速度更快吗

神***

STC8G/STC8H/STC8A 的实际ADC速度，10位 ADC 最快 500K,  12位 ADC 最快 800K

圈圈圆***

神*** 发表于 2024-1-11 16:53
STC8G/STC8H/STC8A 的实际ADC速度，10位 ADC 最快 500K,  12位 ADC 最快 800K

那采样频率的计算是根据上面的公式计算计算的吗

神***

按数据手册

圈圈圆***

神*** 发表于 2024-1-11 17:13
按数据手册

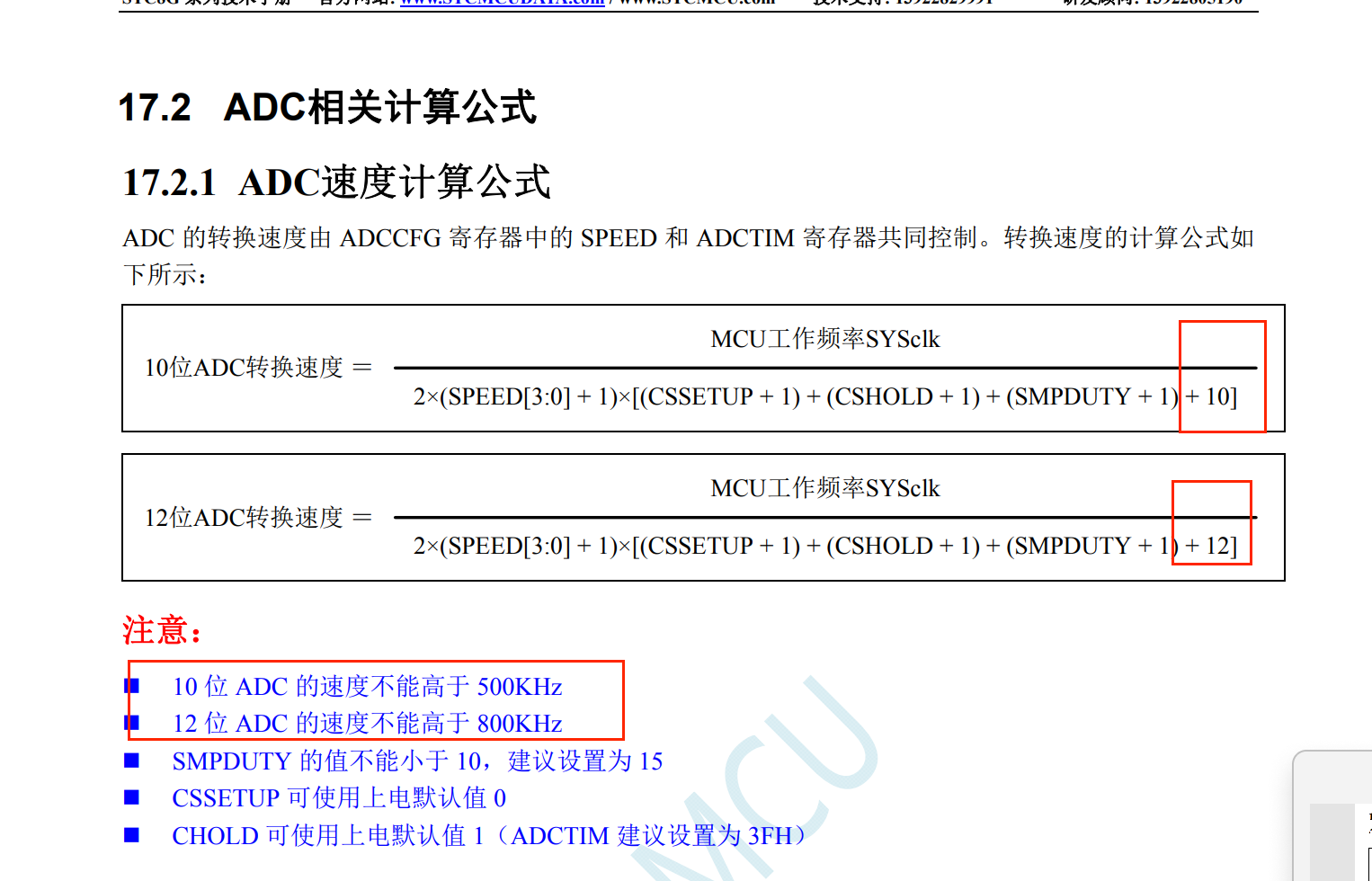

图片就是数据手册的截图，35mhz的时候，SPEED[3:0]  = 0；CSSETUP = 1；CSHOLD[1:0] = 1，SMPDUTY[4:0]  = 10，代进去10位的计算结果最高可以设置到700k，12位的反而只有650k左右，这是为什么？另外手册说10位最高不要超过500k，是哪个参数不能设置太高。

神***

梁***

ADC的几个参数是可以设置的：
#define ADC_START        (1<<6)           /* 自动清0 */
#define ADC_FLAG        (1<<5)             /* 软件清0 */

#define        ADC_SPEED        1            /* 0~15, ADC时钟 = SYSclk/2/(n+1) */
#define        RES_FMT       (1<<5)        /* ADC结果格式 0: 左对齐, ADC_RES: D9 D8 D7 D6 D5 D4 D3 D2, ADC_RESL: D1 D0 0  0  0  0  0  0 */
                                                          /*                     1: 右对齐, ADC_RES: 0  0  0  0  0  0  D9 D8, ADC_RESL: D7 D6 D5 D4 D3 D2 D1 D0 */

#define CSSETUP                (0<<7)        /* 0~1,  ADC通道选择时间      0: 1个ADC时钟, 1: 2个ADC时钟,  默认0(默认1个ADC时钟) */
#define CSHOLD                (1<<5)         /* 0~3,  ADC通道选择保持时间  (n+1)个ADC时钟, 默认1(默认2个ADC时钟)                */
#define SMPDUTY                20              /* 10~31, ADC模拟信号采样时间  (n+1)个ADC时钟, 默认10(默认11个ADC时钟)                                */
                                                           /* ADC转换时间: 10位ADC固定为10个ADC时钟, 12位ADC固定为12个ADC时钟.                                 */

        P_SW2 |=  0x80;               //访问XSFR
        P1n_pure_input(0xff);        //设置要做ADC的IO做高阻输入
        P3n_pure_input(0x7f);        //设置要做ADC的IO做高阻输入
        ADC_CONTR = 0x80 + 0;    //ADC on + channel
        ADCCFG = RES_FMT + ADC_SPEED;
        ADCTIM = CSSETUP + CSHOLD + SMPDUTY;

经验上，采样时间不能太短，最好大于等于9个ADC时钟。10位ADC最短一般为22个时钟，12位ADC最短位24个时钟。
由于ADC有大量的模拟器件，所以用最高的速度可能得不到额定的精度（12位ADC精度为略小于1LSB），从我大量的经验来看，要达到12位精度，ADC转换时间（12个ADC时钟）最好在3us以上，我一般最常用的是：ADC时钟为3MHz，ADC转换时间为4us，加上采样等等大约8us。
要高速的，可以参考我的示波器例子，都是500KHz采样的。
