推荐使用宏定义实现数码管显示数组

社区*** · 发表于 2024-1-11 13:59:12

在STC提供的例程中有：
u8 code t_display[]={                      //标准字库
// 0 1 2 3 4 5 6 7 8 9 A B C D E F
0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black  -    H J K L N o P U    t G Q r M y
0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e,
0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,0x46}; //0. 1. 2. 3. 4. 5. 6. 7. 8. 9. -1

u8 code T_COM[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};    //位码

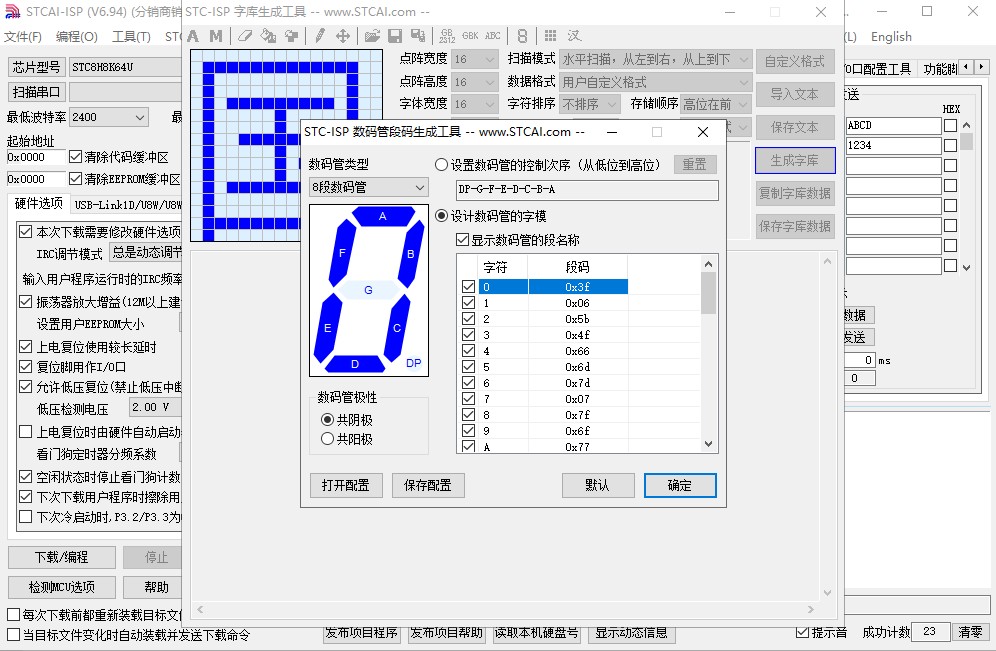

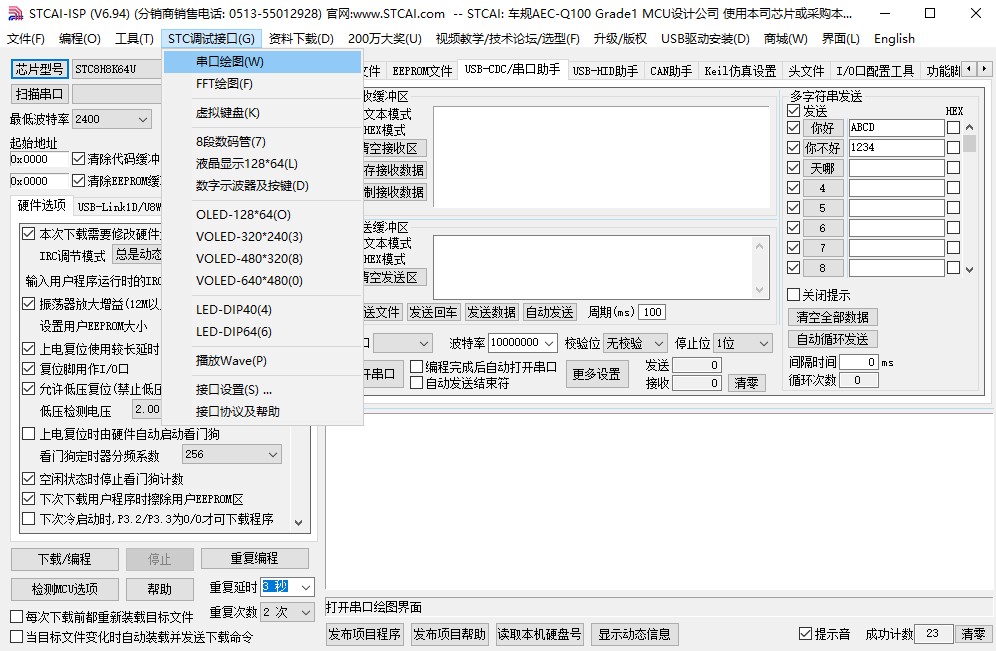

很多新手对上面数组中的数字不太理解，使用宏定义实现数码管显示数组，就很好理解了。

a
  ---
f| g |b
  ---
e| |c
  --- .h
d

#define Sega 0x01 //Q0
#define Segb 0x02 //Q1
#define Segc 0x04 //Q2
#define Segd 0x08 //Q3
#define Sege 0x10 //Q4
#define Segf 0x20 //Q5
#define Segg 0x40 //Q6
#define Segh 0x80 //Q7

//共阳LED
#define Num0 ~(Sega + Segb + Segc + Segd + Sege + Segf    )
#define Num1 ~(          Segb + Segc                      )
#define Num2 ~(Sega + Segb + Segd + Sege + Segg             )
#define Num3 ~(Sega + Segb + Segc + Segd             + Segg)
#define Num4 ~(    Segb + Segc             + Segf + Segg)
#define Num5 ~(Sega       + Segc + Segd       + Segf + Segg)
#define Num6 ~(Sega       + Segc + Segd + Sege + Segf + Segg)
#define Num7 ~(Sega + Segb + Segc                         )
#define Num8 ~(Sega + Segb + Segc + Segd + Sege + Segf + Segg)
#define Num9 ~(Sega + Segb + Segc + Segd       + Segf + Segg)
#define Numblk  ~(0                                           )
#define Numfull ~(Sega + Segb + Segc + Segd + Sege + Segf + Segg + Segh)
#define Num_ ~(                                        Segg) //负号

/*
//共阴LED
#define Num0    (Sega + Segb + Segc + Segd + Sege + Segf    )
#define Num1    (          Segb + Segc                      )
#define Num2    (Sega + Segb + Segd + Sege + Segg             )
#define Num3    (Sega + Segb + Segc + Segd             + Segg)
#define Num4    (    Segb + Segc             + Segf + Segg)
#define Num5    (Sega       + Segc + Segd       + Segf + Segg)
#define Num6    (Sega       + Segc + Segd + Sege + Segf + Segg)
#define Num7    (Sega + Segb + Segc                         )
#define Num8    (Sega + Segb + Segc + Segd + Sege + Segf + Segg)
#define Num9    (Sega + Segb + Segc + Segd       + Segf + Segg)
#define Numblk (0                                           )
#define Numfull  (Sega + Segb + Segc + Segd + Sege + Segf + Segg + Segh)
#define Num_    (                                        Segg) //负号
*/

则数组定义：
//段码
u8 code Seg8_code[13] =
{
Num0 ,Num1 ,Num2 ,Num3 ,Num4 ,Num5 ,Num6 ,Num7 ,Num8 ,Num9,
Numfull,Numblk,Num_
};

使用宏定义的好处：
1，方便PCB绘制，不必一定要Q0--A,Q1--B,Q2--C,Q3--D,Q4--D,Q5--E,Q6--F,Q7--H
  例如，实际联线是：Q0--A,Q1--B,Q2--C,Q3--D,Q4--G,Q5--H,Q6--E,Q7--F

//Q0--A,Q1--B,Q2--C,Q3--D,Q4--G,Q5--H,Q6--E,Q7--F
#define Sega 0x01 //Q0
#define Segb 0x02 //Q1
#define Segc 0x04 //Q2
#define Segd 0x08 //Q3
#define Sege 0x40 //Q6
#define Segf 0x80 //Q7
#define Segg 0x10 //Q4
#define Segh 0x20 //Q5

同样，对HC595用到的位选码的联线也可以自由连接。

2，可以方便增加定义要显示的内容。

3，可以轻松应对米字形数码管

这个方法无论从代码可读性，扩展性，维护难易程度来说，都很理想。

_奶*** · 发表于 2024-1-11 14:12:03

是的，，而且就算是换了硬件接法也只需要维护最底层的
#define Sega 0x01       //Q0
#define Segb 0x02       //Q1
#define Segc 0x04       //Q2
#define Segd 0x08       //Q3
#define Sege 0x10       //Q4
#define Segf 0x20       //Q5
#define Segg 0x40       //Q6
#define Segh 0x80       //Q7
这些宏定义就可以了。

之前做过一个用到段码屏的项目，就是这么玩得。
