关于PWM的叙述，这句话是不是这样理解？

xxkj***

关于PWM的叙述，在STC8H手册中有这么一句话：
若单独使能了 PWM1P 输出，则 PWM1N就不能再独立输出，除非 PWM1P 和 PWM1N 组成一组互补对称输出。






对这句话的理解，在陈老师的视频课中有描述，但限于水平有限，还是似懂非懂，所以特地在此请教。
这句话是否可以这样理解：
1、PWM1有两种配置方式，它可以配置成一组互补对称输出，这时PWM1P对应的引脚 和PWM1N对应的引脚均会输出波形。
2、如果单独使能了PWM1P，那么原来的PWM1N引脚可以不会输出波形，并且可以另作他用，例如配置成普通的IO口。

社区***

理解的很正确。

梁***

PWM1N实际就是PWM1P的反相输出（即互补输出，但带死区）。
PWM1是一个通道，有内部输出信号，输出一正一反相（带死区）的PWM，之后只是链接到IO而已，PWM1P与P1M1N是捆绑在一起的。

_奶***

梁*** 发表于 2024-1-10 15:08
PWM1N实际就是PWM1P的反相输出（即互补输出，但带死区）。
PWM1是一个通道，有内部输出信号，输出一正一反 ...

捆绑可以理解为只要PWM1P开启，PWM1N就也输出波形，，
还是像楼主说的只使能PWM1P ，，PWM1N就可以作为普通IO使用0.0

xxkj***

看手册，好像还可以只使能PWM1N，不使能PWM1P，如果真的这样，那选择IO端口真的是太方便了。

梁***

_奶*** 发表于 2024-1-10 17:02
捆绑可以理解为只要PWM1P开启，PWM1N就也输出波形，，
还是像楼主说的只使能PWM1P ，，PWM1N就可以作为普 ...

你可以只允许PWM1P输出，PWM1N就是普通IO。你可以参考我写的无刷电机的程序，就是这样用的，PWM1P、PWM2P、PWM3P输出PWM，PWM1N、PWM2N、PWM3N做普通IO使用。

_奶***

梁*** 发表于 2024-1-10 17:41
你可以只允许PWM1P输出，PWM1N就是普通IO。你可以参考我写的无刷电机的程序，就是这样用的，PWM1P、PWM2P ...

明白了。本来理解了楼主说的话，您上面那句 PWM1P与P1M1N是捆绑在一起的，又把我整晕了。。
上面的话的意思是如果是使用 带死区控制的PWM功能的话就是捆绑一起的。

wppp***

梁*** 发表于 2024-1-10 17:41
你可以只允许PWM1P输出，PWM1N就是普通IO。你可以参考我写的无刷电机的程序，就是这样用的，PWM1P、PWM2P ...

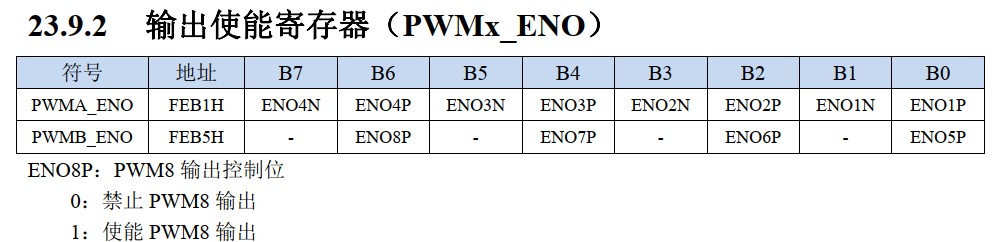

寄存器PWMA_ENO用来控制输出的引脚， 例如：ENO1P位写1  ENO1N位写0时，，PWM1P的引脚用作PWM输出，PWM1N的引脚就是用作普通I/O,可以这样理解吗？

梁***

wppp*** 发表于 2024-10-12 11:02
寄存器PWMA_ENO用来控制输出的引脚， 例如：ENO1P位写1  ENO1N位写0时，，PWM1P的引脚用作PWM输出，PWM1N ...

是的
