SPI-DMA输出控制WS2812三基色彩灯程序@8H系列/32G系列，不加反相器, CPU休息

电子电***

梁*** 发表于 2024-1-11 21:48
使用各种核心板，一定要注意看电路原理图和PCB，是否焊有零件影响测试。 ...

是的，所以在这里提个醒

神***

感谢提醒大家 MCU 软件开发，也要看原理图

大***

请教老师一个问题：

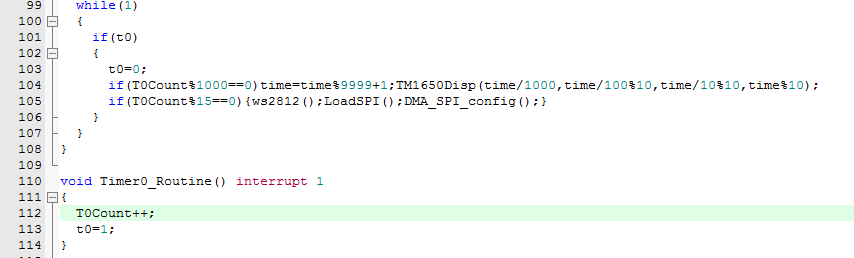

使用用8H4K64TL，当时运行DMA发送WS2812数据时，无论是否开启DMA中断（最低优先级），时间都会慢50%，而我关闭105行的代码后，时间又正常了。
时钟设置是1毫秒中断一次，最高优先级。T0Count变量是16位，t0变量是8位，运算并不会占用太多时间。


期待老师答疑，谢谢！


补充一点，当设置成间隔20毫秒或以上才运行DMA的话，时间就正常了，很疑惑，这为什么能影响时钟中断。

梁***

大*** 发表于 2024-1-14 12:04
请教老师一个问题：
使用用8H4K64TL，当时运行DMA发送WS2812数据时，无论是否开启DMA中断（最低优先级）， ...

不知道你的SPI数据是多少字节。
WS2812的数据率为800Kbit/S，即100KB/S，也就是10us一个字节，你1ms启动一次SPI-DMA，则最多可以发送100个字节（时间要少于100字节，因为装载处理需要时间），一个灯需要12个字节，所以你1ms启动一次DMA，做多可以8个灯，甚至更少才会正常。
这就是你为什么用20ms间隔就正常了的原因。

大***

梁工 发表于 2024-1-14 14:41
不知道你的SPI数据是多少字节。
WS2812的数据率为800Kbit/S，即100KB/S，也就是10us一个字节，你1ms启动 ...

总共200个LED灯。我是这么想的，因为dma的优先级比时钟中断低，如果ws2812字节太多的话，不是应该LED显示不正常，而时钟保证准确吗？现在反倒是LED正常，时钟不正常了

梁***

大*** 发表于 2024-1-14 16:47
总共200个LED灯。我是这么想的，因为dma的优先级比时钟中断低，如果ws2812字节太多的话，不是应该LED显示 ...

不知道你说的时钟是指的什么时钟？
200个灯2400个字节，分10次发送，一次240字节，耗时6ms，所以你要间隔8ms或以上才会正常。你1ms就启动一次DMA，才发了1/6数据有启动，并且你说能正常，这个我没法想象。

大***

梁工 发表于 2024-1-14 17:19
不知道你说的时钟是指的什么时钟？
200个灯2400个字节，分10次发送，一次240字节，耗时6ms，所以你要间隔 ...

是15ms启动一次dma，1ms启动一次定时器计时

梁***

大*** 发表于 2024-1-15 14:41
是15ms启动一次dma，1ms启动一次定时器计时

哦，没留意还有一个模15的条件。
按理，15ms启动一次，传输值需要6ms，不会有问题的。并且DMA中断耗时是us级别的，不会明显影响你别的定时。

xxkj***

不错！有空试一下。

电子电***

SPI DMA 输出控制WS2812三基色彩灯

转接板，直接插在开天斧上，4个位置全部引出，接线方便整洁，快速测试学习
分享电子知识助力电子爱好者
[url=【#单片机 #助力电子爱好者 #灯带套件用心设计，助力教学，让你学电子更加容易，赶紧动手来学吧！】 https://www.bilibili.com/video/B ... 663c6493e23ad5c8c0a]
视频演示效果《《点击[/url]
