补充负压测量电路计算公式

社区***

补充负压测量电路计算公式

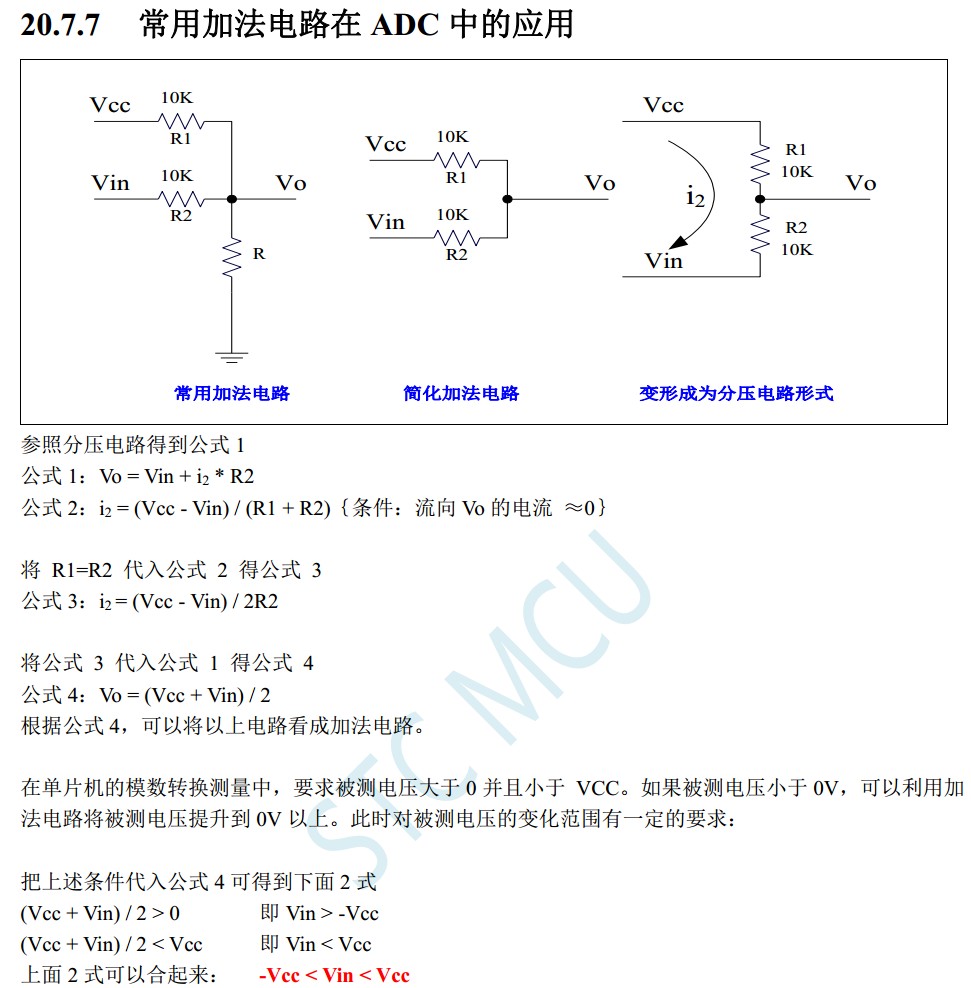

STC提供的测量电路是：用来测量-12.5V --- +12.5V:

我提供的测量电路公式：

R1 = 18K,  R2 = 3.9K,  R3 = 3.9K
Vout = (0.0977443609 * Vin) + (0.4511278195 * Vref)

我在工作中常用的电阻配置是：

用于测量-10V --- +10V:
R1 = 120K,  R2 = 40K(接地),  R3 = 30K(接Vref)
Vout = (0.125 * Vin) + (0.5 * Vref)

用于测量-5V --- +5V:
R1 = 60K,  R2 = 40K(接地),  R3 = 30K(接Vref)
Vout = (0.24 * Vin) + (0.48 * Vref)

高精度测量必须用精密采样电阻
Vref = 2.5V
通过 Vref / 4095 = Vout / AD_Value
计算出Vout。就可以求出Vin。

社区***

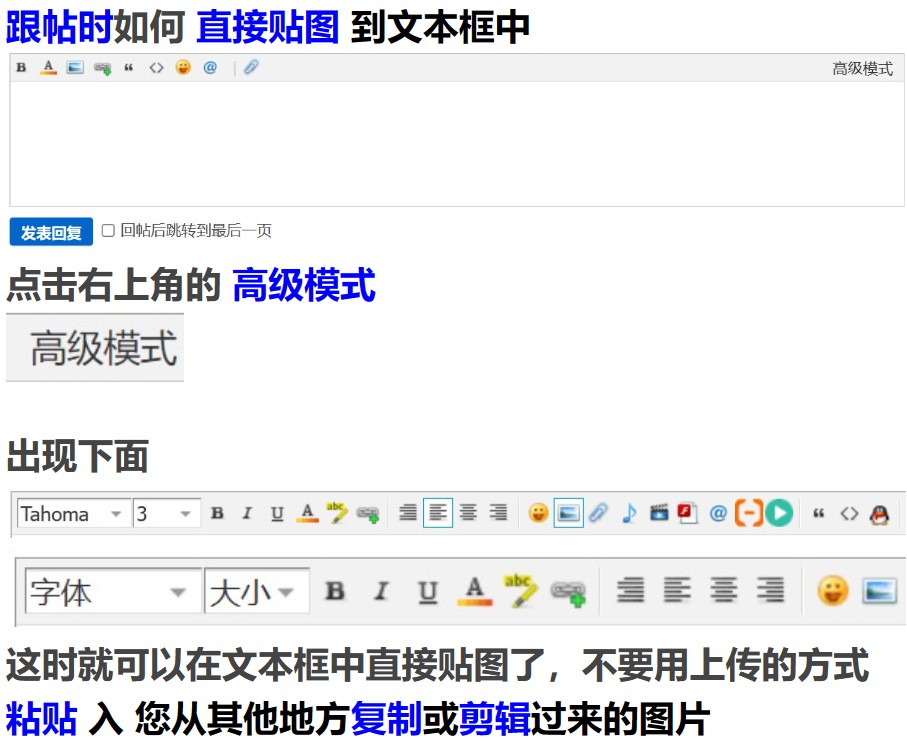

不会在指定位置插入图片，大伙凑乎看吧。

神***

社区*** 发表于 2024-1-3 20:17
不会在指定位置插入图片，大伙凑乎看吧。

https://www.stcaimcu.com/forum.p ... =6802&pid=61029

who***

公式推导可以用叠加定理：
Vin单独作用：Vin*{(R2//R3)/(R1+R2//R3)}
Vref单独作用：Vref*{(R1//R2)/(R3+R1//R2)}
Vout=Vin*{(R2//R3)/(R1+R2//R3)}+Vref*{(R1//R2)/(R3+R1//R2)}
化简之后可以得到图中的公式。

神***

so***

根据分压来计算输入电压的值，正常应该使用1%的高精度电阻吧。
