PWM学习之单路PWM输出(STC8G)

hl12*** · 发表于 2024-1-1 12:09:47

硬件：STC8G1K08-38I-TSSOP20

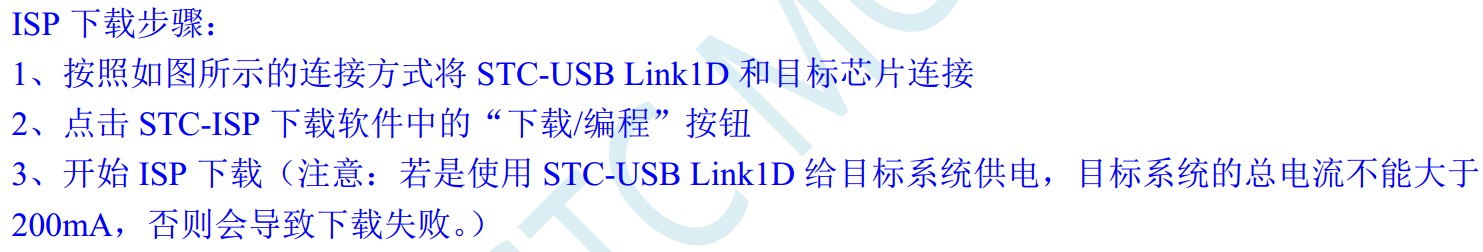

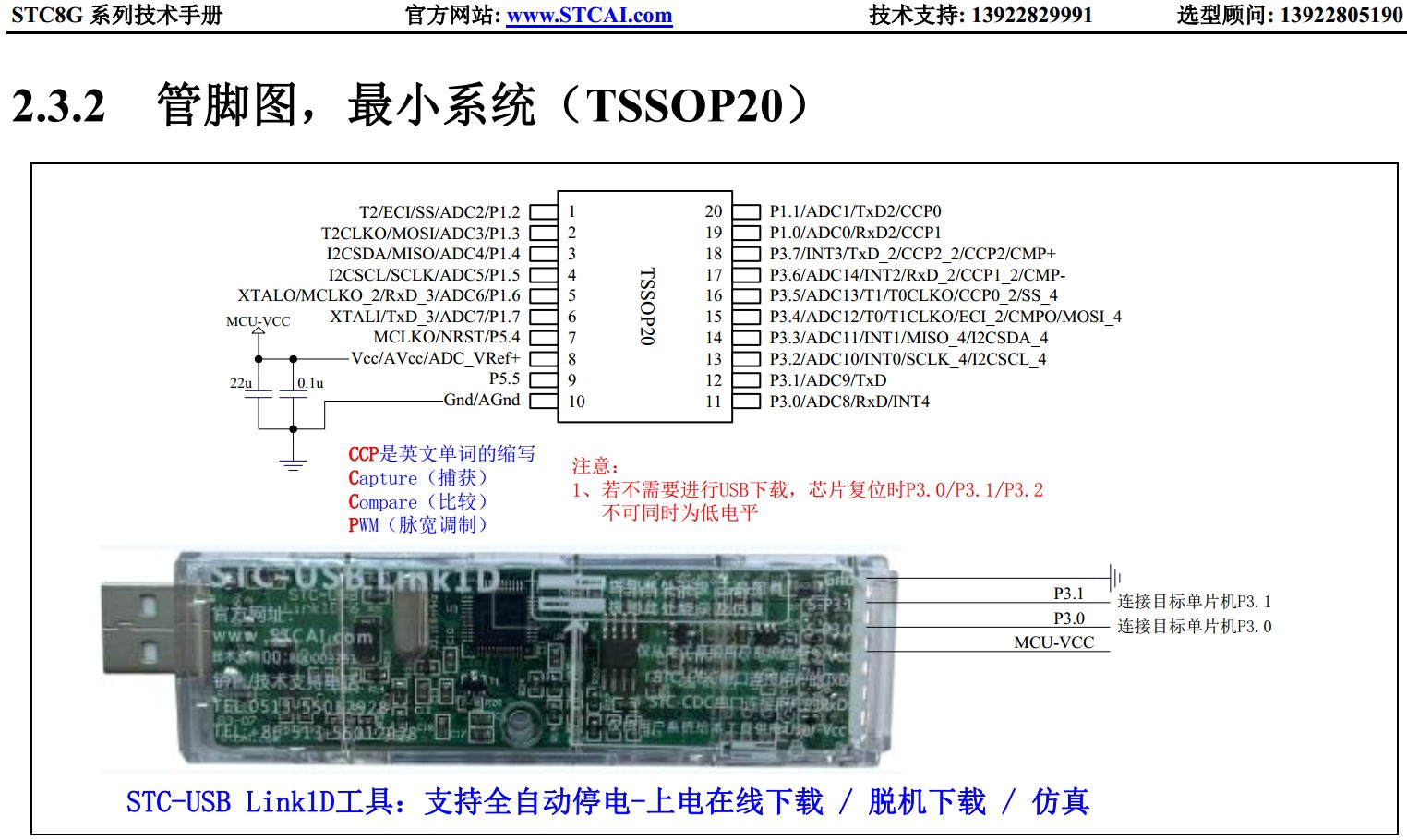

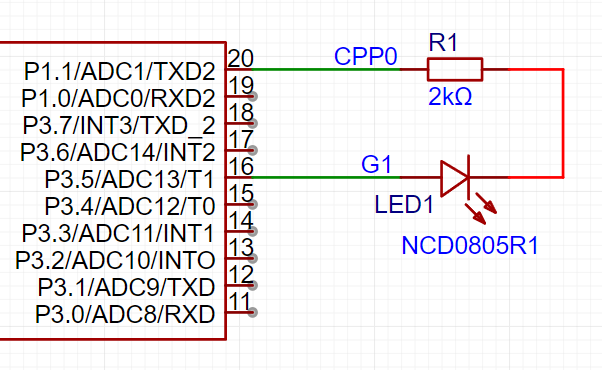

这次用pin20 cpp0 进行输出，电路图

P35设置为推挽输出，高电平为LED供电。
P11设置为开漏输出，低电平点亮，高电平熄灭。
先测试一下管脚是否正常。

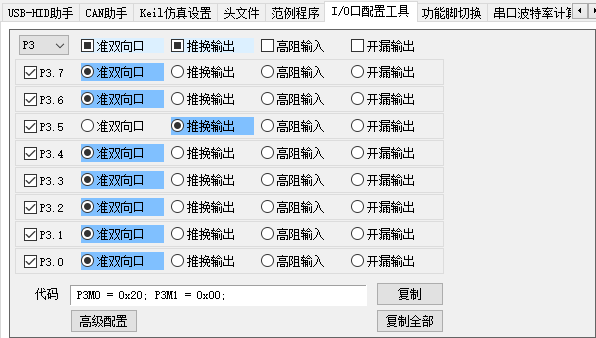

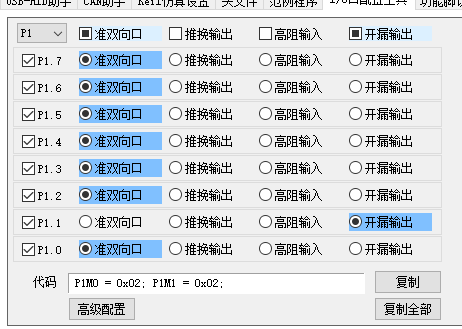

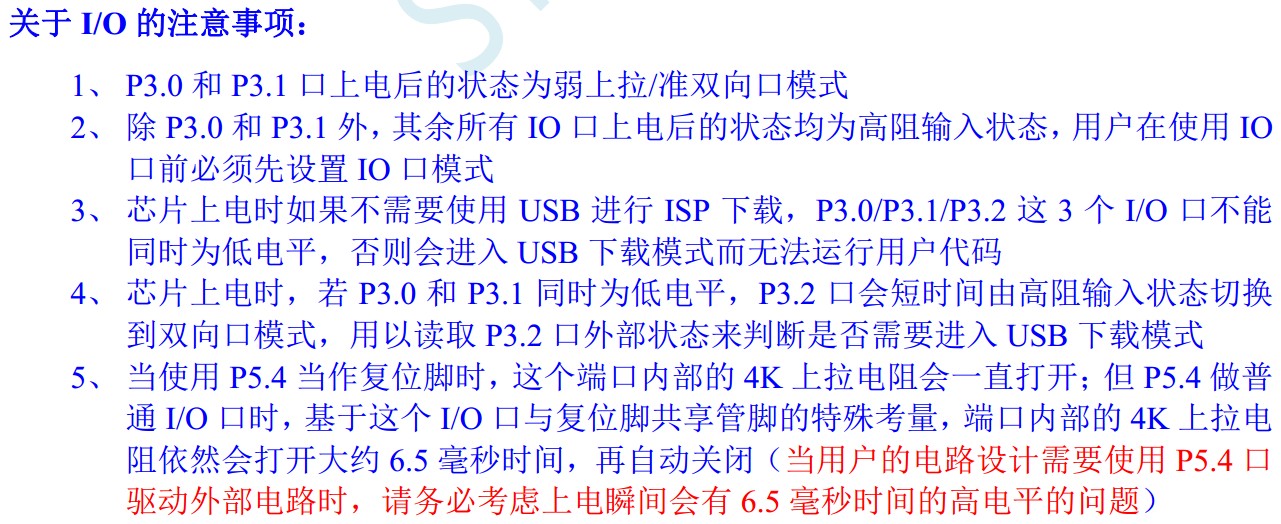

配置io

代码：

/*********************************************************/

#define MAIN_Fosc        11059200L        //定义主时钟

#include        "STC8Gxxx.h"

/*************        功能说明        *************
整体布局

功能        管脚        用途                 输入输出     类型      PXM1  PXM0
P11         PIN20       seg_a           输出         开漏输出  1     1

P0M1 = 00000010B 0x02
P0M0 = 00000010B 0x02

功能        管脚        用途                 输入输出     类型      PXM1  PXM0
P35         PIN16       数码管共阳G1    输出         推挽输出  0     1

P3M1 = 0000 0000B 0x00
P3M0 = 0010 0000B 0x20



******************************************/


/*************        本地常量声明        **************/

#define G1_ON    (P35 = 1)
#define G1_OFF   (P35 = 0)

#define LED_OFF   (P11 = 1)
#define LED_ON    (P11 = 0)

/*************        本地变量声明        **************/


/*************        本地函数声明        **************/



/****************  外部函数声明和外部变量声明 *****************/

/**********************************************/

void Delay100ms(void)        //@11.0592MHz
{
        unsigned char data i, j, k;

        _nop_();
        _nop_();
        i = 5;
        j = 52;
        k = 195;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}


void main(void)
{

    int time100ms = 0;
    P_SW2 |= 0x80;        //允许访问XSFR(扩展特殊功能寄存器)

    //设置管脚模式
    P1M1 = 0x02;
    P1M0 = 0x02;

    P3M1 = 0x00;
    P3M0 = 0x20;
        //打开LED供电
    G1_ON;
    while (1)
    {
            //点亮led
        LED_ON;
                //延时0.5s
                for(time100ms = 5; time100ms > 0; time100ms--)
        {
             Delay100ms();
        }
                //熄灭led
        LED_OFF;
                //延时0.5s
                for(time100ms = 5; time100ms > 0; time100ms--)
        {
             Delay100ms();
        }
    }
}
复制代码

hl12*** · 发表于 2024-1-1 14:52:44

本帖最后由 hl1200aa 于 2024-1-1 14:56 编辑

PWM的设置包括
1. 输出管脚（已经配置）
2. 模式配置
3. pwm频率设置
4. pwm占空比设置

这次根据手册里面的例程，配置一个频率为1hz，占空比特定的pwm。

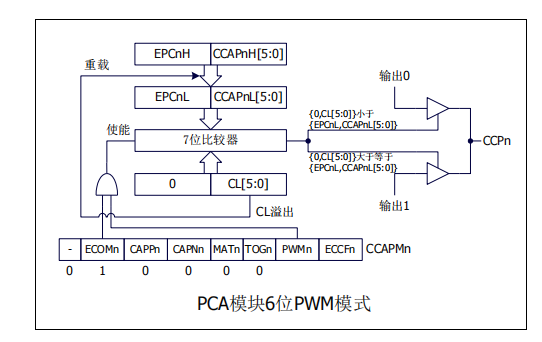

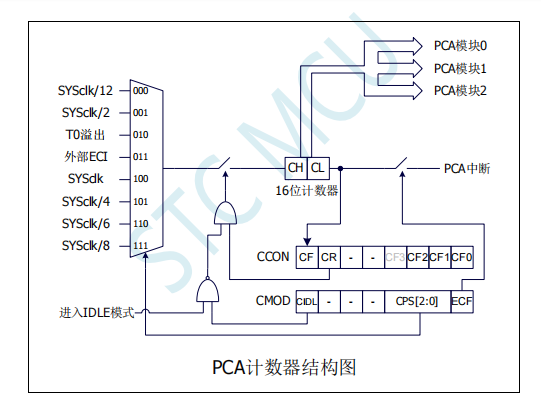

pca的计数器结构图如下

PWM_CLK = CLK_in / 64
PWM_CLK = 1
CLK_in 则是64hz

系统时钟11059200， 12分配后也远超这个频率
所以选择用T0溢出。

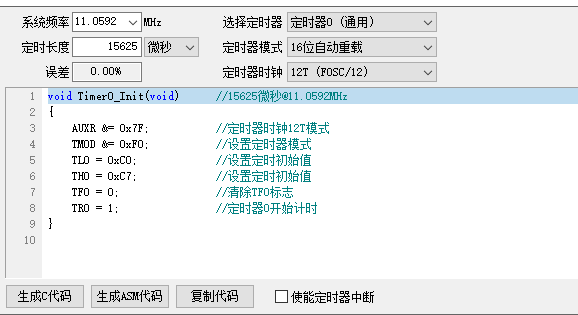

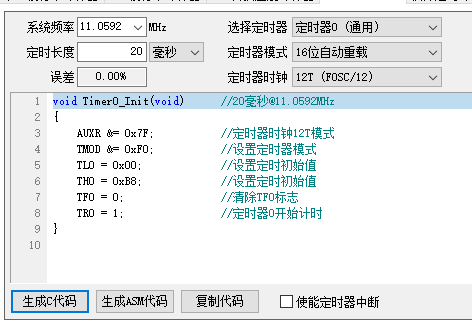

配置T0输出64hz，则是每15625us溢出一次

CLK_in = 64hz
最简单的6位pwm模式，
PWM_CLK = CLK_IN/64

计算得到PWM_CLK = 1

看下手册里面的例程

CCON = 0x00;
复制代码

CMOD = 0x08; //PCA 时钟为系统时钟
复制代码

CL = 0x00;CH = 0x00;  //清零计数寄存器
复制代码

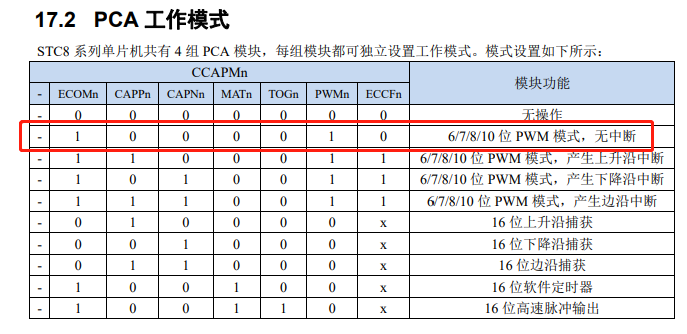

CCAPM0 = 0x42;  //PCA 模块 0 为 PWM 工作模式
复制代码

PCA_PWM0 = 0x80;  //PCA 模块 0 输出 6 位 PWM
复制代码

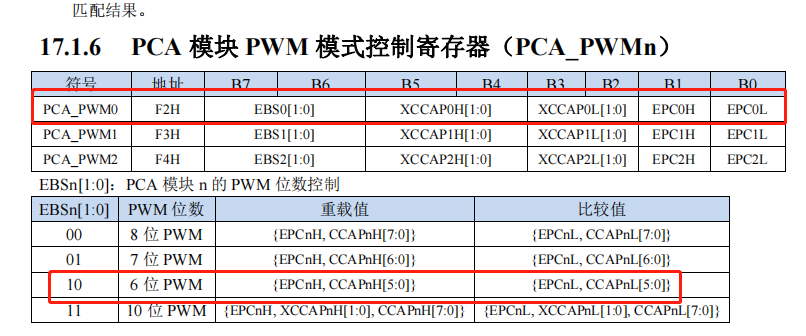

结合这张图可以看到，设置为0x80时，pwm工作在6bit模式
CH永远为0， EPC0L如果为0则可以比对，为1时，则永远为1。
在CL发生溢出时，EPC0H的值重载到EPC0L，CCAP0H的值重载到CCAP0L。

CCAP0L = 0x20; //PWM 占空比为 50%[(40H-20H)/40H]
复制代码

占空比一般是计算高电平的时间，对于我们这个，刚好相反，低电平为亮，那就是CCAP0L/64。
如果我们设置为8，则8/64*100%=12.5%，亮的时间短灭的时间长

CCAP0H = 0x20; //重载值
复制代码

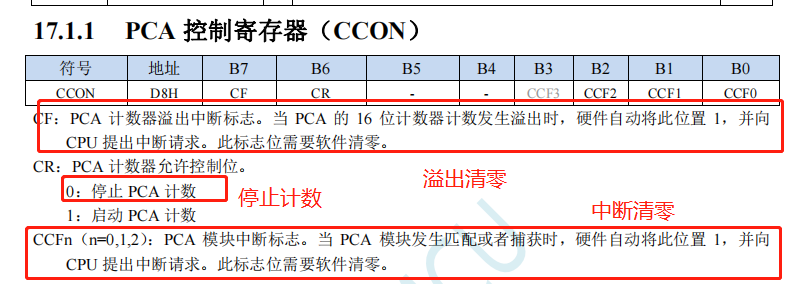

最后记得打开计数开关

CR = 1; //开始计数
复制代码

hl12*** · 发表于 2024-1-1 14:58:53

/*********************************************************/

#define MAIN_Fosc        11059200L        //定义主时钟

#include        "STC8Gxxx.h"

/*************        功能说明        *************
整体布局

功能        管脚        用途                 输入输出     类型      PXM1  PXM0
P11         PIN20       seg_a           输出         开漏输出  1     1

P0M1 = 00000010B 0x02
P0M0 = 00000010B 0x02

功能        管脚        用途                 输入输出     类型      PXM1  PXM0
P35         PIN16       数码管共阳G1    输出         推挽输出  0     1

P3M1 = 0000 0000B 0x00
P3M0 = 0010 0000B 0x20



******************************************/


/*************        本地常量声明        **************/

#define G1_ON    (P35 = 1)
#define G1_OFF   (P35 = 0)

#define LED_OFF   (P11 = 1)
#define LED_ON    (P11 = 0)

/*************        本地变量声明        **************/


/*************        本地函数声明        **************/



/****************  外部函数声明和外部变量声明 *****************/

/**********************************************/

void Delay100ms(void)        //@11.0592MHz
{
        unsigned char data i, j, k;

        _nop_();
        _nop_();
        i = 5;
        j = 52;
        k = 195;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}

//初始化T0

void Timer0_Init(void)                //15625微秒@11.0592MHz
{
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0xC0;                                //设置定时初始值
        TH0 = 0xC7;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
}
/*
//定时器0中断函数
void T0_ISR(void) interrupt 1
{
    TF0  =  0;     //清除TF位
}
*/

void main(void)
{

    int time100ms = 0;
    P_SW2 |= 0x80;        //允许访问XSFR(扩展特殊功能寄存器)

    //设置管脚模式
    P1M1 = 0x02;
    P1M0 = 0x02;

    P3M1 = 0x00;
    P3M0 = 0x20;

        //初始化T0
        Timer0_Init();

        //打开LED供电
    G1_ON;

        CCON = 0x00;

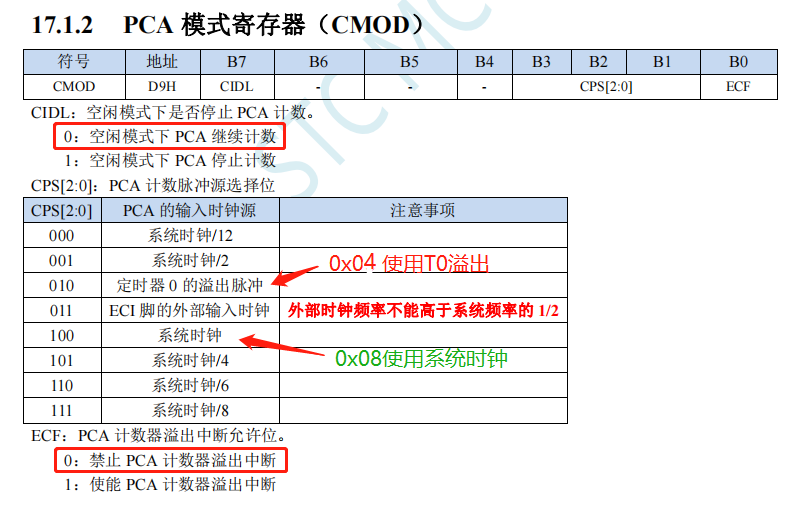

        CMOD = 0x04; //PCA 时钟为T0溢出
        CL = 0x00;
        CH = 0x00;  //清零计数寄存器
        CCAPM0 = 0x42;  //PCA 模块 0 为 PWM 工作模式
        PCA_PWM0 = 0x80;  //PCA 模块 0 输出 6 位 PWM
        CCAP0L = 0x8; //PWM 占空比为 CCAP0L/64*100%
        CCAP0H = 0x8; //重载值

        //ET0  =  1;     //允许T0中断
        //打开全局中断
        //EA = 1;
        CR = 1; //开始计数
    while (1)
    {
            /*
                //点亮led
        LED_ON;
                //延时0.5s
                for(time100ms = 5; time100ms > 0; time100ms--)
        {
             Delay100ms();
        }
                //熄灭led
        LED_OFF;
                //延时0.5s
                for(time100ms = 5; time100ms > 0; time100ms--)
        {
             Delay100ms();
        }
                */
    }
}
/**********************************************/
复制代码
