疑问：系统时钟SYSclk和CPU时钟指的是一个意思吗？

reng***

32G手册中的系统时钟SYSclk和CPU时钟描述的是一个意思吗？AUXR中说的CPU时钟指的是SYSclk吗？

xxkj***

我觉得有点区别，就是说不出个具体。

reng***

xxkj*** 发表于 2023-12-29 11:57
我觉得有点区别，就是说不出个具体。

从左边的图上看像是指的一个意思

zh***

虽然单片机正常运行程序时，系统时钟和CPU时钟的频率相同
但系统时钟和CPU时钟在芯片内部是不一样的概念

最明显的区别是：
当单片机进入IDLE模式时，
系统时钟会一直维持，以保证外设可以继续正常工作
但CPU时钟会停止，因为IDLE模式时，CPU是不工作的

reng***

zh*** 发表于 2023-12-29 13:56
虽然单片机正常运行程序时，系统时钟和CPU时钟的频率相同
但系统时钟和CPU时钟在芯片内部是不一样的概念

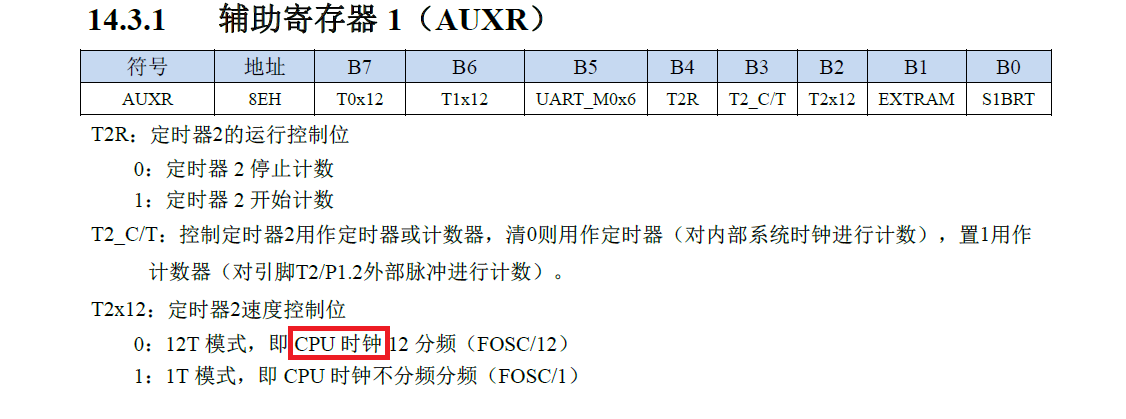

那32G的手册中寄存器AUXR中的T2x12所说的定时器的CPU时钟在IDLE模式下，定时器不工作了？

嵌入***

感觉一样

lzl1***

应该不是一个意思，他的时钟频率通向不同的地方，只是他们的时钟频率是一样的所以用户不需要具体知道通向哪里。

reng***

lzl1*** 发表于 2023-12-29 16:32
应该不是一个意思，他的时钟频率通向不同的地方，只是他们的时钟频率是一样的所以用户不需要具体知道通向哪 ...

你说SYSclk和CPU时钟频率一样的话，右边的那张图中AUXR寄存器的T2x12描述的CUP时钟就可以用SYSclk的频率计算了，其时是这样吗？如果是这样的话，定时器2在12T模式下的定时时间绝对不是你想要的时间。

lzl1***

reng*** 发表于 2023-12-29 16:40
你说SYSclk和CPU时钟频率一样的话，右边的那张图中AUXR寄存器的T2x12描述的CUP时钟就可以用SYSclk的频率 ...

看他的时钟树的话是这么个意思，SYSclk和CPU在一条线上他们之间又没有分频器和倍频器

reng***

lzl1*** 发表于 2023-12-29 16:51
看他的时钟树的话是这么个意思，SYSclk和CPU在一条线上他们之间又没有分频器和倍频器 ...

时钟数如果没问题的话，应该就是手册中的AUXR寄存器的T2x12描述的CPU时钟应该是有问题的，应该不是CPU时钟的频率，而是CPU预分频后的时钟频率才是准确的。
