STC8H8K64U，USB转双串口板子已打样，烧录/仿真，转双串口

神*** · 发表于 2023-12-30 14:23:14

xxkj*** 发表于 2023-12-30 14:02
大佬真会讲笑话

我们这个就是 PCB 大了些，很多专业电路是可以不焊的
制板文件已开源

xxkj*** · 发表于 2023-12-30 14:48:55

测试成功，自制的STC8H8K64U转双串口下载器，可以不手动断电检测MCU型号！STC太给力了，STC的工程人员太给力了！

xxkj*** · 发表于 2023-12-30 14:50:10

本帖最后由 xxkj2010 于 2023-12-30 14:52 编辑

下载程序也完全自动（断电和上电），不用人工手动断电和上电：
注意：检测型号和下载皆用USB-CDC1

xxkj*** · 发表于 2024-1-2 10:51:14

按住P32的轻触开关可以进行手动断电，真的太好用了：

xxkj*** · 发表于 2024-1-2 13:49:17

用STC8H8K64U制成的USB转双串口下载器，STC8H8K64U还有剩余的IO口，如果再设计一个LED灯，下载时闪动，空闲时长亮，那会显得更好看、实用。

xxkj*** · 发表于 2024-1-9 13:52:38

本帖最后由 xxkj2010 于 2024-1-11 10:26 编辑

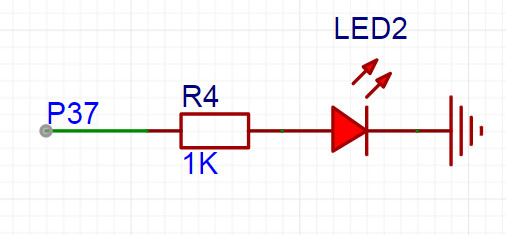

大家好！该下载器在P37引脚接入LED作为下载闪灯，这个思路有哪位大佬测试过？

xxkj*** · 发表于 2024-1-15 20:41:23

这玩样偶尔也会耍脾气，明明串口号仍然存在，但就是下载不了，按我板子上预留的断电开关也无法下载，不知道是什么原因。大家有没有出现这个问题？

yef*** · 发表于 2024-1-16 10:51:32

xxkj*** 发表于 2024-1-15 20:41
这玩样偶尔也会耍脾气，明明串口号仍然存在，但就是下载不了，按我板子上预留的断电开关也无法下载，不知道 ...

预留的断电开关有测试过吗？是否可以真的断电啊？

xxkj*** · 发表于 2024-1-16 11:12:17

yef*** 发表于 2024-1-16 10:51
预留的断电开关有测试过吗？是否可以真的断电啊？

断！除非下载器的TX端没有加入二极管。
说明：我的下载器是根据官方提供的电路设计的，本身氷有这个二极管的。

do*** · 发表于 2024-5-9 23:50:43

厉害还学习一下
