STC32F12K54的CAN最高支持到什么波特率。

Snapd*** · 发表于 2023-12-25 16:22:00

STC32F12K54首发就在淘宝买了两片。做了个转接板，两个CAN都用上了，收发器用的是TJA1050。用官方的两个CAN自发自收的程序，500K及以下正常。1M不通。有人测试过1M的波特率吗，我的TJA1050买的时候价格很便宜，我想确认下是不是收发器的问题。

Snapd*** · 发表于 2023-12-25 16:22:44

匹配电阻两个都有，120欧。

神*** · 发表于 2023-12-25 19:05:22

神*** · 发表于 2023-12-25 19:08:28

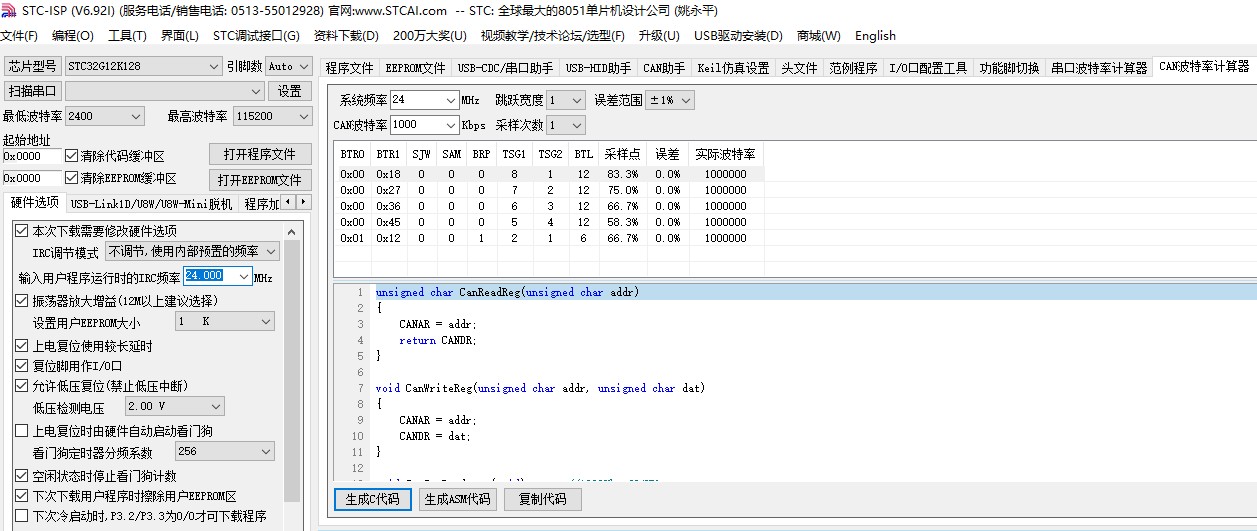

明天我们再测试下 1Mbps, 跟距离也有关系，要看第3方 CAN 收发器的资料

Snapd*** · 发表于 2023-12-25 20:51:43

神*** 发表于 2023-12-25 19:08
明天我们再测试下 1Mbps, 跟距离也有关系，要看第3方 CAN 收发器的资料

好的，TJA1050是支持1Mbps的，但是我不确定我买的是否是正品，所以来论坛问问。

乘风*** · 发表于 2023-12-26 10:40:46

我们在屠龙刀核心功能实验板使用TJA1050收发器测试CAN总线通信，
波特率从【20Kbps ~ 1Mbps】都可以正常通信


演示视频：

Snapd*** · 发表于 2023-12-26 15:35:25

乘风*** 发表于 2023-12-26 10:40
我们在屠龙刀核心功能实验板使用TJA1050收发器测试CAN总线通信，
波特率从【20Kbps ~ 1Mbps】都可以正常通 ...

能不能测试下STC32F12K54呢

神*** · 发表于 2023-12-26 15:51:11

Snapd*** 发表于 2023-12-26 15:35
能不能测试下STC32F12K54呢

CAN 这个是一样的，只跟外部 CAN 收发器有关，
STC32F12K54 你要启动外部 32768-RTC 自动校准内部高速IRC时钟，或你外部直接上 24MHz的晶振
===STC32F12K54的内部-高速IRC时钟, 是新设计，还在完善中

Snapd*** · 发表于 2023-12-26 21:34:29

神*** 发表于 2023-12-26 15:51
CAN 这个是一样的，只跟外部 CAN 收发器有关，
STC32F12K54 你要启动外部 32768-RTC 自动校准内部高速IRC ...

好吧，还好我引出了晶振引脚。不过两个CAN自发自收应该不受频率的精确度影响吧。

Snapd*** · 发表于 2023-12-27 21:01:22

乘风*** 发表于 2023-12-26 10:40
我们在屠龙刀核心功能实验板使用TJA1050收发器测试CAN总线通信，
波特率从【20Kbps ~ 1Mbps】都可以正常通 ...

之前没空看，现在刚看完视频，看来1M很轻松。我换颗收发器看看。
