STC15单片机上电状态问题如何解决

想不*** · 发表于 2023-12-22 09:14:34

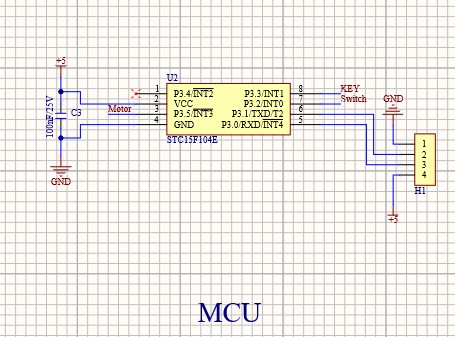

最近在使用STC15F104E单片机做点简单的继电器控制，上电瞬间继电器误触发，是用示波器观察后波形如下，如图圈出来的地方就是单片机上电之后又低电平状态，前期看书STC15F104E的Data Sheet，提示说单片机上电I/O口状态为高电平，所以在继电器控制方式上采用了低电平西和继电器，现在问题是上电一个高低电平脉冲，继电器还是机会误触发一次，请教如何解决此问题。

想不*** · 发表于 2023-12-22 15:59:31

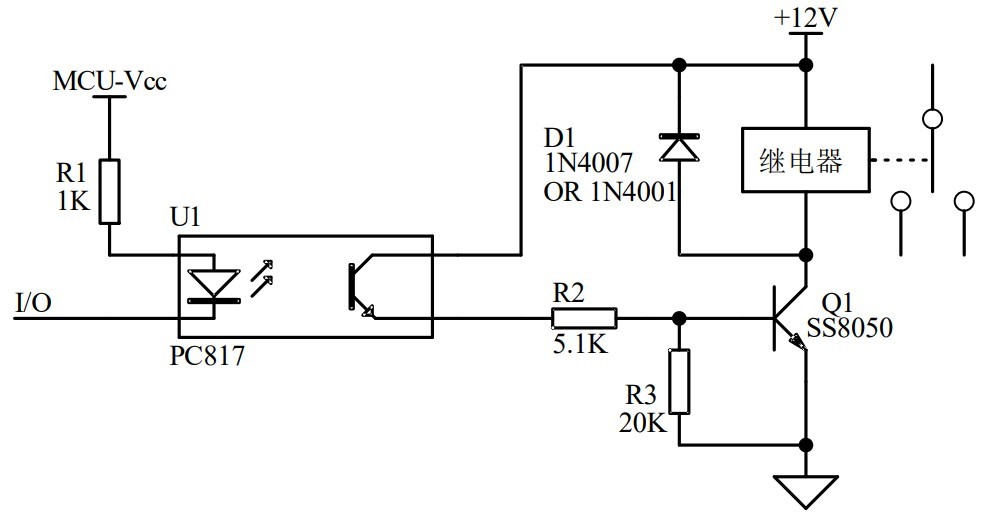

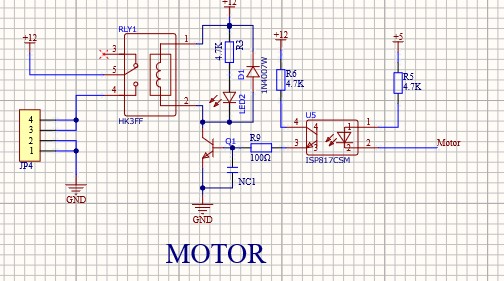

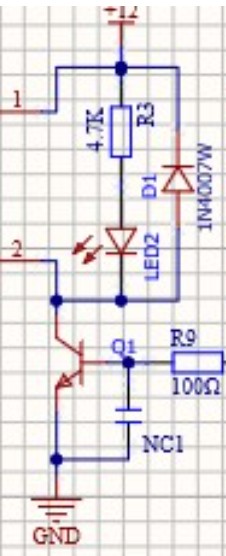

目前是使用STC15F104E单片机，然后推动光耦，再推三极管，在控制继电器，I/O口为低电平时继电器吸合。上电高电平后又是低电平，所以继电器吸合一下，然后运行到主程序中，I/O口初始化为高。

想不*** · 发表于 2023-12-23 09:21:33

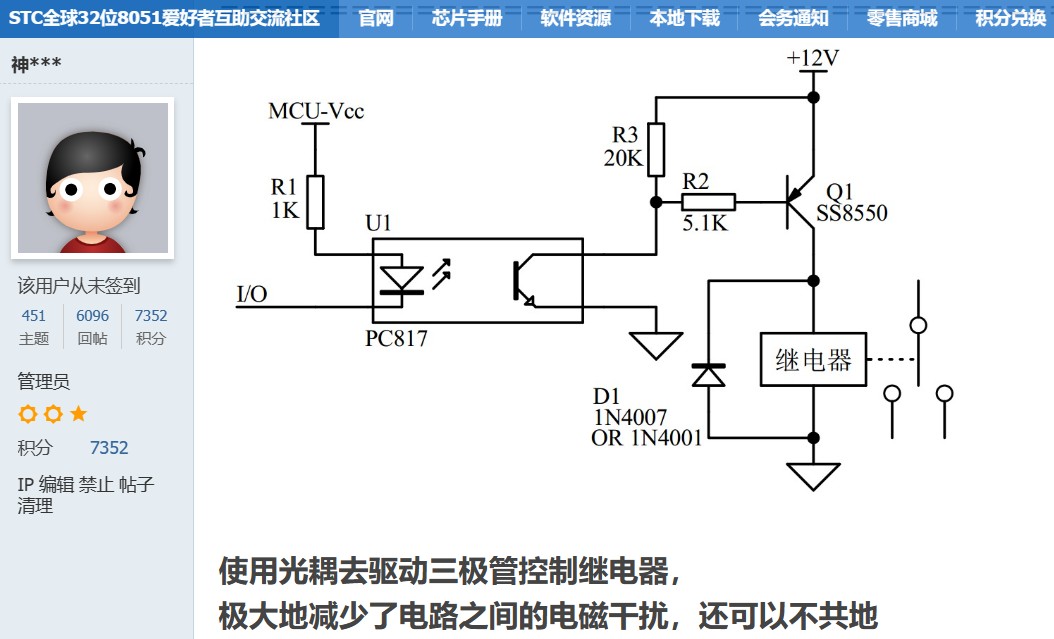

神*** 发表于 2023-12-22 19:31
大师的图都是高清的

#include "STC15F104E.H"
#include "intrins.h"
#define COUNT 2000          //状态改变延时时间最高65535
unsigned int stateCnt[4]={0,0,0,0};    //状态计数变量组
unsigned char state=0;          //状态机状态：0为继电器吸合 1为继电器断开

void KSFSM()             //按键开关状态机
{       //0为按键断开，1为按键按下
  if(P33&&P32)       //11
stateCnt[3]++;
else if(P33&&!P32) //10
stateCnt[2]++;
else if(!P33&&P32) //01
stateCnt[1]++;
else if(!P33&&!P32) //00
stateCnt[0]++;

if((stateCnt[0]>=COUNT)||(stateCnt[1]>=COUNT)||(stateCnt[2]>=COUNT))
{             //00、01、10 按键按下继电器吸合
unsigned char s;
for(s=0;s<4;s++)
stateCnt=0;       //状态计数变量组清0
state=0;
}
else if(stateCnt[3]>=COUNT)
{          //11状态按键都未按下继电器断开
unsigned char s;
for(s=0;s<4;s++)
stateCnt=0;
state=1;
}
}

void RlyFSM()       //继电器状态机
{
if(state==0)       //继电器闭合
{
P35 = 0;
}
else if(state==1)    //继电器断开
{
   P35 = 1;
}
}

void main()
{
// P3M0 = 0x00;
//    P3M1 = 0x00;
   P3 = 0xFF;
   WDT_CONTR=0x34;       //看门狗使能
  while (1)
  {
    KSFSM();             //按键开关状态机
   RlyFSM();       //继电器状态机
   WDT_CONTR=0x34;    //看门狗使能
}
}
