32768-RTC晶振错焊成了32.768MHz晶振, 新近一些V9.6x实验箱

[复制链接]
梁***
  • 打卡等级：以坛为家I
  • 打卡总天数：394
  • 最近打卡：2026-07-05 12:28:34

83

主题

7889

回帖

1万

积分

超级版主

积分
16831
发表于 2023-12-21 21:41:47 | 显示全部楼层 |阅读模式
32768-RTC晶振 错焊成 了 32.768MHz晶振,  新近一些V9.6x实验箱

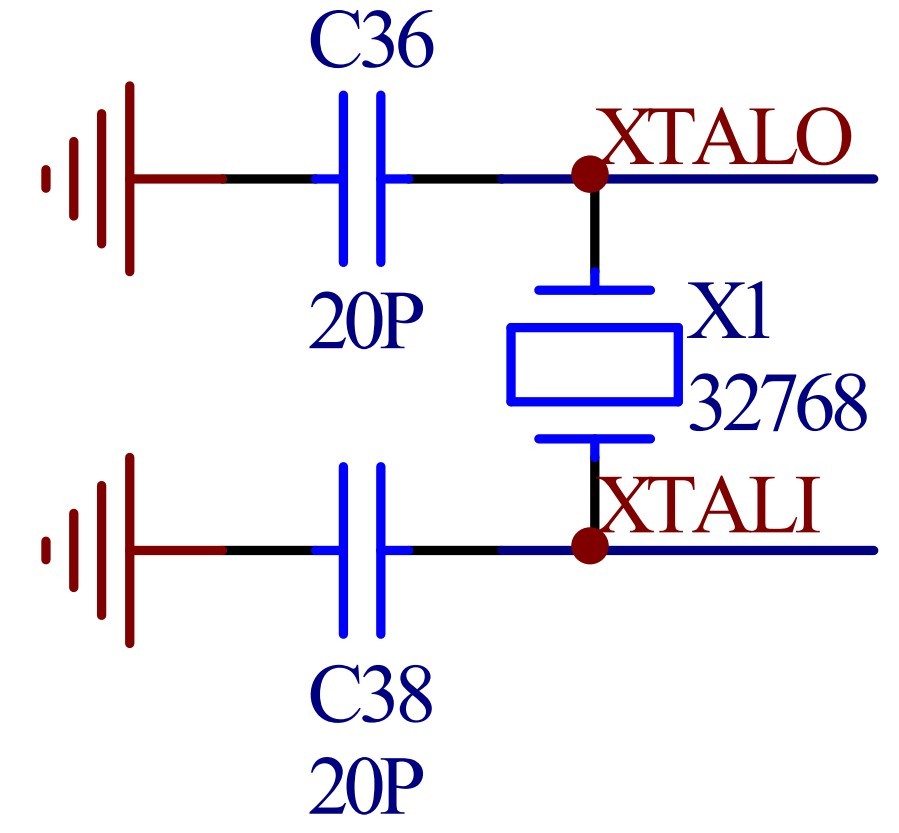

各位用户注意：实验箱 V9.60或V9.61，MCU使用STC8H8K64U或STC32G12K128，上面的晶振应该是圆柱形32.768KHz晶振，
但生产时有一小批（估计大约百来个）用错料，误焊32.768MHz晶振，测试RTC程序将会不正常，手上有32.768KHz晶振的用
户，更换后就会正常。


近来发现个别用户说32768晶振不起振，我也觉得很纳闷，一直没碰到过的问题，竟然出现多起，追踪后发现是生产时焊错
晶振了，对此表示深深的歉意！
用错的晶振是49S封装的32.768MHz，打字32.768，外形封装如下图：

学习板照片，上面的MCU是STC32G12K128-LQFP64 或 STC8H8K64U-LQFP64：

正确的晶振应该是下面的（焊在背面）：






回复

使用道具 举报 送花
神***
  • 打卡等级：以坛为家II
  • 打卡总天数：453
  • 最近打卡：2026-07-03 08:57:36

830

主题

1万

回帖

2万

积分

管理员

积分
23929
发表于 2023-12-21 21:59:07 | 显示全部楼层
实验箱外部 32768-RTC 晶振 不起振
可能我们同事不是焊的 32768-RTC晶振，
错买成 32.768MHz的晶振焊在上面了，
晶振表面标的 32.768的是32.768MHz

回复

使用道具 举报 送花
嵌入***
  • 打卡等级：以坛为家II
  • 打卡总天数：517
  • 最近打卡：2026-03-20 21:44:46

17

主题

534

回帖

617

积分

高级会员

积分
617
发表于 2023-12-21 22:11:25 | 显示全部楼层
梁工，请问试验箱9.6的那个外部并行总线拓展RAM具体焊什么型号的芯片， 还有背面的V10应该焊什么？ 我想焊一下，谢谢！

点评

梁***
请看一下电路图，里面有的： [attachimg]30439[/attachimg]  详情 回复 发表于 2023-12-21 22:23
自信就会温和，温和就会坚定！
回复

使用道具 举报 送花
梁***
  • 打卡等级：以坛为家I
  • 打卡总天数：394
  • 最近打卡：2026-07-05 12:28:34

83

主题

7889

回帖

1万

积分

超级版主

积分
16831
发表于 2023-12-21 22:23:00 | 显示全部楼层
嵌入*** 发表于 2023-12-21 22:11
梁工，请问试验箱9.6的那个外部并行总线拓展RAM具体焊什么型号的芯片， 还有背面的V10应该焊什么？ 我想焊 ...

请看一下电路图，里面有的：

回复

使用道具 举报 送花
嵌入***
  • 打卡等级：以坛为家II
  • 打卡总天数：517
  • 最近打卡：2026-03-20 21:44:46

17

主题

534

回帖

617

积分

高级会员

积分
617
发表于 2023-12-21 22:28:52 | 显示全部楼层
梁*** 发表于 2023-12-21 22:23
请看一下电路图，里面有的：

好的，谢谢你。 我以为是板子上的，没有搜到
自信就会温和，温和就会坚定！
回复

使用道具 举报 送花
遥指***
  • 打卡等级：以坛为家II
  • 打卡总天数：599
  • 最近打卡：2026-06-11 15:07:38
已绑定手机

5

主题

50

回帖

1939

积分

金牌会员

积分
1939
发表于 2023-12-23 14:43:31 | 显示全部楼层
发一下焊错的示例，不过使用RTC时也能选择内部的 32K 时钟源

像我这种就是焊错的

像我这种就是焊错的
回复

使用道具 举报 送花
xxkj***
  • 打卡等级：以坛为家III
  • 打卡总天数：922
  • 最近打卡：2026-07-05 12:08:13

127

主题

2082

回帖

4853

积分

论坛元老

积分
4853
发表于 2023-12-24 14:04:22 | 显示全部楼层
居然还有32.768MHz的晶振，觉得自己太寡闻了。

点评

梁***
32.768MHz的晶振我曾经大量使用。  详情 回复 发表于 2023-12-24 17:11
回复

使用道具 举报 送花
梁***
  • 打卡等级：以坛为家I
  • 打卡总天数：394
  • 最近打卡：2026-07-05 12:28:34

83

主题

7889

回帖

1万

积分

超级版主

积分
16831
发表于 2023-12-24 17:11:50 | 显示全部楼层
xxkj*** 发表于 2023-12-24 14:04
居然还有32.768MHz的晶振，觉得自己太寡闻了。

32.768MHz的晶振我曾经大量使用。
回复

使用道具 举报 送花
开***
  • 打卡等级：常住居民I
  • 打卡总天数：76
  • 最近打卡：2026-03-17 09:15:10

4

主题

44

回帖

214

积分

中级会员

积分
214
发表于 2023-12-27 16:45:04 | 显示全部楼层
报个到~   我收到的也是这样的
回复

使用道具 举报 送花
jackf***
  • 打卡等级：以坛为家III
  • 打卡总天数：904
  • 最近打卡：2026-07-03 04:29:09
已绑定手机

28

主题

465

回帖

3704

积分

论坛元老

积分
3704
发表于 2024-1-21 08:02:19 来自手机 | 显示全部楼层
我的也是这样子
回复

使用道具 举报 送花
