番外篇笔记

感谢STC赠送的实验箱。虽然它还在路上，但是我前几天买的STC8H8K64U打狗棒到了
今天又翻着文档看了下，成功实现了USB-HID不断电下载。

最近期末周，比较忙。这可能是我2023年最后的一篇笔记了。

实现过程：
1. 获取头文件和LIB文件
从官网下载打狗棒的demo代码后，我找到了"11-通过USB-HID协议打印数据信息-可用于调试"这个文件夹
其中的src目录有我们需要的头文件和LIB文件
需要的文件如下：
|--stc.h
|--usb.h
|--stc_usb_hid_8h.LIB

2.编写代码
由于我手头就一块打狗棒开发板，所以我自作主张的把stc.h改名成了stc8.h(这样在keil右键就可以直接引入这个头文件了）
并且stc.h也引用了stc8h.h，所以成功偷懒（

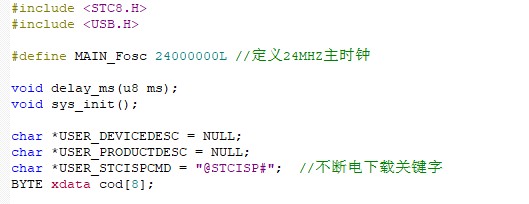

#include <STC8.H>
#include <USB.H>
复制代码

主函数添加以下内容

void main(){
    sys_init();
    usb_init();
    IE2 |= 0x80;
    EA = 1;
    while(1){
        函数体；
    }
}
复制代码

然后是 sys_init 函数

void sys_init(){
    P_SW2 |= 0x80; //扩展寄存器(XFR)访问使能

    P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

    P3M0 &= ~0x03;
    P3M1 |= 0x03;

    //设置USB使用的时钟源
    IRC48MCR = 0x80;    //使能内部48M高速IRC
    while (!(IRC48MCR & 0x01));  //等待时钟稳定
}
复制代码

3.修改STC-ISP软件配置
1）勾选"当目标文件变化时自动装载并发送下载命令"
2）菜单"收到用户命令后复位到ISP程序监控区"中，选择USB（HID）模式
3）勾选下方的下次使用STC-HID接口进行ISP下载和每次下载前都先发送自定义命令

4.最后刷入固件
最后一次手动刷入固件，接下来每一次更新代码，开发板都可以自动下载编译的固件了

hualu***

感谢分享 已解决

yup***

做作业的效率出乎意外的高，我又回来更新啦！！！
今天的笔记是第10、11个视频
第七章·按键点灯
1.按键的原理

有的是按下之后两个引脚导通；
有的是按键之后两个引脚断开。

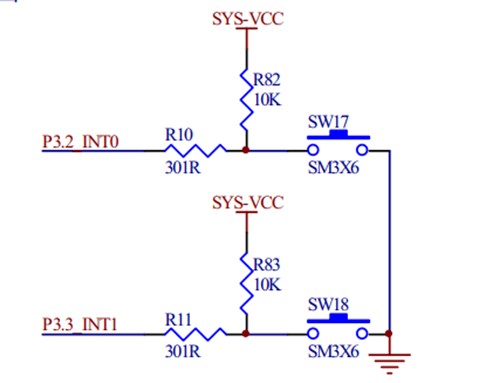

根据电路图分析，SW17弹起，P3.2联通VCC，属于高电平。SW17按下，P3.2接地，属于低电平。

机械开关的抖动：


2.如何按键消抖
思路：
按键按下后，存在5-10ms的抖动，我们只需要在这个时间之后在进行一次检测，就可以实现消抖的效果。
代码实现：

while (1)
        {
                if (按键 == 0)
                {
                        //按键消抖
                        delay(20);
                        while (按键 == 0);
                        delay(20);
                }
        }
复制代码

（代码和冲哥演示的有不同，因为是打狗棒）

3.1按键按下LED点亮，松开熄灭

  if (P31 == 1)
                {
                        //按键消抖
                        delay(20);
                        while (P31 == 1){
                                delay(20);
                                P20 = 1;
                        }
                }
                else
                {
                        P20 = 0;
                }
复制代码

3.2按键按下LED熄灭，松开点亮

  if (P32 == 1) //按下状态
                {
                        //按键消抖
                        delay(20);
                        while (P32 == 1){
                                delay(20);
                                P20 = 0;
                        }
                }
                else
                {
                        P20 = 1;
                }
复制代码

3.3按键按下一次，LED状态改变一次

  if (P32 == 0)
                {
                        //按键消抖
                        delay(20);
                        while (P32 == 0);
                        delay(20);
                        P20 = ~P20; //取反改变状态
                }
复制代码

3.4按键按下一次，LED往左边走一个。

u8 LED_Data = 0xFE;

void main()
{

        // 初始化
        sys_init();
        usb_init();
        P2 = LED_Data;

        // 主循环
        while (1)
        {
                if (P32 == 0)
                {
                        //按键消抖
                        delay(20);
                        while (P32 == 0);
                        delay(20);
                        /*
                        思路：
                        通过位操作代码移动0位亮灯。由于默认补0，所以在完成后+1进行补1的操作。
                        通过while循环来判断是否达到1111 1111 也就是 0xFF
                        当达到，重置为0xFE
                        */
                        LED_Data = ((LED_Data <<1 ) +1 );
                        while( LED_Data == 0xFF ){
                                LED_Data=0xFE;
                        }
                        P2 = LED_Data;
                }
        }
}
复制代码

4.数组的使用
定义一个数组，把所有亮灯的方式按顺序写进去
u8 num = 0;
u8 LED_DateTab[8] = {0xFE,0xFD,0xFB,0xF7,0xEF,0xBF,0xDF,0x7F}
点灯实现：
P2 = LED_DateTab[num];
delay(500);
num++;
while(num>7){
    num=0;
}

yup***

前几天出去旅游了，比较累。明天开始更新

yup***

第八章，蜂鸣器的使用

首先是试验性的代码——按下蜂鸣器启动，再按一下关闭

void main()
{
        sys_init();
        while(1)
        {
                delay_ms(1);
                if(KEY1==0)
                {
                        delay_ms(20);
                        while(KEY1==0);
                        delay_ms(20);
                        BEEP=~BEEP;
                }
        }
}
复制代码

省略了部分过程，但是能达成目的。

yup***

这几天期末考试完成，目前回到家里了

继续更新继续更新！！！


第八集：蜂鸣器的应用

控制原理：

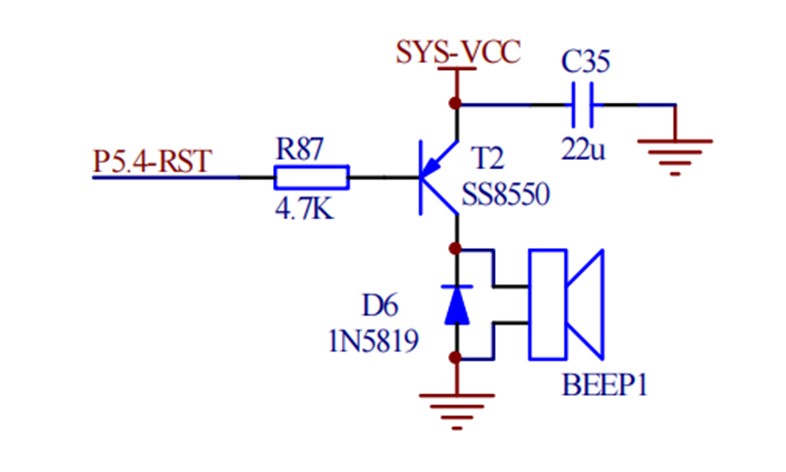

P54引脚给高电平关闭、P54引脚给低电平打开蜂鸣器
蜂鸣器实战应用：

需求分析
按键*2，LED*8,蜂鸣器*1
1、按键1按下，蜂鸣10ms,
LED1-8全部点亮200ms在熄灭，表示开机。
2.开机后，按键2按下，蜂鸣10ms，LED1-8轮流点亮，表示切换煲汤、烧水等功能。
3.开机后按键1再次按下，蜂鸣10ms，LED全部熄灭，表示关机。
代码：

void Test(void)                //电磁炉的功能
{
        if( KEY1 == 0  )                //开关机键
        {
                delay_ms(10);
                if(  KEY1 == 0 )
                {
                        while(  KEY1 == 0 );                //按钮按下，并等待按钮松开

//----------------------还没有开机的时候，执行这个开机功能---------------------
                        if( Run_Flag==0 )                        //还没有开机
                        {
                                Run_Flag = 1;                        //开机变量改为1，表示已经开机了
                                BEEP = 0;                                //打开蜂鸣
                                delay_ms(10);                        //延时10ms
                                BEEP = 1;                                //关闭蜂鸣
                                P40 = 0;                                //打开led的总电源
                                P6 = 0X00;                                //点亮全部LED
                                delay_ms(200);                        //延时200ms
                                P6 = 0XFF;                                //熄灭全部LED
                        }
//----------------------已经开机的时候，执行这个关机功能---------------------
                        else
                        {
                                Run_Flag = 0;
                                BEEP = 0;                                //打开蜂鸣
                                delay_ms(10);                        //延时10ms
                                BEEP = 1;                                //关闭蜂鸣
                                P6 = 0XFF;                                //熄灭全部LED
                                Run_Mode = 0;                        //模式清0
                        }
                }
        }

        if( KEY2 == 0 )
        {
                delay_ms( 10 );
                if( KEY2 == 0 )
                {
                        while( KEY2 == 0);                //等待松开执行了
                        BEEP = 0;                                //打开蜂鸣
                        delay_ms(10);                        //延时10ms
                        BEEP = 1;                                //关闭蜂鸣
                        Run_Mode ++;                        //模式选择
                        if( Run_Mode>8 )                //如果模式>8
                                Run_Mode = 1;                //回到模式1



                        P6 = ~(1<< (Run_Mode-1));                //1<<1      0000 0001 -> 1111 1110

                }
        }
}
复制代码

课后作业：
阿巴阿巴
让我想想

yup***

这几天🐏了，好难受

yup***

39度烧了四天。终于恢复了，，，我学到哪了来着

yup***

蜂鸣器作业
主函数功能实现
应该没啥问题

void Diancilu(void)                //电磁炉的功能
{
        if( KEY1 == 0  )                //开关机键
        {
                delay_ms(10);
                if(  KEY1 == 0 )
                {
//----------------------还没有开机的时候，执行这个开机功能---------------------
                        if( Run_Flag==0 )                        //还没有开机
                        {
                                Run_Flag = 1;                        //开机变量改为1，表示已经开机了
                                BEEP = 0;                                //打开蜂鸣
                                delay_ms(10);                        //延时10ms
                                BEEP = 1;                                //关闭蜂鸣
                                P40 = 0;                                //打开led的总电源
                                P6 = 0X00;                                //点亮全部LED
                                delay_ms(200);                        //延时200ms
                                P6 = 0XFF;                                //熄灭全部LED
                        }
//----------------------已经开机的时候，执行这个关机功能---------------------
                        else
                        {
                                Run_Flag = 0;
                                BEEP = 0;                                //打开蜂鸣
                                delay_ms(10);                        //延时10ms
                                BEEP = 1;                                //关闭蜂鸣
                                P6 = 0XFF;                                //熄灭全部LED
                                Run_Mode = 0;                        //模式清0
                                Run_Now         = 0;                        //运行的模式改成停止
                        }
                        while(  KEY1 == 0 );                //按钮按下，并等待按钮松开
                }
        }

        if( KEY2 == 0 )                                        //切换模式
        {
                delay_ms( 10 );
                if( KEY2 == 0 )
                {

                        if( Run_Now==0 )                //如果没在工作
                        {
                                BEEP = 0;                                //打开蜂鸣
                                delay_ms(10);                        //延时10ms
                                BEEP = 1;                                //关闭蜂鸣
                                Run_Mode ++;                        //模式选择
                                if( Run_Mode>8 )                //如果模式>8
                                        Run_Mode = 1;                //回到模式1

                                P6 = ~(1<< (Run_Mode-1));                //1<<1      0000 0001 -> 1111 1110

                        }
                        while( KEY2 == 0);                //等待松开执行了

                }
        }

        if( KEY3 == 0 )                //按键按下才会执行里面得大括号
        {
                delay_ms( 10 );
                if( KEY3 == 0 )
                {
                        if( Run_Mode>0 )                //已经选择了模式
                        {
                                BEEP = 0;                                //打开蜂鸣
                                delay_ms(10);                        //延时10ms
                                BEEP = 1;                                //关闭蜂鸣
                                Run_Now = !Run_Now;                //运行和停止之间的切换
                        }
                        while( KEY3 == 0);                //等待松开执行了
                }
        }
        if( Run_Now == 1 )                //正在运行
        {
                P6 = 0XFF;                                        //全部熄灭
                delay_ms(200);
                P6 = ~(1<< (Run_Mode-1));        //点亮这个灯
                delay_ms(200);
        }
        else                                        //停止运行
        {
                P6 = ~(1<< (Run_Mode-1));
        }

}
