STC8H8K64U-SOP16问题

any8*** · 发表于 2023-12-21 10:00:32

很简单的程序，每隔0.5秒将P3.1电平变换一次，在STC8H8K64U-DIP40上很正常，
但是在STC8H8K64U-SOP16 程序跑不起来，这两款有什么不一样啊？
除了管脚不一样，还需要注意些什么？

乘风*** · 发表于 2023-12-21 10:19:39

先排查硬件，有没有虚焊或者短路，这两种封装的芯片，IO口用法没有区别

any8*** · 发表于 2023-12-21 11:30:24

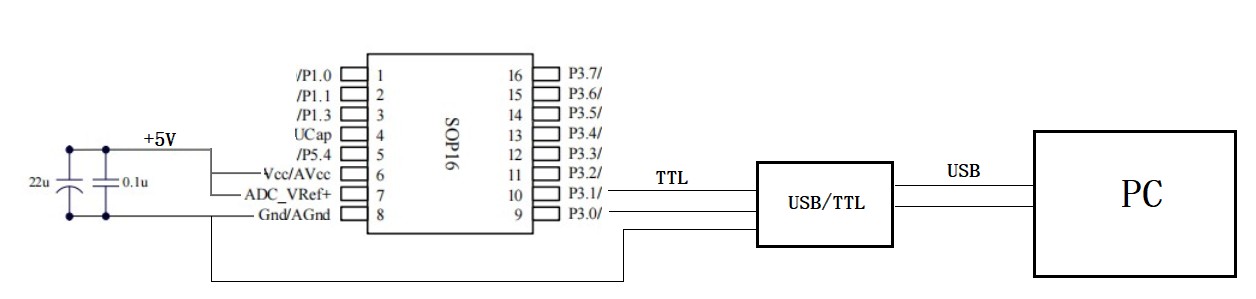

我的电路很简单，VCC和ADC_VREF接5V，GND接0V，PC机通过USB/TTL转换器接P3.0、P3.1、GND，就是一个最小系统，程序也很简单，就是单片机每隔0.5秒就往PC机发一个数据FF，STC8H8K64U-DIP40下载正常，PC机也能正常收到数据FF，而STC8H8K64U-sop16在同样程序，同样下载设置情况下，PC机往STC8H8K64U-sop16下载程序正常，但是PC机收不到数据FF，用示波器观察，STC8H8K64U-sop16根本就没有发送数据。如果硬件电路或接线有问题就不可能下载程序成功啊

神*** · 发表于 2023-12-21 11:35:54

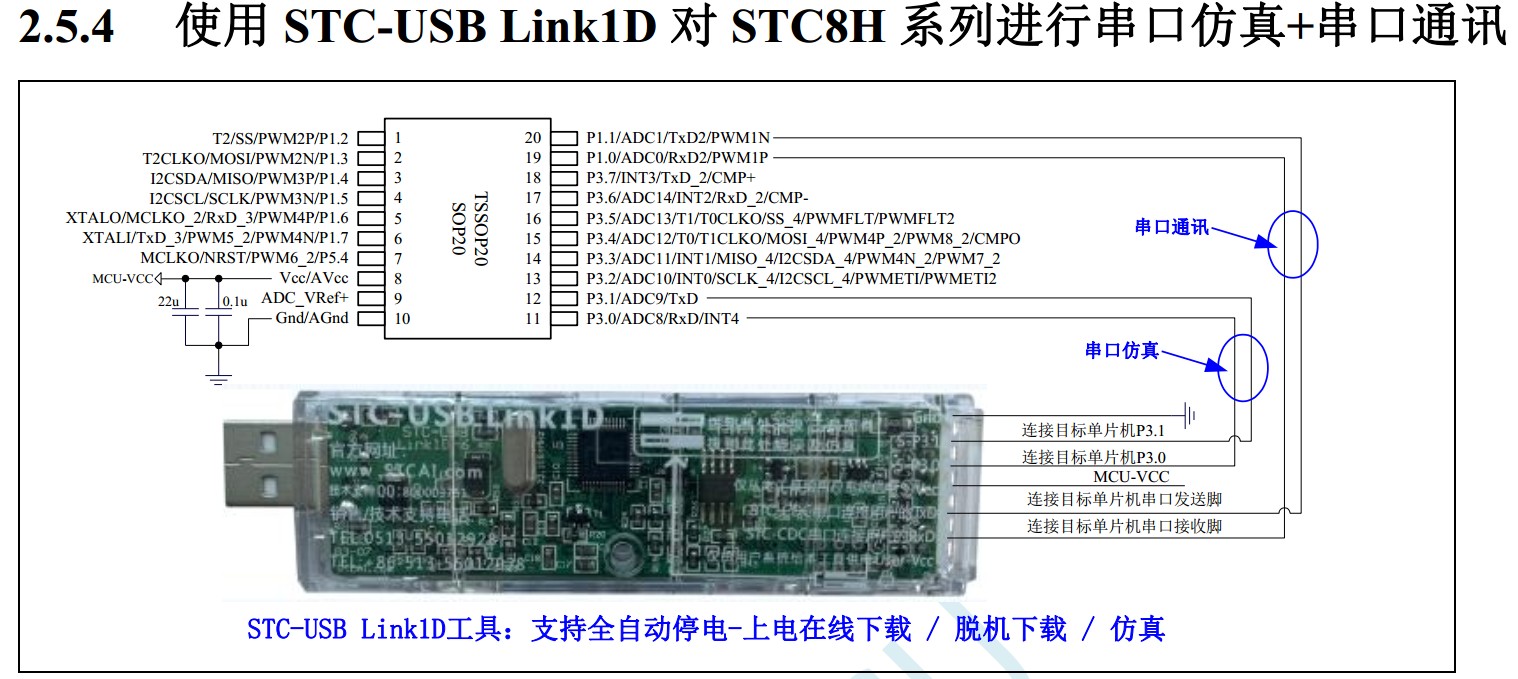

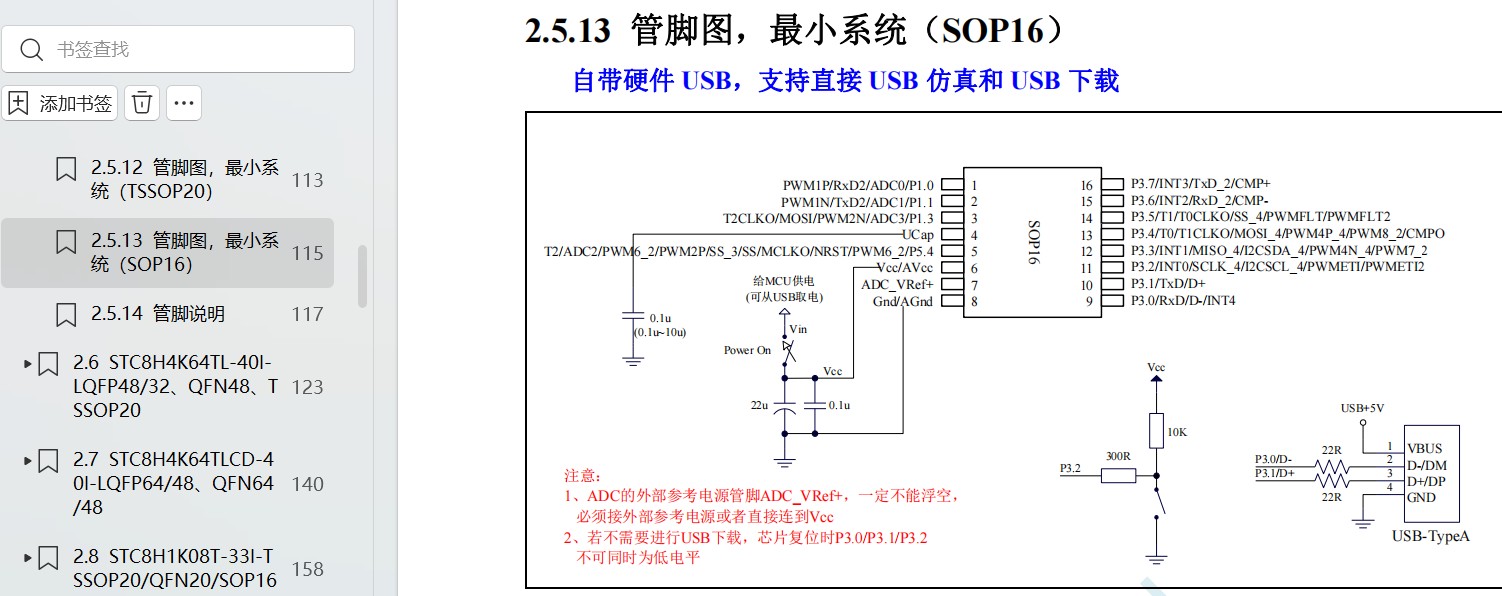

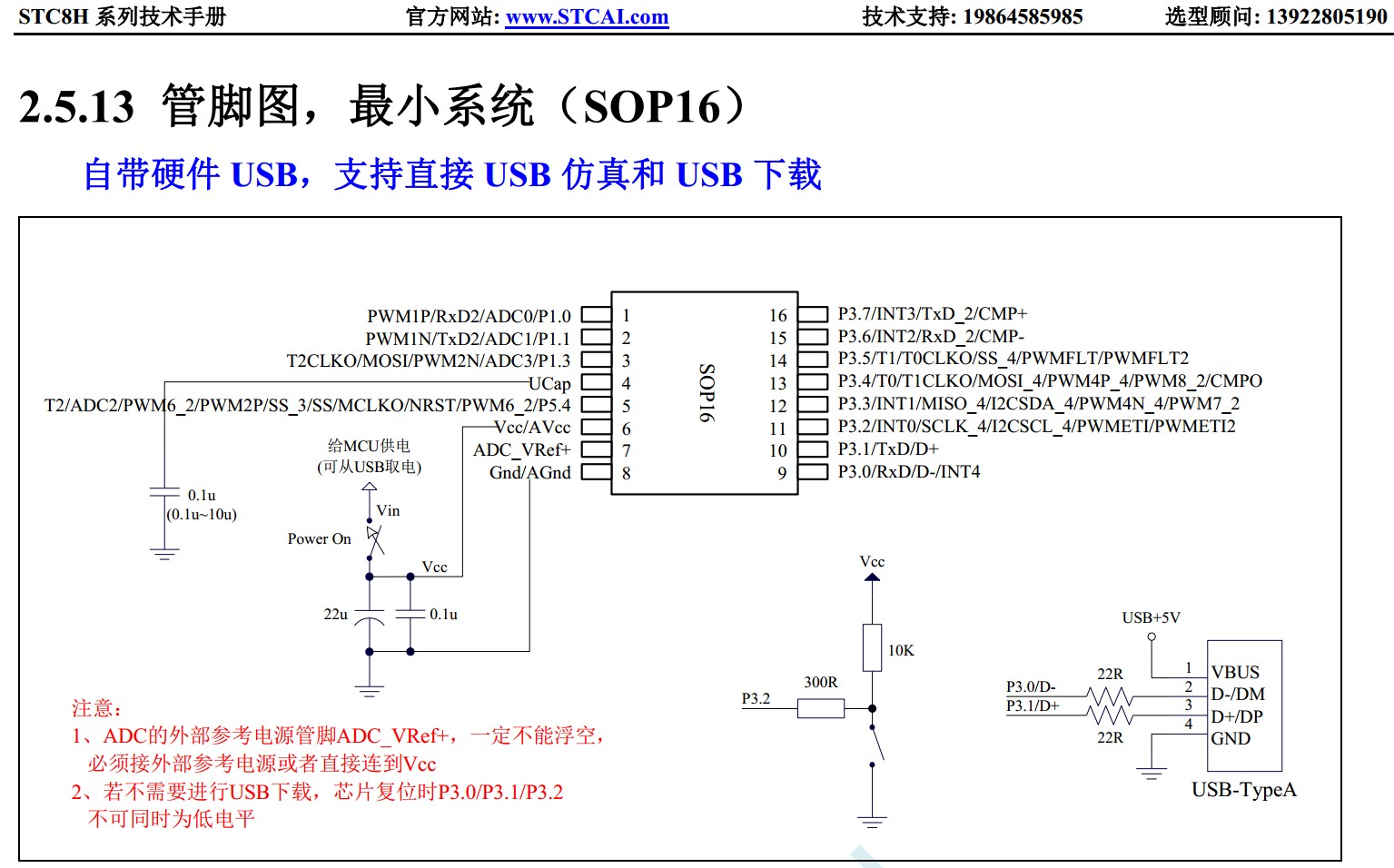

学会给完整的，对的上号的原理图：

神*** · 发表于 2023-12-21 11:37:02

wangxi*** · 发表于 2023-12-21 11:40:09

any8*** 发表于 2023-12-21 11:30
我的电路很简单，VCC和ADC_VREF接5V，GND接0V，PC机通过USB/TTL转换器接P3.0、P3.1、GND，就是一个最小系统 ...

3.2咋处理了，会不会下载正常但是程序就没跑起来呢？

any8*** · 发表于 2023-12-21 12:14:11

应该是下载正常但是程序就没跑起来，和P3.2有关系吗？

any8*** · 发表于 2023-12-21 12:29:58

原因应该找到了，STC8H8K64U-DIP40可以在48MHZ下工作，而STC8H8K64U-sop16不能在48MHZ下工作，把频率降低到46MHZ以下就正常了。

神*** · 发表于 2023-12-21 13:02:49

any8*** 发表于 2023-12-21 12:29
原因应该找到了，STC8H8K64U-DIP40可以在48MHZ下工作，而STC8H8K64U-sop16不能在48MHZ下工作，把频率降低到 ...

个体不一样，全体，STC8H8K64U-45MHz-SOP16 ,
建议只能 45MHz 以下, 你先跑 40MHz,

ISP 下载，只是跑的 24MHz

21cns*** · 发表于 2024-1-27 14:51:18

any8*** 发表于 2023-12-21 12:29
原因应该找到了，STC8H8K64U-DIP40可以在48MHZ下工作，而STC8H8K64U-sop16不能在48MHZ下工作，把频率降低到 ...

这个问题排查是有点麻烦了，没想到就容易抓瞎
