STC8G1K08A8pin的芯片，这种没有verf的该怎么接线 | 已解决

小鸟***

我用STC8G1K08A8pin的芯片，想用P3.2口作为ADC的端口，我的代码已经将P3.2作为高阻输入，并且按照案例做了时钟的配置和启动。结果ADC_FLAG 一直不跳，程序卡主了。。。

这是我的ADC代码
"""C

#include "adc.h"
#include "serial.h"

#include "intrins.h"
void init_port(void){
        P3M0 &= ~0x04;
        P3M1 |= 0x04;
}

void init_adc(void){
        init_port();

        delay_ms(1);
        //设置采样时钟
        P_SW2 |= 0x80;
        ADCTIM = 0x3f; //设置 ADC 内部时序
        P_SW2 &= 0x7f;
        ADCCFG = 0x0f;
        //打开电源
        ADC_CONTR &= 0x80;
}
void start_adc(void) {
        ADC_CONTR |= 0x42;        //0010
        _nop_();
        _nop_();
}

u8 get_adc_n() {
        while(!(ADC_CONTR & 0x20));
//        uart_send_str("have adc number\r\n");

        ADC_CONTR &= ~0x20;
        return ADC_RES;
}

void close_adc(void){
        ADC_CONTR &= 0x7f;
}

"""
我想问问是我的代码问题还是接线问题

神***

深圳国芯人工智能有限公司-产品_STC8G系列 (stcai.com)

神***

PIN4, GND/AGnd,  就是 ADC的模拟地

小鸟***

神*** 发表于 2023-12-19 19:09
PIN4, GND/AGnd,  就是 ADC的模拟地

可是我是的实物连接图里带了个滑动变阻器，然后我用万用表测了电压是没有问题的，接地也是用的GND，而且ADC_FLAG一直检测不结束，导致程序卡主了

神***

用仿真功能来调试：

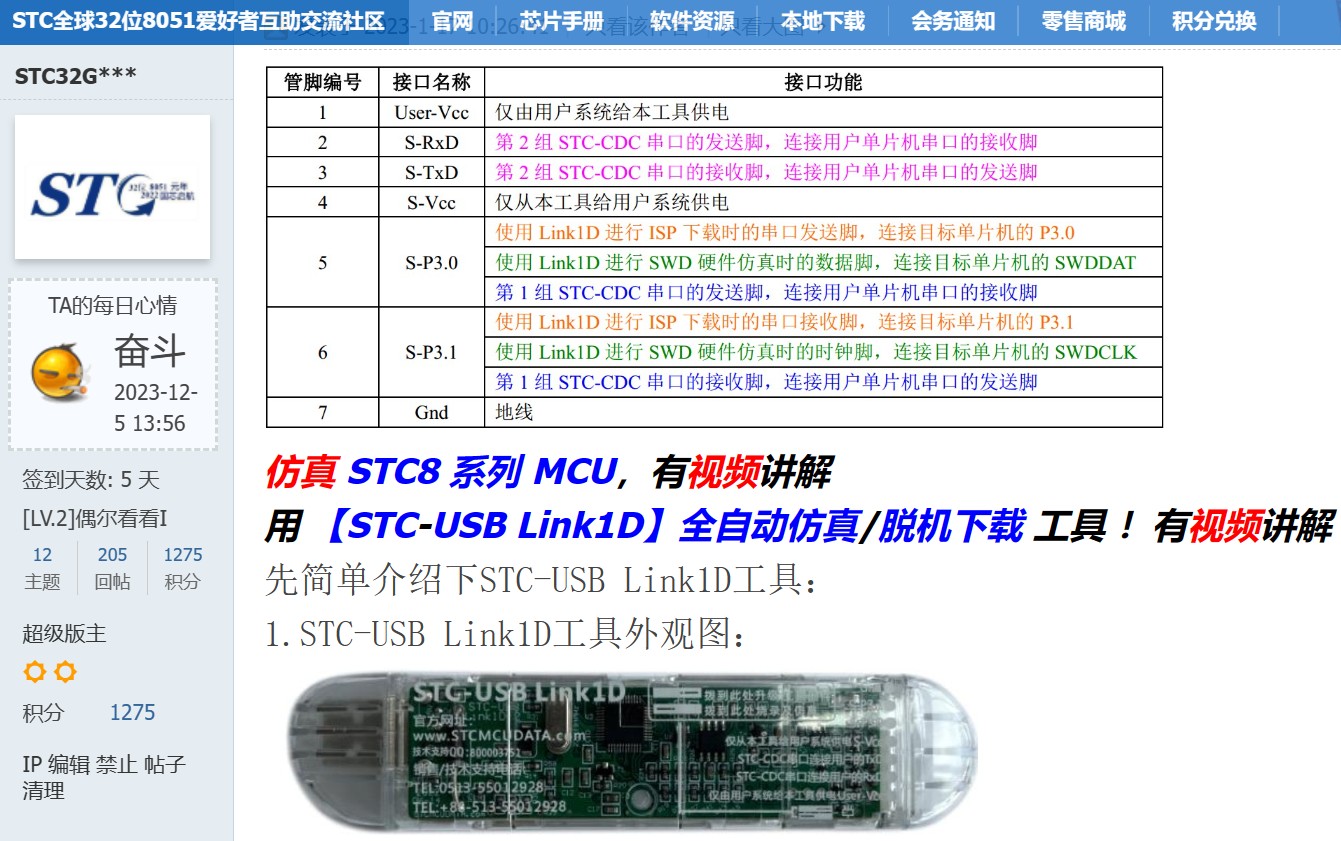

【新提醒】仿真 STC8 系列 MCU，用 STC-USB Link1D 全自动仿真/脱机下载 工具 ！ 有视频讲解 - 仿真/ISP下载/做自己的ISP/编译器/头文件 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

梁***

小鸟*** 发表于 2023-12-19 19:23
可是我是的实物连接图里带了个滑动变阻器，然后我用万用表测了电压是没有问题的，接地也是用的GND，而且AD ...

ADC_FLAG一直检测不结束，只有两种可能：
1、你用的MCU没有ADC功能（比如用了STC8G1K08-8PIN没有ADC）。
2、没有开启ADC电源。

ADC模块是一个纯硬件的外设，只要初始化正确，一旦启动，必然会结束。

小鸟***

梁*** 发表于 2023-12-19 22:32
ADC_FLAG一直检测不结束，只有两种可能：
1、你用的MCU没有ADC功能（比如用了STC8G1K08-8PIN没有ADC）。
...

感谢梁工，问题找到了，是没有开启ADC电源，是代码写错了，ADC开启电源的时候用了&=，导致一直没开启电源

小鸟***

感谢回复问题的各位，问题找到了

神***

还是建议，用仿真来调试，查找问题更直观

Wd***

金天又加了一次客服，这次通过了，以个人名义申请了一个 STC-USB Link1D ，学习一个仿真怎么玩，之前每次都是打板回来焊好测试，有问题在打板，比较费时费钱，喜望通过仿真能改善一下，少打板子
