两路PWM控制和两路占空比捕获问题 | 已解决

Nan***

手上有两台同型号 24V供电的变频泵，输入控制信号为 PWM信号，输出反馈信号也为 PWM信号（实时反映泵的运行状态），想用 STC8H8K643U设计个控制器，同时输出两路PWM信号分别控制泵的转速，并且可以同时捕获两台水泵的反馈占空比，实时检测泵的运行状态。


初步方案：使用 PWM7 和 PWM8 分别作为输入控制信号的发生器。使用 PWM1P 和 PWM3P作为两个反馈信号的捕获通道。由于要同时捕获两路信号，因此不能设置为上升沿信号为复位触发信号，如果不能自动复位寄存器的话，按照如下例程，如果寄存器溢出了该如何处理呢？

神***

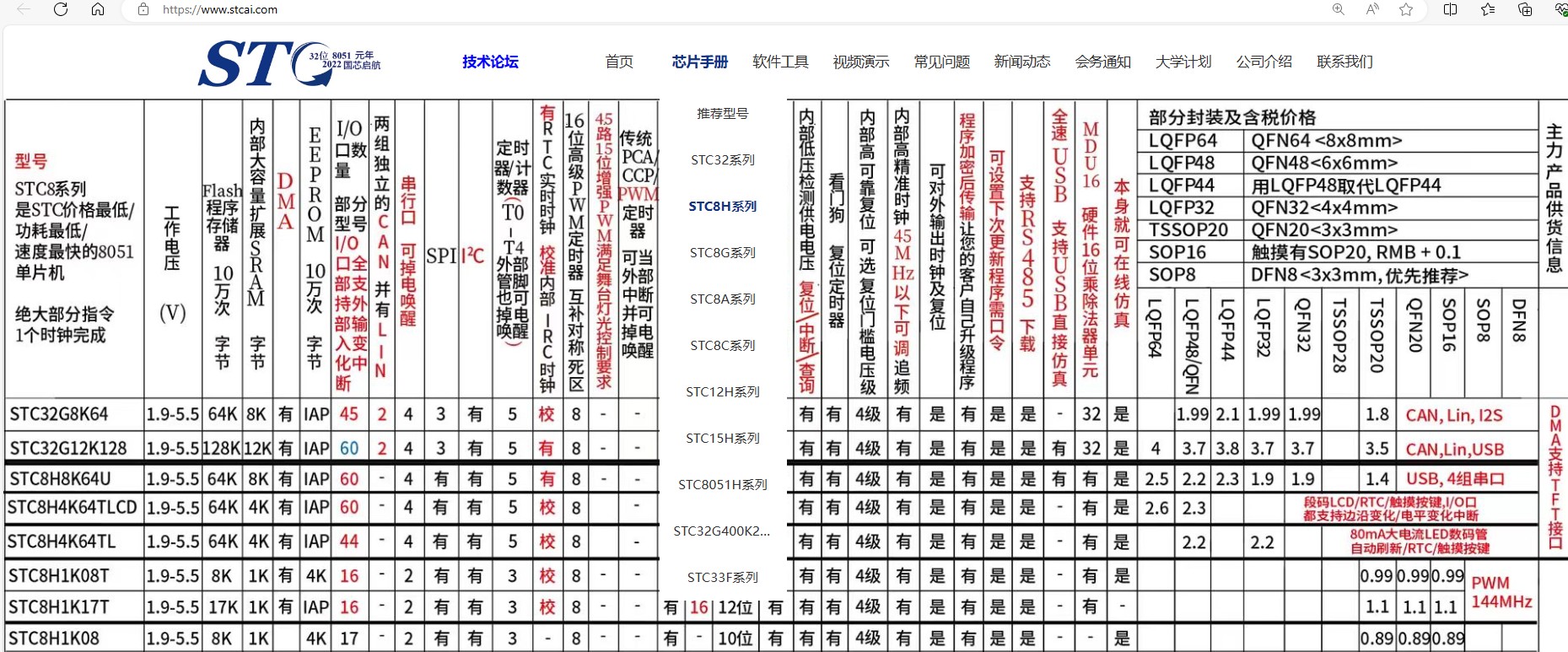

看最新的数据手册

www.stcai.com

神***

专家补充的PWM视频讲解

https://www.stcaimcu.com/forum.p ... =3184&extra=&page=1

Nan***

神*** 发表于 2023-12-15 19:42
专家补充的PWM视频讲解

https://www.stcaimcu.com/forum.p ... =3184&extra=&page=1

寄存器溢出了该怎么处理呢？也没说明白呀

LAO***

Nan*** 发表于 2023-12-18 12:10
寄存器溢出了该怎么处理呢？也没说明白呀

估计你问的是计数值溢出吧???

当外部有故障, 输入电平无变化(无PWM信号), 引起计数值溢出,

很简单呀, 产生一个中断, 告诉 CPU, 本次测量无效, 无输入 PWM (或输入的 PWM 信号 频率太低, 需软件后续作扩展范围处理)

梁***

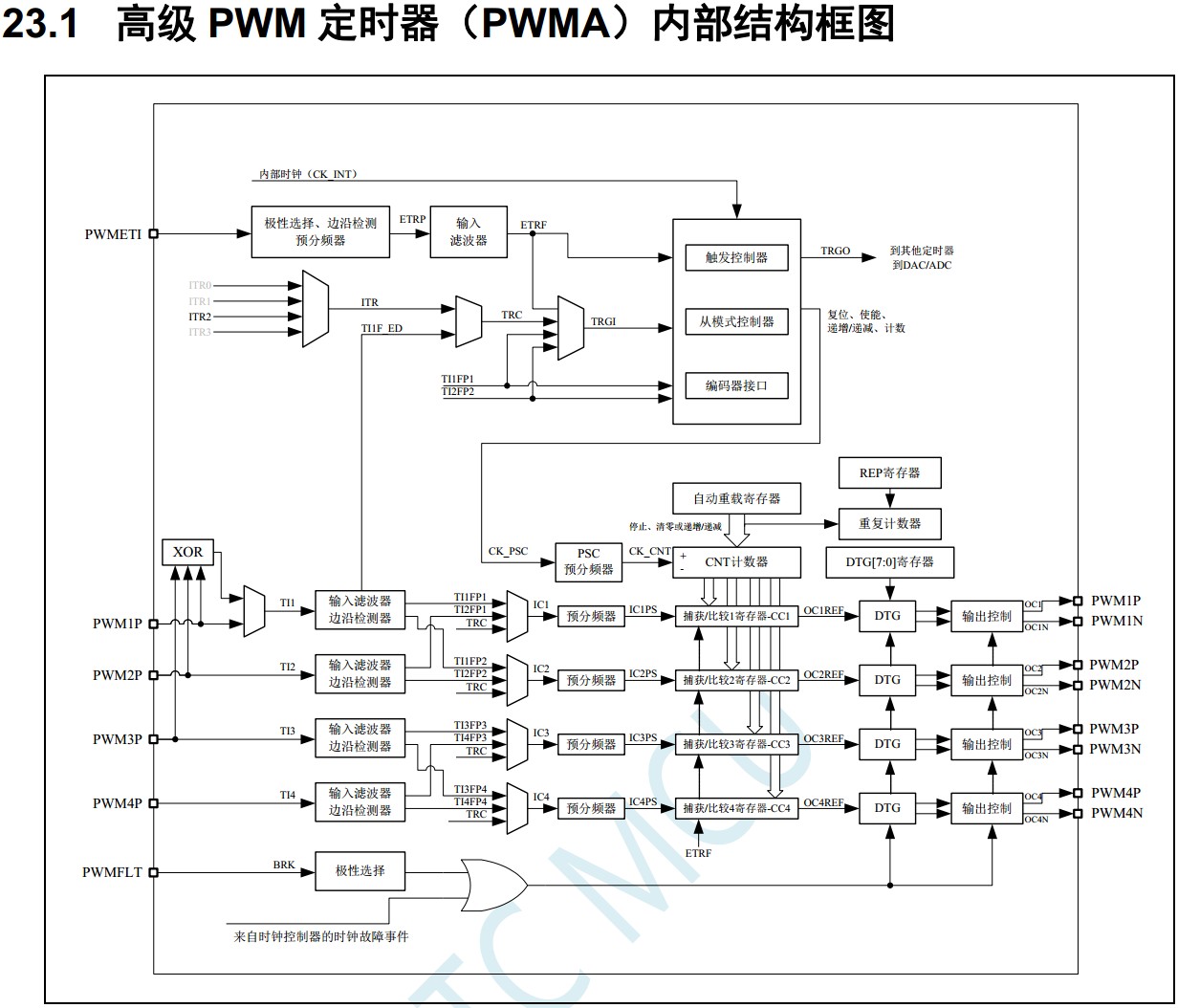

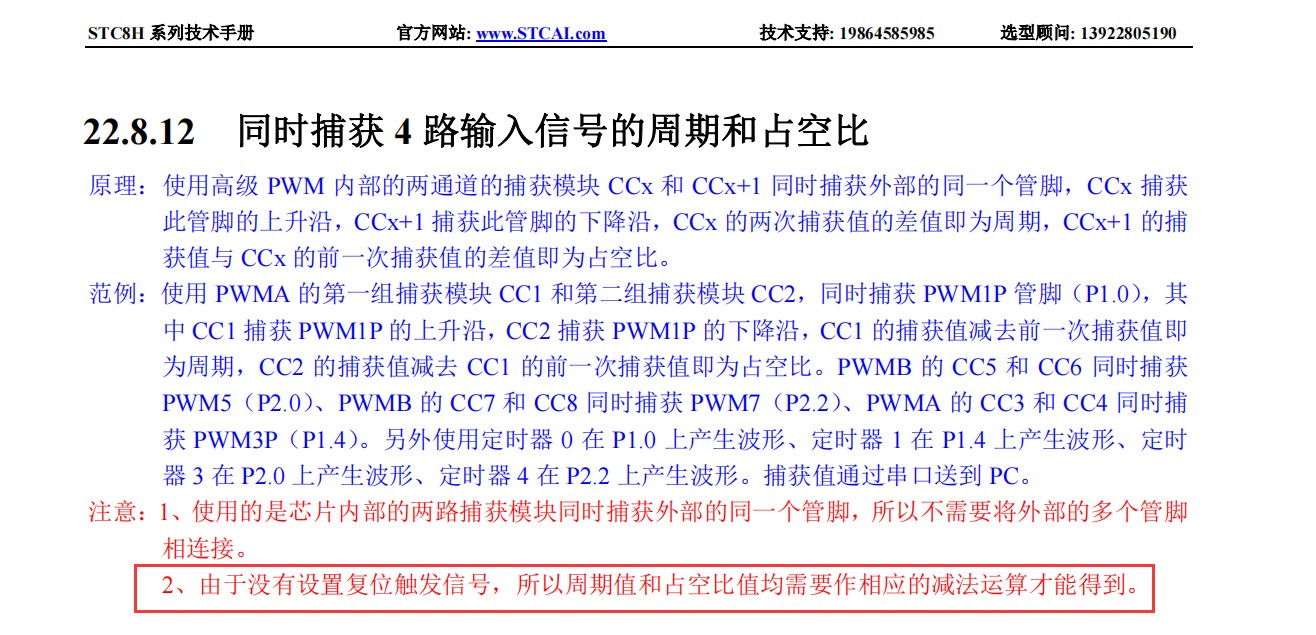

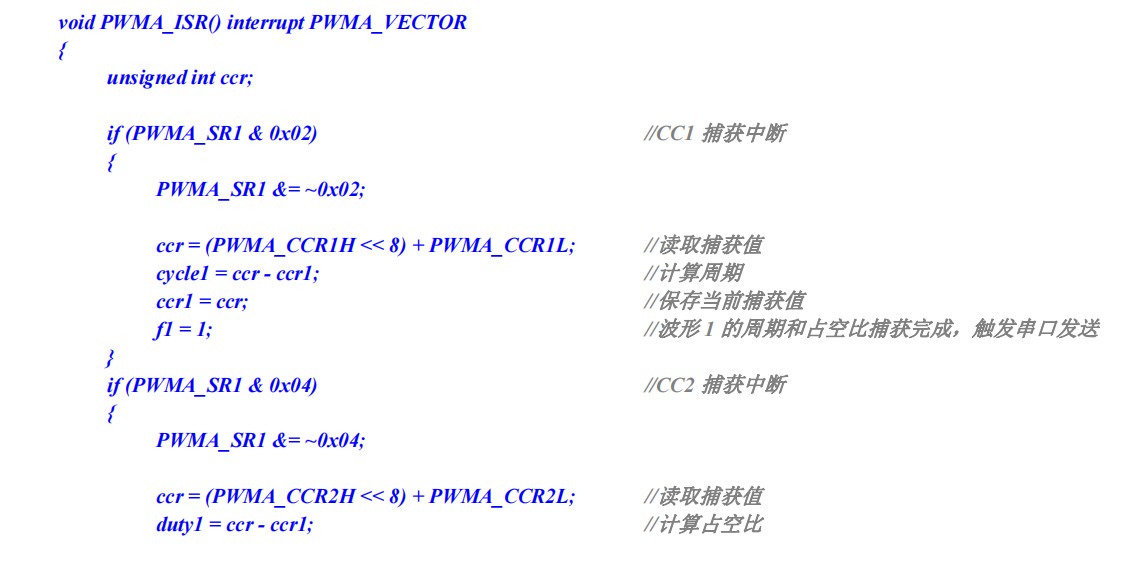

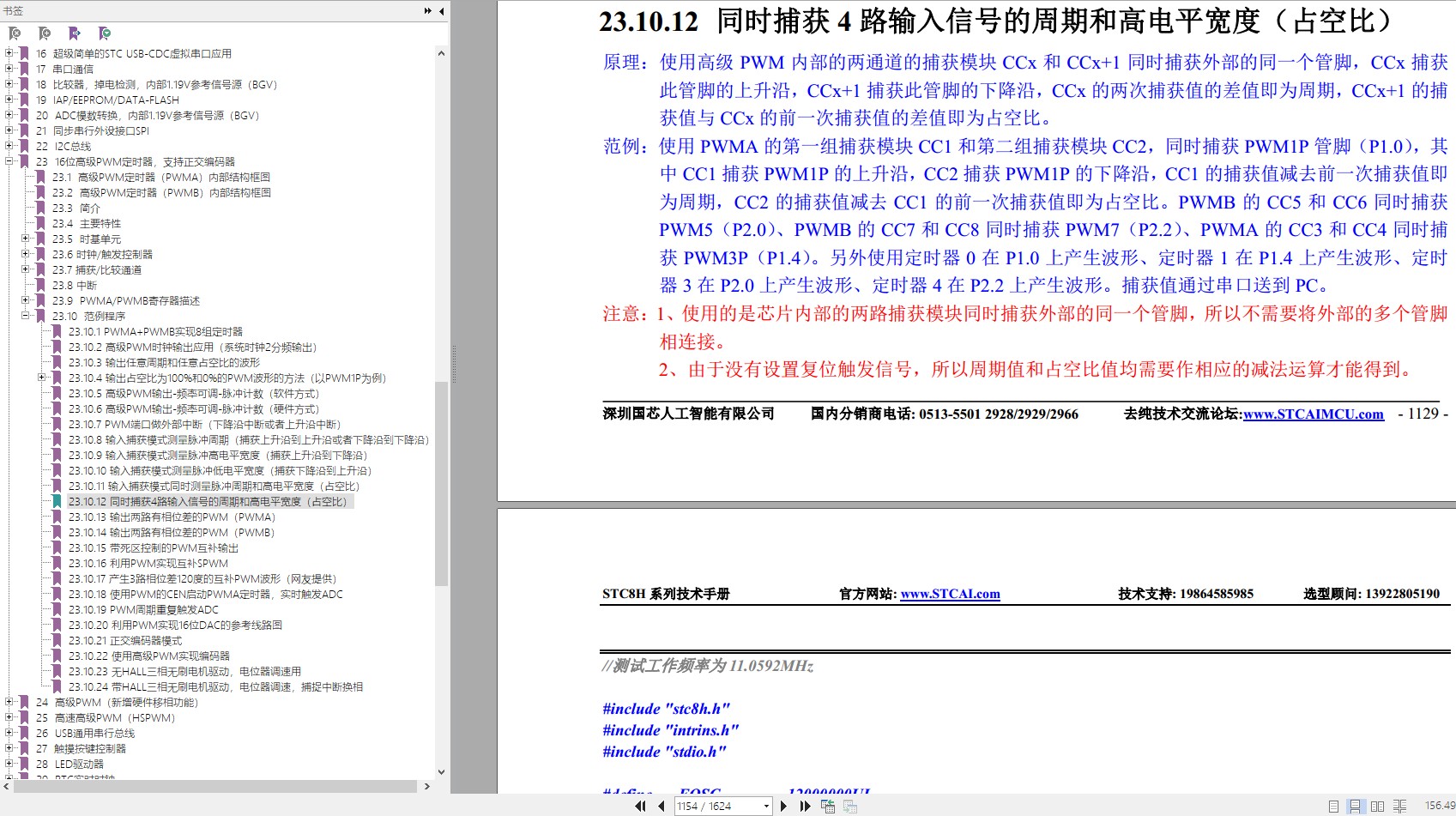

请下载下面链接的例程，参考“19-PWMA-同时捕获P1口2路输入信号的周期和占空比”，就是你这种应用的。

STC8H系列-高级PWM范例程序下载
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=1779
(出处: 国芯论坛-STC全球32位8051爱好者互助交流社区)

Nan***

梁*** 发表于 2023-12-18 22:55
请下载下面链接的例程，参考“19-PWMA-同时捕获P1口2路输入信号的周期和占空比”，就是你这种应用的。

STC ...

已解决，谢谢梁工

Nan***

LAO*** 发表于 2023-12-18 14:14
估计你问的是计数值溢出吧???

当外部有故障, 输入电平无变化(无PWM信号), 引起计数值溢出,

谢谢老铁
