STC8H4K64TL的RTC是不是没有星期寄存器

Nyz***

如题

LAO***

估计没有 (手册上未注明).

如需要, 自已定义一个 CHAR 字节, 以 每天时间到 中断, 来个 0-6 的循环计数吧, 1-6 表示 星期一到星期六, 0 表示 星期日.

很简单的, 没几行代码.

神***

LAO*** 发表于 2023-12-14 02:04
估计没有 (手册上未注明).

如需要, 自已定义一个 CHAR 字节, 以 每天时间到 中断, 来个 0-6 的循环计数吧, ...

我也是迷糊了，当时没提加： 周日 ，周一  ~  周六

LAO***

神*** 发表于 2023-12-14 07:51
我也是迷糊了，当时没提加： 周日 ，周一  ~  周六

标准的 RTC , 是应该有星期寄存器的

神***

亏大了，竟然以为不需要： 星期

LAO***

RTC实时时钟IC：FH8563

（内置64字节RAM、32K输出、时钟精度调整寄存器）

器件概述

FH8563是一种具有标准IIC接口的实时时钟芯片,CPU可使用该接口通过6位地址寻址来读写片内64字节寄存器的数据(包括时间寄存器、报警寄存器、控制寄存器、通用SRAM寄存器)。FH8563内置单路定时/报警中断输出,报警中断时间最长可设至100年;内置时钟精度数字调整功能，可以在很宽的范围内校正时钟的偏差(-189ppm～+189ppm,分辨率3.05ppm),并通过外置的温度传感器可设定适应温度变化的调整值，实现在宽温范围内高精度的计时功能 ；具有独立的32768hz方波脉冲输出脚。该芯片可满足对实时时钟芯片的各种需要，为工业级产品，是在选用实时时钟IC时的理想选择。

主要性能特点：

> 低功耗： 1.0μA 典型值(VDD=3.0V，Ta=25℃）。

> 工作电压：1.8～5.5V，工作温度：-40℃～+85℃。

> 标准IIC总线接口方式,最高速度400KHZ(4.5V～5.5V)

> 年、月、日、星期、时、分、秒的BCD码输入/输出,并可通过独立的地址访问各时间寄存器。

> 闰年自动调整功能(从2000年～2099年)

> 可选择12/24小时制式

> 内置年、月、日、星期、时、分、秒共7字节的报警数据寄存器及1字节的报警允许寄存器。

> 内置44字节通用SRAM寄存器可用于存储用户的一般数据

> 三种中断均可选择从INT脚输出,并具有两个中断标志位

> 可设定并自动重置的单路报警中断功能（时间范围最长设至100年）,年、月、日、星期、时、分、秒报警共有96种组合方式，并有单事件报警 和周期性报警两种中断输出模式。

> 周期性频率中断输出:从32768Hz～1/16Hz……1秒共十五种方波脉冲

> 具有独立的、可控的32768HZ方波脉冲输出脚32K

> 自动重置的8位倒计时定时器,可选的4种时钟源（4096HZ、64HZ、1HZ、1/60HZ）。

> 内置时钟精度数字调整功能，可通过程序来调整走时的快慢。用户采用外置的温度传感器，设定适应温度变化的调整值，可实现在宽温范围内 高精度的计时功能。

> 内置IIC总线0.5秒自动复位功能(从Start命令开始计时),保证时钟数据的有效性及可靠性,避免IIC总线挂死问题。

> 内置三个时钟数据写保护位, 避免对数据的误写操作，可更好地保护时钟数据。

> 内置上电复位电路及指示位

> 内置电源稳压,内部计时电压可低至1.5V

> 芯片管脚抗静电(ESD)>4KV

> 软件与ForDevices的FH1307全兼容

> CMOS 工艺

> 封装形式:SOP8/MSOP8

LAO***

不但少了星期寄存器, 月寄存器 和 年寄存器, 同样也少了, 属于简化版的  RTC实时时钟, 老姚 这次亏大了

LAO***

争取下批次芯片加进去吧~~~

pangs***

DS1302

梁***

LAO*** 发表于 2023-12-14 08:26
不但少了星期寄存器, 月寄存器 和 年寄存器, 同样也少了, 属于简化版的  RTC实时时钟, 老姚 这次亏大了  ...

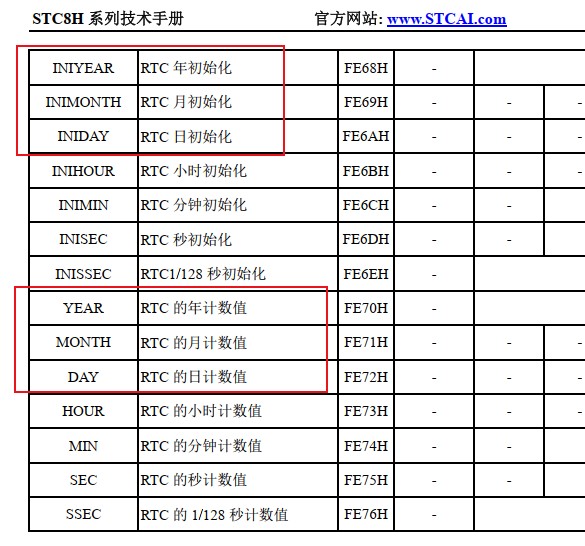

年寄存器和月寄存器也少了？   看看红框里的寄存器是什么？大声念出来。
