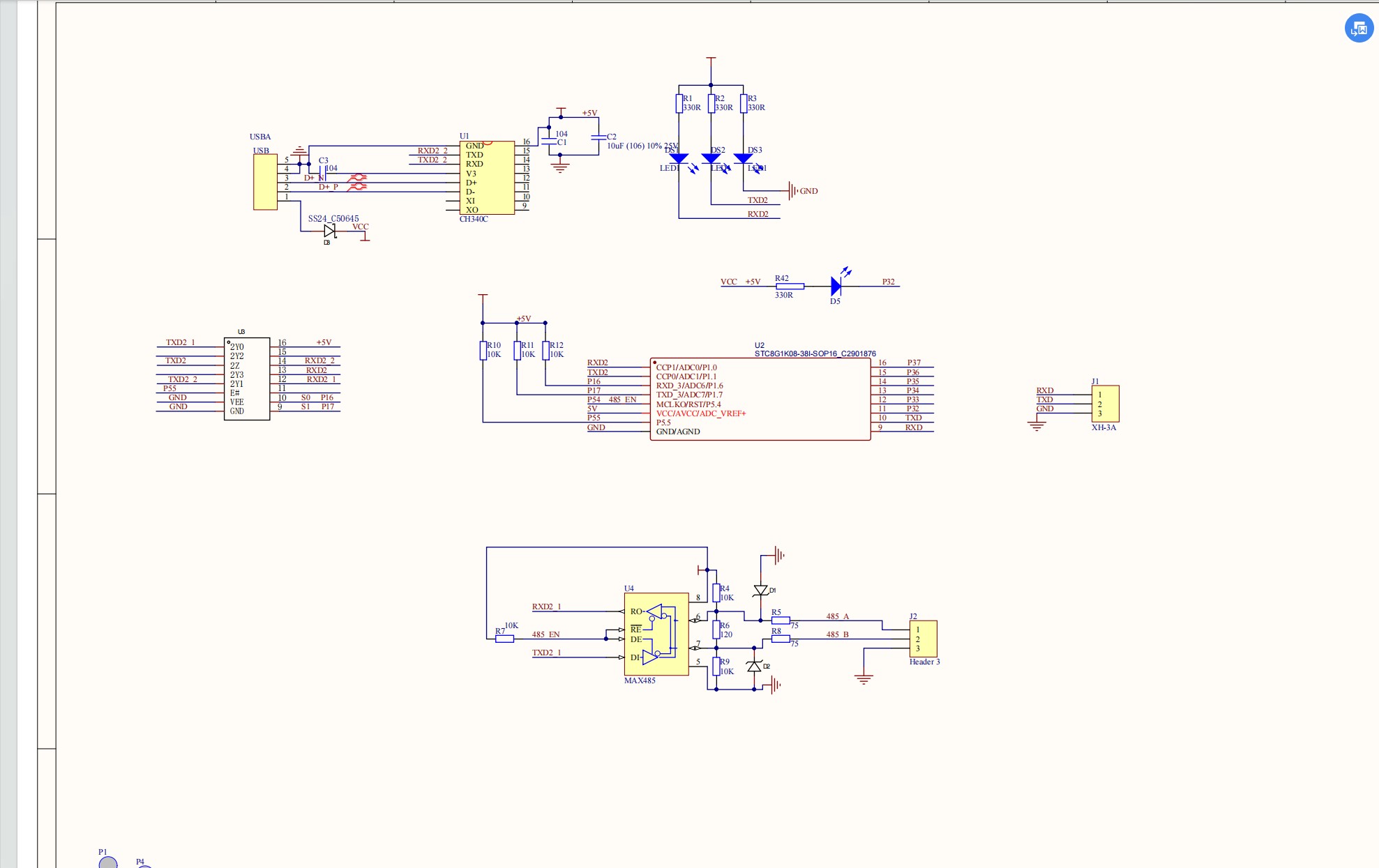

新打样了一批小板，有个串口2 做的是USB转TTL的，原理图如下，串口1做烧录口，通讯和烧录都没问题，串口2折腾半天都没数据互通
代码几乎所有官方例程都试过了 ，贴一下吧
/*------------------------------------------------------------------*/
/* --- STC MCU International Limited -------------------------------*/
/* --- STC 1T Series MCU Demo --------------------------------------*/
/* --- Fax: 86-0513-55012956,55012947,55012969 ---------------------*/
/* --- Tel: 86-0513-55012928,55012929,55012966 ---------------------*/
/* --- Web: www.stcai.com ------------------------------------------*/
/* --- BBS: www.stcaimcu.com ---------------------------------------*/
/* If you want to use the program or the program referenced in the */
/* article, please specify in which data and procedures from STC */
/*------------------------------------------------------------------*/
/*********************************************************/
// #define MAIN_Fosc 24000000L //定义主时钟
// #define MAIN_Fosc 22118400L //定义主时钟
#define MAIN_Fosc 11059200L //定义主时钟
#include "..\..\STC8Gxxx.h"
/************* 功能说明 **************
请先别修改程序, 直接下载"06-串口1-串口2-同时中断收发-C语言"里的"UART1-UART2.hex"测试,主频选择11.0592MHZ. 测试正常后再修改移植.
2个串口(串口1 串口2)全双工中断方式收发通讯程序。
通过PC向MCU发送数据, MCU收到后通过串口把收到的数据原样返回.
默认参数:
所有串口均设置均为 1位起始位, 8位数据位, 1位停止位, 无校验.
每个串口可以使用不同的波特率.
串口1(P3.0 P3.1): 115200bps.
串口2(P1.0 P1.1): 57600bps.
******************************************/
/************* 本地常量声明 **************/
#define RX1_Length 128 /* 接收缓冲长度 */
#define RX2_Length 128 /* 接收缓冲长度 */
/************* 本地变量声明 **************/
u8 xdata RX1_Buffer[RX1_Length]; //接收缓冲
u8 xdata RX2_Buffer[RX2_Length]; //接收缓冲
u8 TX1_read,RX1_write; //读写索引(指针).
u8 TX2_read,RX2_write; //读写索引(指针).
bit B_TX1_Busy,B_TX2_Busy; // 发送忙标志
/************* 本地函数声明 **************/
void UART1_config(u32 brt, u8 timer, u8 io); // brt: 通信波特率, timer=2: 波特率使用定时器2, 其它值: 使用Timer1做波特率. io=0: 串口1切换到P3.0 P3.1, =1: 切换到P3.6 P3.7, =2: 切换到P1.6 P1.7, =3: 切换到P4.3 P4.4.
void UART2_config(u32 brt, u8 timer, u8 io); // brt: 通信波特率, timer=任意值: 波特率使用定时器2. io=0: 串口2切换到P1.0 P1.1, =1: 切换到P4.6 P4.7.
void UART1_PrintString(u8 *puts);
void UART2_PrintString(u8 *puts);
//========================================================================
// 函数: void main(void)
// 描述: 主函数
// 参数: none.
// 返回: none.
// 版本: VER1.0
// 日期: 2018-4-2
// 备注:
//========================================================================
void main(void)
{
u8 i;
EAXRAM();
UART1_config(115200UL, 1, 0); // brt: 通信波特率, timer=2: 波特率使用定时器2, 其它值: 使用Timer1做波特率. io=0: 串口1切换到P3.0 P3.1, =1: 切换到P3.6 P3.7, =2: 切换到P1.6 P1.7, =3: 切换到P4.3 P4.4.
UART2_config( 57600UL, 2, 0); // brt: 通信波特率, timer=任意值: 波特率使用定时器2. io=0: 串口2切换到P1.0 P1.1, =1: 切换到P4.6 P4.7.
EA = 1;
for(i=0; i<RX1_Length; i++) RX1_Buffer = 0;
B_TX1_Busy = 0;
TX1_read = 0;
RX1_write = 0;
for(i=0; i<RX2_Length; i++) RX2_Buffer = 0;
B_TX2_Busy = 0;
TX2_read = 0;
RX2_write = 0;
UART1_PrintString("STC8G系列 UART1 Test!\r\n");
UART2_PrintString("STC8G系列 UART2 Test!\r\n");
while (1)
{
if((TX1_read != RX1_write) && !B_TX1_Busy) //收到过数据, 并且发送空闲
{
B_TX1_Busy = 1; //标志发送忙
SBUF = RX1_Buffer[TX1_read]; //发一个字节
if(++TX1_read >= RX1_Length) TX1_read = 0; //避免溢出处理
}
if((TX2_read != RX2_write) && !B_TX2_Busy) //收到过数据, 并且发送空闲
{
B_TX2_Busy = 1; //标志发送忙
S2BUF = RX2_Buffer[TX2_read]; //发一个字节
if(++TX2_read >= RX2_Length) TX2_read = 0; //避免溢出处理
}
}
}
//========================================================================
// 函数: SetTimer2Baudraye(u16 dat)
// 描述: 设置Timer2做波特率发生器。
// 参数: dat: Timer2的重装值.
// 返回: none.
// 版本: VER1.0
// 日期: 2018-4-2
// 备注:
//========================================================================
void SetTimer2Baudrate(u16 dat) // 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
{
AUXR &= ~(1<<4); //Timer stop
AUXR &= ~(1<<3); //Timer2 set As Timer
AUXR |= (1<<2); //Timer2 set as 1T mode
TH2 = (u8)(dat >> 8);
TL2 = (u8)dat;
IE2 &= ~(1<<2); //禁止中断
AUXR |= (1<<4); //Timer run enable
}
//========================================================================
// 函数: void UART1_config(u32 brt, u8 timer, u8 io)
// 描述: UART1初始化函数。
// 参数: brt: 通信波特率.
// timer: 波特率使用的定时器, timer=2: 波特率使用定时器2, 其它值: 使用Timer1做波特率.
// io: 串口1切换到的IO, io=0: 串口1切换到P3.0 P3.1, =1: 切换到P3.6 P3.7, =2: 切换到P1.6 P1.7, =3: 切换到P4.3 P4.4.
// 返回: none.
// 版本: VER1.0
// 日期: 2018-4-2
// 备注:
//========================================================================
void UART1_config(u32 brt, u8 timer, u8 io) // brt: 通信波特率, timer=2: 波特率使用定时器2, 其它值: 使用Timer1做波特率. io=0: 串口1切换到P3.0 P3.1, =1: 切换到P3.6 P3.7, =2: 切换到P1.6 P1.7, =3: 切换到P4.3 P4.4.
{
brt = 65536UL - (MAIN_Fosc / 4) / brt;
if(timer == 2) //波特率使用定时器2
{
AUXR |= 0x01; //S1 BRT Use Timer2;
SetTimer2Baudrate((u16)brt);
}
else //波特率使用定时器1
{
TR1 = 0;
AUXR &= ~0x01; //S1 BRT Use Timer1;
AUXR |= (1<<6); //Timer1 set as 1T mode
TMOD &= ~(1<<6); //Timer1 set As Timer
TMOD &= ~0x30; //Timer1_16bitAutoReload;
TH1 = (u8)(brt >> 8);
TL1 = (u8)brt;
ET1 = 0; // 禁止Timer1中断
INT_CLKO &= ~0x02; // Timer1不输出高速时钟
TR1 = 1; // 运行Timer1
}
// if(io == 1) {S1_USE_P32P33(); P3n_standard(0x0c);} //切换到 P3.2 P3.3 用于8脚MCU
// else if(io == 2) {S1_USE_P54P53(); P5n_standard(0x18);} //切换到 P5.4 P5.3 用于8脚MCU
if(io == 1) {S1_USE_P36P37(); P3n_standard(0xc0);} //切换到 P3.6 P3.7
else if(io == 2) {S1_USE_P16P17(); P1n_standard(0xc0);} //切换到 P1.6 P1.7
else if(io == 3) {S1_USE_P43P44(); P4n_standard(0x18);} //切换到 P4.3 P4.4
else {S1_USE_P30P31(); P3n_standard(0x03);} //切换到 P3.0 P3.1
SCON = (SCON & 0x3f) | (1<<6); // 8位数据, 1位起始位, 1位停止位, 无校验
// PS = 1; //高优先级中断
ES = 1; //允许中断
REN = 1; //允许接收
}
//========================================================================
// 函数: void UART2_config(u32 brt, u8 timer, u8 io)
// 描述: UART2初始化函数。
// 参数: brt: 通信波特率.
// timer: 波特率使用的定时器, timer=任意值: 波特率使用定时器2.
// io: 串口2切换到的IO, io=0: 串口2切换到P1.0 P1.1, =1: 切换到P4.6 P4.7.
// 返回: none.
// 版本: VER1.0
// 日期: 2018-4-2
// 备注:
//========================================================================
void UART2_config(u32 brt, u8 timer, u8 io) // brt: 通信波特率, timer=任意值: 波特率使用定时器2. io=0: 串口2切换到P1.0 P1.1, =1: 切换到P4.6 P4.7.
{
brt = 65536UL - (MAIN_Fosc / 4) / brt;
if(timer == 2) SetTimer2Baudrate((u16)brt); //波特率使用定时器2
else SetTimer2Baudrate((u16)brt); //波特率使用定时器2 两个条件都使用Timer2, 是为了跟另外串口函数兼容
S2CON &= ~(1<<7); // 8位数据, 1位起始位, 1位停止位, 无校验
IE2 |= 1; //允许中断
S2CON |= (1<<4); //允许接收
if(io == 1) { P_SW2 |= 1; P4n_standard(0xc0);} //切换到 P4.6 P4.7
else { P_SW2 &= ~1; P1n_standard(0x03);} //切换到 P1.0 P1.1
}
//========================================================================
// 函数: void UART1_PrintString(u8 *puts)
// 描述: 串口1字符串打印函数
// 参数: puts: 字符串指针.
// 返回: none.
// 版本: VER1.0
// 日期: 2018-4-2
// 备注:
//========================================================================
void UART1_PrintString(u8 *puts)
{
for (; *puts != 0; puts++)
{
B_TX1_Busy = 1; //标志发送忙
SBUF = *puts; //发一个字节
while(B_TX1_Busy); //等待发送完成
}
}
//========================================================================
// 函数: void UART2_PrintString(u8 *puts)
// 描述: 串口2字符串打印函数
// 参数: puts: 字符串指针.
// 返回: none.
// 版本: VER1.0
// 日期: 2018-4-2
// 备注:
//========================================================================
void UART2_PrintString(u8 *puts)
{
for (; *puts != 0; puts++)
{
B_TX2_Busy = 1; //标志发送忙
S2BUF = *puts; //发一个字节
while(B_TX2_Busy); //等待发送完成
}
}
//========================================================================
// 函数: void UART1_int (void) interrupt UART1_VECTOR
// 描述: 串口1中断函数
// 参数: none.
// 返回: none.
// 版本: VER1.0
// 日期: 2018-4-2
// 备注:
//========================================================================
void UART1_int (void) interrupt UART1_VECTOR
{
if(RI)
{
RI = 0;
RX1_Buffer[RX1_write] = SBUF;
if(++RX1_write >= RX1_Length) RX1_write = 0;
}
if(TI)
{
TI = 0;
B_TX1_Busy = 0;
}
}
//========================================================================
// 函数: void UART2_int (void) interrupt UART2_VECTOR
// 描述: 串口2中断函数
// 参数: none.
// 返回: none.
// 版本: VER1.0
// 日期: 2018-4-2
// 备注:
//========================================================================
void UART2_int (void) interrupt UART2_VECTOR
{
if(RI2)
{
CLR_RI2();
RX2_Buffer[RX2_write] = S2BUF;
if(++RX2_write >= RX2_Length) RX2_write = 0;
}
if(TI2)
{
CLR_TI2();
B_TX2_Busy = 0;
}
}
还是跑不通
|
|
|手机版|小黑屋|深圳国芯人工智能有限公司
( 粤ICP备2022108929号-2 )
发表于 2023-12-12 09:44:18
毕竟STC8G还要便宜一点儿
