关于STC8G adc的问题请教

单片***

我用的是stc8g1k08a，我的理解是选择左对齐模式（如果精度要求不高）那就是一个8位ADC，因为只取高8位，如果选择右对齐模式那就是一个10位ADC，ADC参考电压就是VCC，不知道这样理解对不对？？？有一点疑惑的是，如果ADC电压大于VCC电压会怎么样呢？是最大值？还是有溢出呢？？？

求大神解答

单片***

请求各位老师傅解惑

神***

ADC电压大于VCC电压会怎么样呢？是最大值？还是有溢出呢？？？
===烧坏芯片，所以分压到 《=  ADC-VREF+/MCU-VCC
===还没坏，还能工作 ？ 满量程

单片***

神*** 发表于 2023-12-9 15:57
ADC电压大于VCC电压会怎么样呢？是最大值？还是有溢出呢？？？
===烧坏芯片，所以分压到 《=  ADC-VREF+/MC ...

师傅您好，我的理解是选择左对齐模式（如果精度要求不高）那就是一个8位ADC，因为只取高8位，如果选择右对齐模式那就是一个10位ADC，ADC参考电压就是VCC，不知道这样理解对不对？？？我这个理解对吗？

神***

10位ADC，取高8位，可以

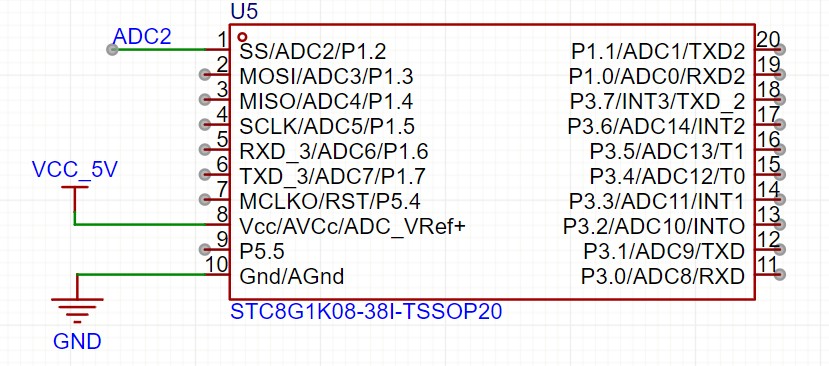

VCC/AVCC, 本图，就是 ADC-VREF+

单片***

神*** 发表于 2023-12-9 18:51
10位ADC，取高8位，可以
VCC/AVCC, 本图，就是 ADC-VREF+

，明白了，10位ADC取高8位，等于8位ADC（0~255），VCC就是ADC-VREF+（参考电压）,只是图上没有体现出来

梁***

在IO或整个MCU还没损坏之前，读到的是满量程的读数。

jkwn***

神*** 发表于 2023-12-9 15:57
ADC电压大于VCC电压会怎么样呢？是最大值？还是有溢出呢？？？
===烧坏芯片，所以分压到 《=  ADC-VREF+/MC ...

您好，我想问一下这个型号，
VCC，ADC_VRef+是同一个引脚，那我这个电位器电路可以吗，
单片机和电位器用的同一个电源都是VCC_5v

神***

jkwn*** 发表于 2025-6-14 11:31
您好，我想问一下这个型号，
VCC，ADC_VRef+是同一个引脚，那我这个电位器电路可以吗，
单片机和电位器用 ...

可以， R23可以直接短接

jkwn***

神*** 发表于 2025-6-14 11:49
可以， R13可以直接短接

您说的是R23吗？我图里只有R23
