请问下，这种数码管需要接限流电阻吗

sky*** · 发表于 2023-12-9 14:30:29

这种数码管总共才5个脚，接在5个IO口上，请问需要接限流电阻吗？

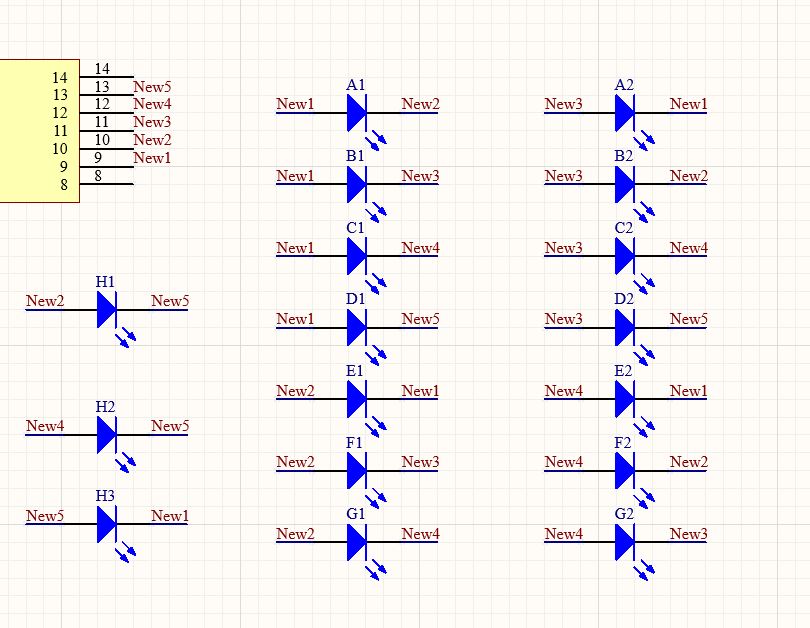

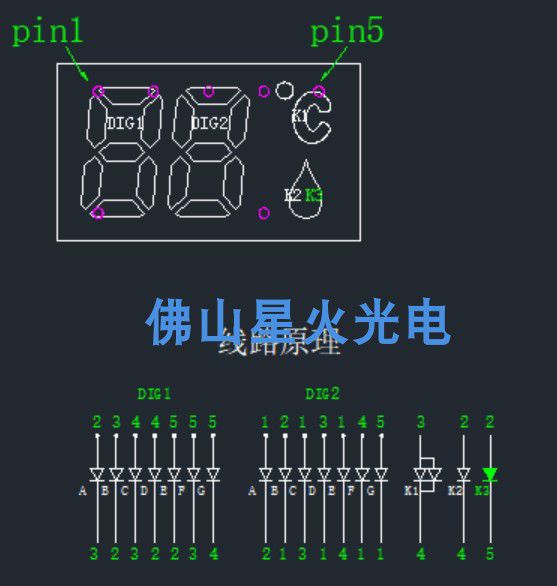

图2是我的接法，单片机用的是STC8H1K08T，数码管内LED用的是普通的0603LED

lzz*** · 发表于 2023-12-9 21:13:43

一般IO口驱动能力是20MA 一般贴片LED工作电流小于10MA 1-3MA都可以点亮
所以需要按照需要亮度设置限流电阻如果是专业芯片驱动这些数码管就不需要了

sky*** · 发表于 2023-12-10 13:57:01

lzz*** 发表于 2023-12-9 21:13
一般IO口驱动能力是20MA 一般贴片LED工作电流小于10MA 1-3MA都可以点亮
所以需要按照需要亮度设置 ...

但是这个图总共只用了5个IO口，也不好加限流电阻啊

xxkj*** · 发表于 2023-12-12 10:51:09

按常规接法，如果想加1K的，这里能否每个IO口都加500？

sky*** · 发表于 2023-12-13 15:14:12

xxkj*** 发表于 2023-12-12 10:51
按常规接法，如果想加1K的，这里能否每个IO口都加500？

额，我有想过，所以每个都接了300R，但是在快速刷新的情况下，很暗

LAO*** · 发表于 2023-12-13 16:26:07

每个 IO 口设置强推挽输出, 串 150R 试试, 如还是较暗, 就没办法了, 动态扫描驱动电流不够.

LAO*** · 发表于 2023-12-13 16:28:06

需外加驱动, 或用两个 IO 口并联使用, 以增加输出电流.

183443*** · 发表于 2023-12-13 19:00:54

如果是动态刷新的，我觉得可以不用加限流电阻，不过还是建议用595芯片相关的

LAO*** · 发表于 2023-12-13 19:53:38

595芯片, 在这上面用不上, 因为驱动必须为特殊的动态扫描.

18纯情*** · 发表于 2023-12-13 20:59:47

建议还是加上限流电阻较好
