STC8新设计将搭载新MDU32硬件32位加减乘除移位，向64位超算进军，请建议

神***

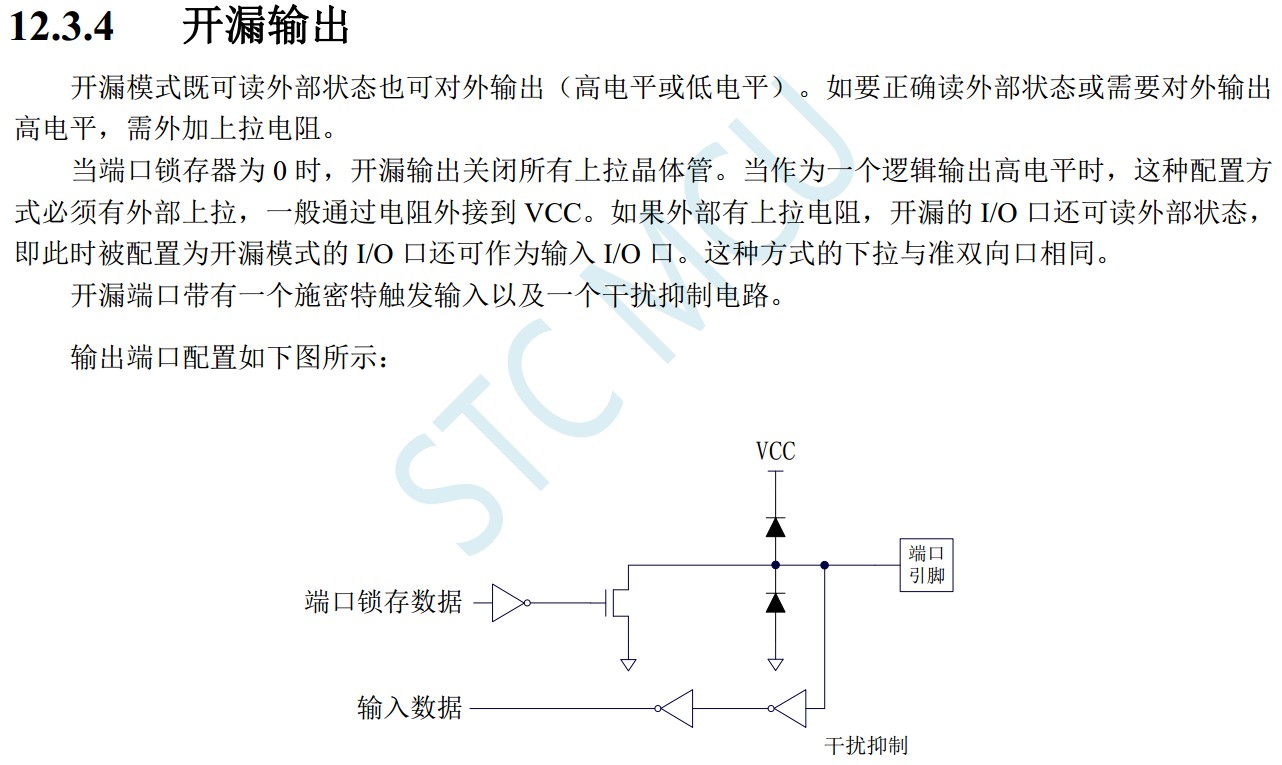

你想 24V 给 MCU_VCC 供电 ？

飞***

STC爱好者 发表于 2023-12-13 08:40
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=3184&extra=&page=1

你好， 里面的例程代码哪里能找到？我在stc-isp-v6.92D.exe里面找不到这DMA这些例程

清风***

飞*** 发表于 2023-12-14 15:20
你好， 里面的例程代码哪里能找到？我在stc-isp-v6.92D.exe里面找不到这DMA这些例程 ...

STC8H8K64U-DEMO-CODE-V9.6-20231025.zip (35.33 MB, 下载次数: 116)

2023-12-14 16:26 上传

点击文件名下载附件

神***

2023/12/14, 内部研发会议决定

计划先在 STC8H2K32U-45MHz-LQFP32, QFN32, TSSOP28, TSSOP20 中先加入

===老许建议的MDU32C版，好像我也建议过

===杨老师建议的MDU32D 全面学习中，这好像是64位8051的序曲？？？ 先筑基

MDU32C，最新为后续STC8系列设计的：

SFR

SFR	ADDR	FUNC	7	6	5	4	3	2	1	0
DMAIR	ED	Instruction				CMD[4:0]
ARCON	DD	Configuration/Status	CY	OV	SRL	SC[4:0]
R0	00	DataIn / ResultOut	R0[7:0]
R1	01	DataIn / ResultOut	R1[7:0]
R2	02	DataIn / ResultOut	R2[7:0]
R3	03	DataIn / ResultOut	R3[7:0]
R4	04	DataIn / ResultOut	R4[7:0]
R5	05	DataIn / ResultOut	R5[7:0]
R6	06	DataIn / ResultOut	R6[7:0]
R7	07	DataIn / ResultOut	R7[7:0]

XFR

SFR	ADDR	FUNC	7	6	5	4	3	2	1		0

FUNCTION

功能		Cycles	CMD
32b   *  32b	{R4,  R5, R6, R7}  ç  {R4, R5, R6, R7}  *  {R0,  R1, R2, R3}    Product is limited under 32-bits	3	0x02
32b   /  32b(unsigned)	{R4,  R5, R6, R7}  ç  {R4, R5, R6, R7}  /   {R0,  R1, R2, R3}    {R4,  R5, R6, R7}  ç  {R4, R5, R6, R7}  %  {R0,  R1, R2, R3}	19	0x04
32b   /  32bsigned	{R4,  R5, R6, R7}  ç  {R4, R5, R6, R7}  /   {R0,  R1, R2, R3}    {R4,  R5, R6, R7}  ç  {R4, R5, R6, R7}  %  {R0,  R1, R2, R3}	21	0x06
32b   Normalize	Shift  {R4, R5, R6, R7} left, until the MSB is “1”    The  shifted bits count will be stored back into SC[5:0]	6	0x08
32b   Shift	Shift  left or Shift Right according to SRL for SC[5:0] bits	6	0x0A
ADDC	{R4,  R5, R6, R7}  ç  {R4, R5, R6, R7}  +   {R0,  R1, R2, R3}  +  CY    CY  ç  Carry from ADDC    OV  ç  Overflow for signed operation            (   ( (R4[7]==0) & (R0[7]==0) ) & (SUM[31]==1)  ) ||            (   ( (R4[7]==1) & (R0[7]==1) ) & (SUM[31]==0)  )	3	0x0C
SUBBC	{R4,  R5, R6, R7}  ç  {R4, R5, R6, R7}  -   {R0,  R1, R2, R3}  -  CY    CY  ç  Carry from ADDC    OV  ç  Overflow for signed operation            (   ( (R4[7]==0) & (R0[7]==0) ) & (SUM[31]==1)  ) ||            (   ( (R4[7]==1) & (R0[7]==1) ) & (SUM[31]==0)  )	3	0x0E

老眼昏花，不知上面是不是，杨老师，老许 认可的：
===万里长征第一步，筑基，向 STC64位8051进军

zxcv***

神*** 发表于 2023-12-14 19:58
2023/12/14, 内部研发会议决定
计划先在 STC8H2K32U-45MHz-LQFP32, QFN32, TSSOP28, TSSOP20 中先加入===老 ...

这种加法和减法功能怎么样让编译器使用

神***

zxcv*** 发表于 2023-12-14 20:41
这种加法和减法功能怎么样让编译器使用

会提供 MDU32C@STC8 的库

神***

路虽远行则将至，事虽难做则必成
===杨老师来信勉励

LAO***

神*** 发表于 2023-12-9 08:17
大家认为这个 MDU32+ 还要增加哪些功能放到 STC8H系列中，抓紧提
===计划给 STC8H8K64U 进行全面升级到 STC ...

没什么大问题, 小问题有一点




1. 绿色部分 寄存器 , 必须为 R0R1R2R3  !

    否则与 C51无法匹配 !

2. 红色部分强列建议取消,  其参数可 放在 ACC 或 B 寄存器中, 好处: 函数是可重入的 , 否则, 存在两个 寄存器 DMAIR , ARCON , 无法实现原子操作, 所有函数都是不可重入的 !!!

    挡次下降一个级别不说, 性能指标适应性下降许多, 使用条件受到极大的限制, 不能和 现在的 C51高度吻合 ( 不能像现在的 C51正常多处调用 ), 否则极会发生数据冲突,造成计算结果错误,

    只能用现在的 MDU16工作方式(先关中断, 再运行), 而不是先进的 MDU32工作方式(与中断无关, 任何时候都可直接运行).

3.  蓝色部分是笔误, 应为 SUBBC

LAO***

关于 第 2点:

仔细想想, 不改也没事, 因为 MDU 运行时, CPU 停止工作, 在 置位  ARCON 之前先关中断, 影响中断响应几个时钟周期.

LAO***

其他建议:

1. 关于乘法, 能否 组成 32b * 32b --> 64b (或者 48b)
                   R4R5R6R7 * R0R1R2R3  --> R0R1R2R3R4R5R6R7 (或者 R2R3R4R5R6R7) ,
     R4R5R6R7 作为 LONG, INT 类型 乘法积,   R2R3R4R5 作为 24b  * 24b 小数乘法 积(单精度浮点数乘法要用到)

     另一方案是, 直接增加一条  32b * 32b ( 或者 24b  * 24b ) 小数乘法, 供 单精度浮点数乘法 专用

     这样, 一次乘法, 再加规格化, 即可 得到单精度浮点数乘法 之积.

     否则, 用 MDU32C 计算  单精度浮点数加减乘除法,  第一名 估计是浮点除法, 浮点加减法紧跟其后, 并列 第二名, 浮点乘法拖后腿, 倒数等一
