STC8新设计将搭载新MDU32硬件32位加减乘除移位，向64位超算进军，请建议

ch***

神*** 发表于 2023-12-10 10:15
STC32的 DMA-SPI 是设置的啥速度 ？ 驱动 WS2812B...
帮也开源下参考程序，供大家交叉参考

等有空了我整理一下源码发出来，话说stc也可以考虑整个硬件驱动，这玩意用量还是很大的，搞个便宜的就可以成专用驱动了

ch***

神*** 发表于 2023-12-10 10:15
STC32的 DMA-SPI 是设置的啥速度 ？ 驱动 WS2812B...
帮也开源下参考程序，供大家交叉参考

stc32f12k54驱动全彩led，无需反相，灯带数量只受xdata大小限制
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=5601
(出处: 国芯论坛-STC全球32位8051爱好者互助交流社区)
已上传

神***

ch*** 发表于 2023-12-10 19:23
stc32f12k54驱动全彩led，无需反相，灯带数量只受xdata大小限制
https://www.stcaimcu.com/forum.php?mod ...

感谢，已加精，已广为转发 51世界 共享


https://www.stcaimcu.com/forum.p ... amp;extra=#pid44047
SPI-DMA, 驱动全彩LED，猜猜驱动的谁
SPI-DMA@STC32F12K54驱动全彩LED，无需反相，灯带数量只受xdata大小限制

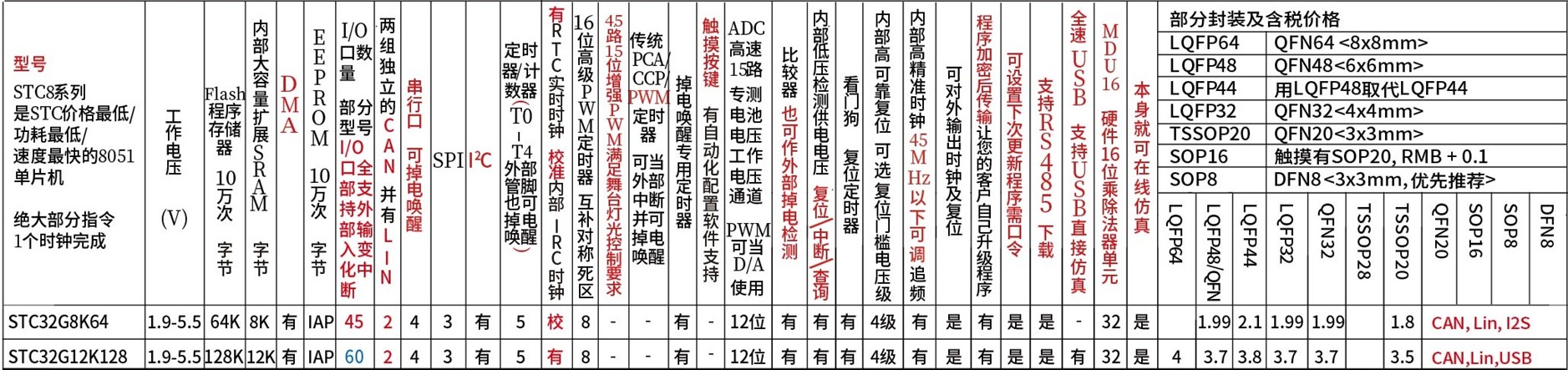

===STC32F12K54, 8K edata
===STC32F12K54, 4K xdata, xdata 可以做 DMA-SPI 的缓冲区

ch***

还有就是希望带sw硬件仿真的产品，默认开启仿真（切到其他口不占用3.0和3.1），像stm32那样，可以在程序中关闭仿真和把仿真口用作普通io。
这样的话开发起来直接keil里面下载不用先设置仿真芯片

zhude***

希望能带can通讯

神***

zhude*** 发表于 2023-12-10 20:06
希望能带can通讯

杨***

STC8H MDU32+功能设计

1.   STC MDU32+简介

（1）STC MDU32+是一款32位多功能数字运算单元。

（2）STC MDU32+使用一组扩展的32位/16位/8位通用寄存器来实现扩展运算的功能。

（3）由于STC8H的DATA空间很小，并且Keil的C51编译器缺省只使用8051的BANK0寄存器地址（DATA地址范围为00H～7H），因此STC MDU32+的扩展通用寄存器映射到地址00H～0FH的DATA空间，可以用传统的8051指令对其内容进行存取，实现了对8051的兼容。

（4）除了扩展通用寄存器，STCMDU32+还包含了一个扩展操作寄存器EOP（SFR）和一个扩展状态寄存器ESR以及一个扩展操作出错（比如除以0，操作溢出）专用中断INT_MDU32。

2.  STC MDU32+寄存器8位、16位、32位地址映射表

STC8H单片机系列

地址	0 / 8	1 / 9	2 / A	3 / B	4 / C	5 / D	6 / E	7 / F
8（08H）	EDX				ECX				32位名
	DX2		DX		CX2		CX		16位名
	BR8	BR9	BR10	BR11	BR12	BR13	BR14	BR15 / CL	8位名
0（00H）	EBX				EAX				32位名
	BX2		BX		AX2		AX		16位名
	BR0	BR1	BR2	BR3	BR4	BR5	BR6	BR7	8位名

在同一地址的不同名寄存器存取的内容是一样的。寄存器的高位在低地址。

3.   STC MDU32+基本操作

（1）寄存器操作

操作助记符	操作内容	说明
SWAP_AB	EAX与EBX的内容互换	与之对应的16位、8位寄存器内容也互换。
SWAP_CD	ECX与EDX的内容互换	与之对应的16位、8位寄存器内容也互换

（2）双操作数算术运算

操作助记符	操作内容	说明
ADDX_EABX	EAX=EAX + EBX	32位加法
ADDX_ABX	AX=AX + BX	16位加法
SUBX_EABX	EAX=EAX - EBX	32位减法
SUBX_ABX	AX=AX - BX	16位减法
MULX_EABX	EDX+EAX=EAX * EBX	32位乘法，结果64位，高32位在EDX
MULX_ABX	AX2+AX=AX * BX	16位乘法，结果32位，高16位在AX2
MULX_KEIL16	AX=AX2 * AX	KEIL编译器的16位乘法，结果16位在AX
DIVU_EABX	EAX+EBX=EAX / EBX	32位无符号除法，结果32位商在EAX，32位余数在EBX
DIVS_EABX	EAX+EBX=EAX / EBX	32位有符号除法，结果32位商在EAX，32位余数在EBX
DIVU_ABX	AX=AX / BX	16位无符号除法，结果16位商在AX，16位余数在AX2
DIVU_KEIL16	AX=AX / AX2	KEIL编译器的16位无符号除法，结果16位商在AX，16位余数在AX2
DIVS_ABX	AX=AX / BX	16位有符号除法，结果16位商在AX，16位余数在AX2
DIVS_KEIL16	AX=AX / AX2	KEIL编译器的16位有符号除法，结果16位商在AX，16位余数在AX2

（3）单操作数算术运算

操作助记符	操作内容	说明
SET0_EAX	EAX=0	32位全清0
SET1_EAX	EAX=-1	32位全置1
SET0_EBX	EBX=0	32位全清0
SET1_EBX	EBX=-1	32位全置1
SET0_ECX	ECX=0	32位全清0
SET1_ECX	ECX=-1	32位全置1
SET0_EDX	EDX=0	32位全清0
SET1_EDX	EDX=-1	32位全置1
NEGS_EAX	EAX=-EAX	32位求负数
NEGS_EBX	EBX=-EBX	32位求负数
NEGS_AX	AX=-AX	16位求负数
NEGS_BX	BX=-BX	16位求负数
INC1_EAX	EAX=EAX+1	32位加1运算
INC1_EBX	EBX=EBX+1	32位加1运算
INC4_EAX	EAX=EAX+4	32位加4运算
INC4_EBX	EBX=EBX+4	32位加4运算
INC1_AX	AX=AX+1	16位加1运算
INC1_BX	BX=BX+1	16位加1运算
INC2_AX	AX=AX+2	16位加2运算
INC2_BX	BX=BX+2	16位加2运算
DEC1_EAX	EAX=EAX-1	32位减1运算
DEC1_EBX	EBX=EBX-1	32位减1运算
DEC4_EAX	EAX=EAX-4	32位减4运算
DEC4_EBX	EBX=EBX-4	32位减4运算
DEC1_AX	AX=AX-1	16位减1运算
DEC1_BX	BX=BX-1	16位减1运算
DEC2_AX	AX=AX-2	16位减2运算
DEC2_BX	BX=BX-2	16位减2运算

（4）二进制按位运算

操作助记符	操作内容	说明
BAND_EABX	EAX= EAX & EBX	32位与运算
BAND_ABX	AX= AX & BX	16位与运算
BOR_EABX	EAX= EAX | EBX	32位或运算
BOR_ABX	AX= AX | BX	16位或运算
BXOR_EABX	EAX= EAX ^ EBX	32位异或运算
BXOR_ABX	AX= AX ^ BX	16位异或运算
BCPL_EAX	EAX= ~ EAX	32位求反运算
BCPL_EBX	EBX= ~ EBX	32位求反运算

（5）位移运算

操作助记符	操作内容	说明
SHLX_EAX_CL	EAX=EAX << CL	32位左移
SHLX_EBX_CL	EBX=EBX << CL	32位左移
SHLX_AX_CL	AX=AX << CL	16位左移
SHLX_BX_CL	BX=BX << CL	16位左移
SHRU_EAX_CL	EAX=EAX >> CL	32位无符号整数右移
SHRU_EBX_CL	EBX=EBX >> CL	32位无符号整数右移
SHRU_AX_CL	AX=AX >>CL	16位无符号整数右移
SHRU_BX_CL	BX=BX >>CL	16位无符号整数右移
SHRS_EAX_CL	EAX=EAX >> CL	32位有符号整数右移
SHRS_EBX_CL	EBX=EBX >> CL	32位有符号整数右移
SHRS_AX_CL	AX=AX >>CL	16位有符号整数右移
SHRS_BX_CL	BX=BX >>CL	16位有符号整数右移

（6）高精度/快速运算

操作助记符	操作内容	说明
MMD32_EABX	EAX=EAX*EBX/EDX	32位混合乘除，先乘为64位中间结果，再除为32位结果在EAX
MMD16_ABX	AX=AX*BX/DX	16位混合乘除，先乘为32位中间结果，再除为16位结果在AX
LTC32_EAX	EAX=(EAX-EBX)*ECX/EDX	32位线性定标，中间结果为64位（不损失精度）。EAX为测量值，EBX为零点值，ECX为满刻度信号值，EDX为AD变换级数
LTC16_AX	AX=(AX-BX)*CX/DX	16位线性定标，中间结果为32位（不损失精度）。AX为测量值，BX为零点值，CX为满刻度信号值，DX为AD变换级数
MA32_EDX	EDX=EDX+EAX*EBX	32位乘加运算

以上是根据个人编程经验的总结出来的，提出给大家分享和讨论。希望通过对STC8H系列单片机增加MDU32+硬件处理器的方法，将STC8H系列8位单片机的核心性能提高到32位的水平，为用户提供一款低价位高性能的8051单片机。
如果MDU32+实现了上述功能，本质上是为8位的CISC的8051内核增加一颗32位的RISC的APU，这将使STC8H成为第一颗双核的8051单片机

LAO***

杨老师的大作, 仔细看了 3遍, 写的非常周全, ALU 常用主要功能已全包括.

提点小建议:

1. SWAP_AB         EAX与EBX的内容互换     与之对应的16位、8位寄存器内容也互换。
   SWAP_CD         ECX与EDX的内容互换     与之对应的16位、8位寄存器内容也互换

   这两条指令, 实际操作是 两字内容交换(相当于 51的 XCH 指令), 因为你的寄存器排列风格是: EAX与ECX 组对, EBX与EDX 组对

   并非常规的 EAX与EBX 组对, ECX与EDX 组对, 是否改成 SWAP_AC , SWAP_BD 更加有用一点(字内容的 高低交换, 相当于 51的 SWAP 指令) ?



2. MULX_EABX       EDX+EAX=EAX * EBX      32位乘法，结果64位，高32位在EDX

   这条指令, 与其他操作指令风格有点差异, 是否 高32位改在ECX 中, 会更好一些 ?

                   ECX+EAX=EAX * EBX      32位乘法，结果64位，高32位在ECX(寄存器EAX与ECX 组对, 在风格上保持高度一致)



3. MULX_ABX / MULX_KEIL16 , DIVU_ABX / DIVU_KEIL16 , DIVS_ABX / DIVS_KEIL16 ,

这 3组 16位乘除法, 有点重复多余, 个人认为 2选1 足够满足实际使用了.

推荐保留 MULX_ABX , DIVU_ABX , DIVS_ABX 操作(和其他操作指令风格一致), KEIL16 的去掉(实际使用中, 前面多加一条数据 MOV 即可实现此功能).


4. 位移运算, 无论左移还是右移, 移出位 放在 CY 中(不能丢弃), 使于后续扩展操作(比如 64位移位, 双精度浮点数运算 等)

LAO***

5.  最好多增加一条 规格化 32位左移 操作

LAO***

6.  由于 寄存器的高位在低地址。

    是否 把 EAX 和 EBX 及其相关寄存器, 互换一下定义位置, 更加 顺眼便于理解 ?

    同理,   ECX 和 EDX 及其相关寄存器,  也需要互换一下定义位置,
