求助：DMA_SPI驱动WS2812B

吽***

芯片：STC8H4K64TLCD
功能：DMA_SPI模拟WS2812B数据

MOSI口：P3.4，外接2K下拉电阻

程序：

#include<STC8H.H>
#include<absacc.h>
#include<stdio.h>
#include<math.h>
#include <intrins.h>

//多次测试得不到想要验收，全部置零，5颗WS2818B驱动的全彩LED。
unsigned char xdata LED_DATA[120]={0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,  0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,   0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,
                                                        0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,   0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,   0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,
                                                        0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,   0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,   0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,
                                                        0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,   0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,   0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,
                                                        0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,   0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,   0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,};
char *LED=&LED_DATA;
char (*R)[3]=&RGB;
int xdata ENSPI=0;    //DMA_SPI开始标志

/*------------------延时，WS2812B归零---------------*/
void Delay50us()                //@32MHz
{
        unsigned char i, j;

        i = 3;
        j = 17;
        do
        {
                while (--j);
        } while (--i);
}


/*------------------------------------------------------
DMA_SPI输出
SPIIF SPI中断 用于判断SPI是否完成
输出完成关闭SPI，P3.4输出低电平
--------------------------------------------------------*/
void SPI()
{
  ENSPI=DMA_SPI_CR;
  ENSPI&=0xC0;
if(ENSPI==0)
  {
        P34=0;
        Delay50us();
        DMA_SPI_AMT=119;   //传输168字节。24*5=120字节
        DMA_SPI_TXA=LED_DATA;  //数据起始位。
        SPCTL=0xD7;  //1101 0111  6.使能SPI  5主机模式，4空闲时钟线低电平，3前沿写 2后沿读 1:0主时钟2分频 16Mhz”
        DMA_SPI_CR=0xC0;    //11000000 开始DMA_SPI
  }
}
//DM_SPI中断
void DMA_SPI_Routine(void)  interrupt 49
{
SPCTL=0x00;  //关闭SPI
P34=0;
DMA_SPI_CR=0x00; //关闭SPI_DMA
DMA_SPI_STA=0x00;  //中断标志位清零
}



void main()
{
CLKSEL=0;               //内部高速时钟 下载设置25.6MHZ
EA=1;                     //打开总中断
P0M0 = 0x00; P0M1 = 0x00;
P1M0 = 0x00; P1M1 = 0x00;
P2M0 = 0x00; P2M1 = 0x7f;
P3M0 = 0x10; P3M1 = 0x00;
P4M0 = 0x00; P4M1 = 0x00;
P5M0 = 0x00; P5M1 = 0x00;
/*---------------------SPI设置-----------------------------------------*/
P_SW2|=128;         //1000 0000 允许访问片内SFR  0FA00H~0FFFFH  FB50-FB6F 触摸阈值寄存器
P_SW1=12;             //00-- **0- MOSI输出设置P3.4 **=11
AUXR=0;            //允许访问内部扩展RAM
DMA_SPI_CFG2=4;    //00000100 不使用SS脚 SS脚P1.2”
DMA_SPI_CFG=0xCF;    //1100 1111,允许DMA_SPI中断，允许发送禁止接收数据，中断优先最高 访问级最大

while(1)
{
SPI();
}
}

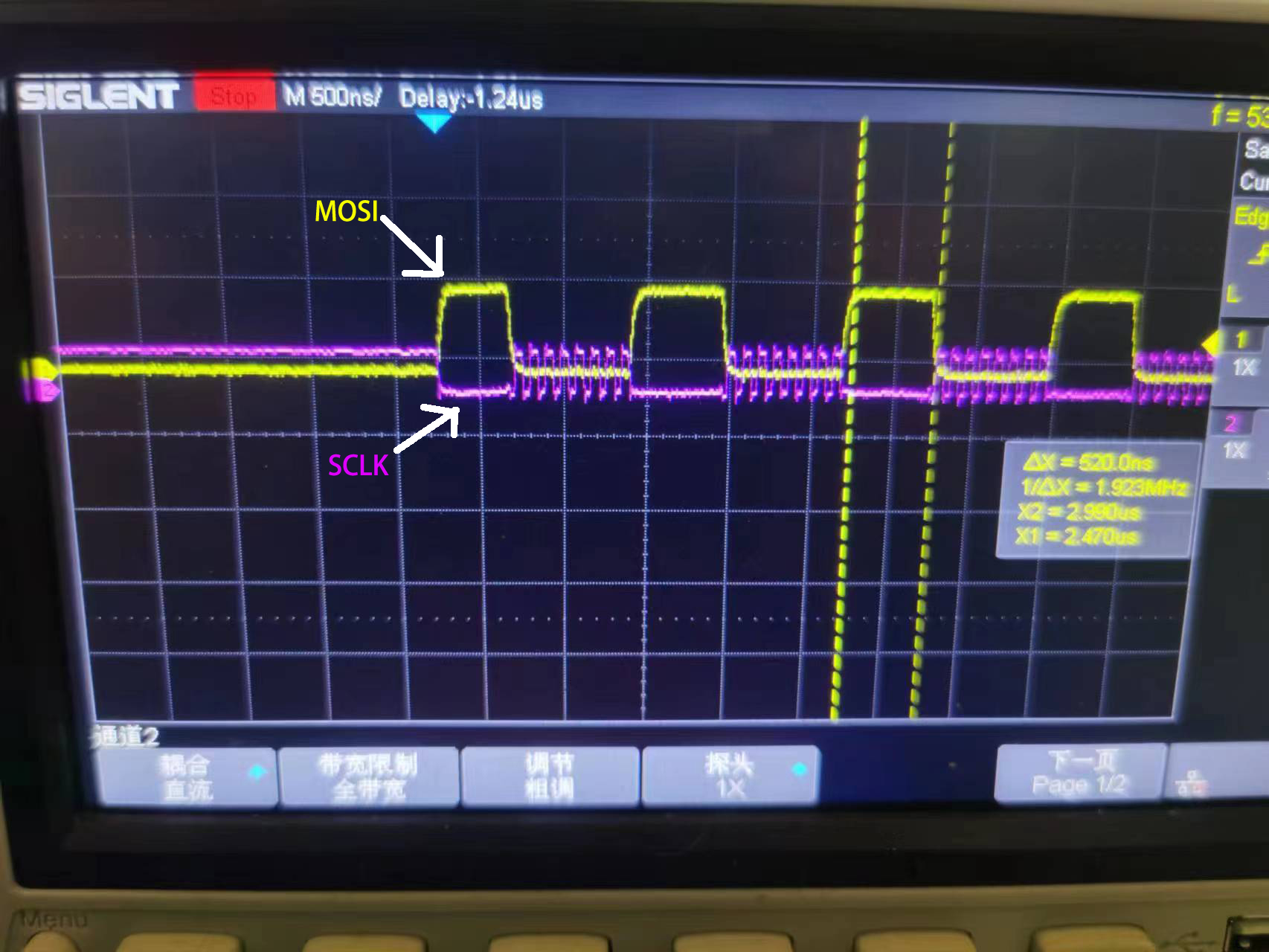

SCLK与MOSI脚波形


DMA_SPI传输时，每两个数据有500ns的时间间隙，间隙期间MOSI为高电平。
请问：在MOSI脚外部增加三极管反向电路能否行得通。是否有其他办法使得2个数据间隙MOSI为低电平

吽***

外加反向电路，问题解决了，能得到需要的延时了，另外如果外加三极管的话，要注意三极管截止时间问题。另外需要注意归零延时，短了会导致前面几颗LED不亮

神***

MOSI口：P3.4，外接2K下拉电阻===为何 2K 下拉电阻，一般是加10K 上拉，加下拉的目的 ？ 非要加 ？ 10K ?

吽***

神*** 发表于 2022-12-31 08:01
MOSI口：P3.4，外接2K下拉电阻===为何 2K 下拉电阻，一般是加10K 上拉，加下拉的目的 ？ 非要加 ？ 10K ? ...

最初未考虑外部反向电路，WS2812B需要50us以上的低电平才能按接收到的数据点亮LED。下拉的目的是考虑DMA_SPI发送完成，关闭SPI后 P3.4自动输出低电平。思路没错，能点亮LED，但是因为DMA_SPI传输2个字节之间有500ns的间隙，这个时间MOSI是高电平。导致LED不能显示设置的颜色。所以最终是取消这个下拉电阻外加反向电路解决这个问题的。

Hs***

您好，硬件原理图能给一份嘛

神***

SPI方案:
只用到MOSI驱动WS2812，但由于SPI的3个信号是捆绑在一起的，MISO、SCLK不能做它用。本例使用P1.3-MOSI输出驱动信号，用户可以切换到别的脚。
===将 MISO 不做其他用途；
===将 MISO管脚 先设置为对外输出0；
===MOSI 发送完成后，对外停止时输出的是 MISO 读到的状态， 0 ，这 STC-R&D 留了这么个绝活支持 WS2812B ！！！
