探索极限输出频率

选择***

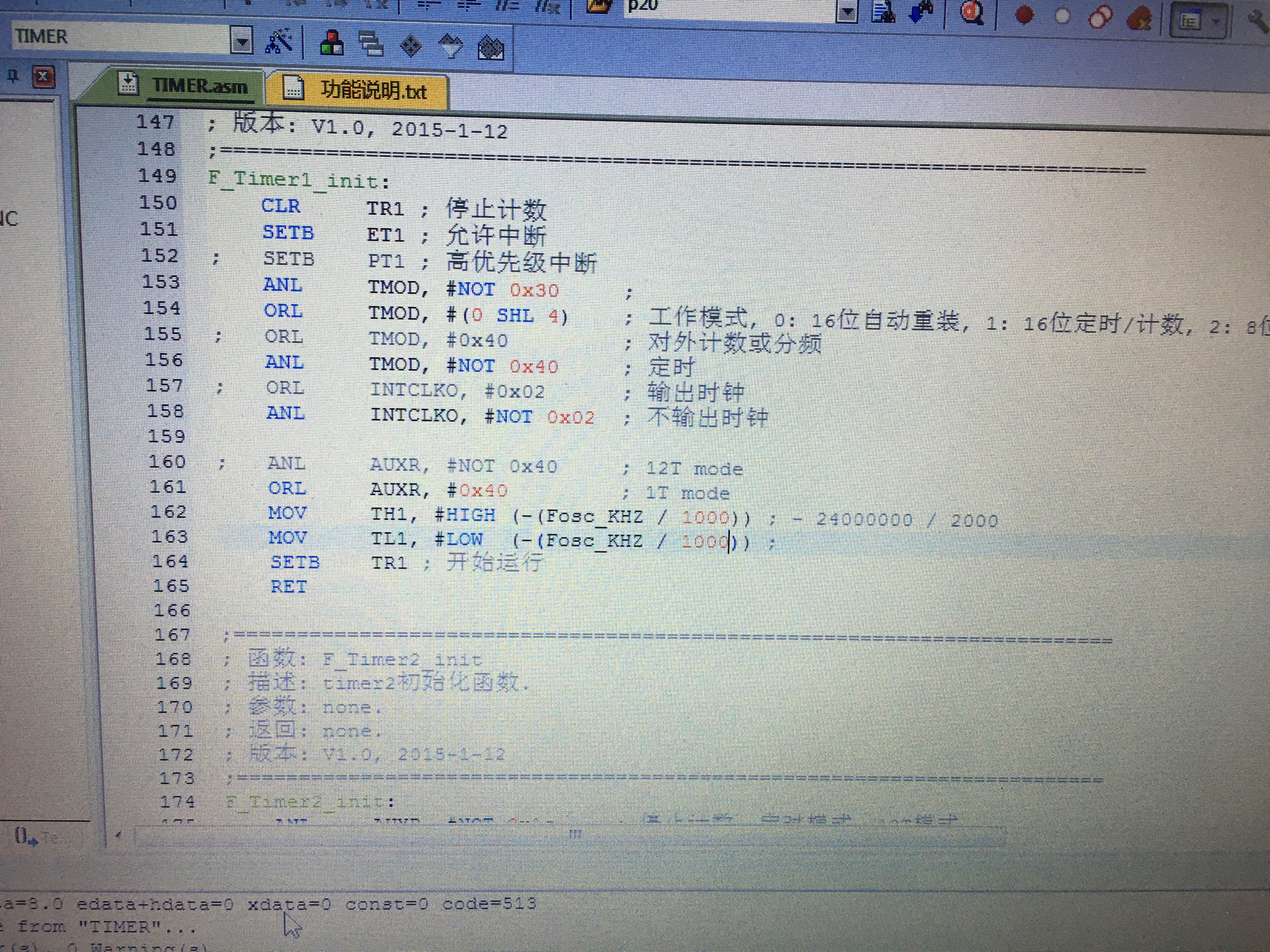

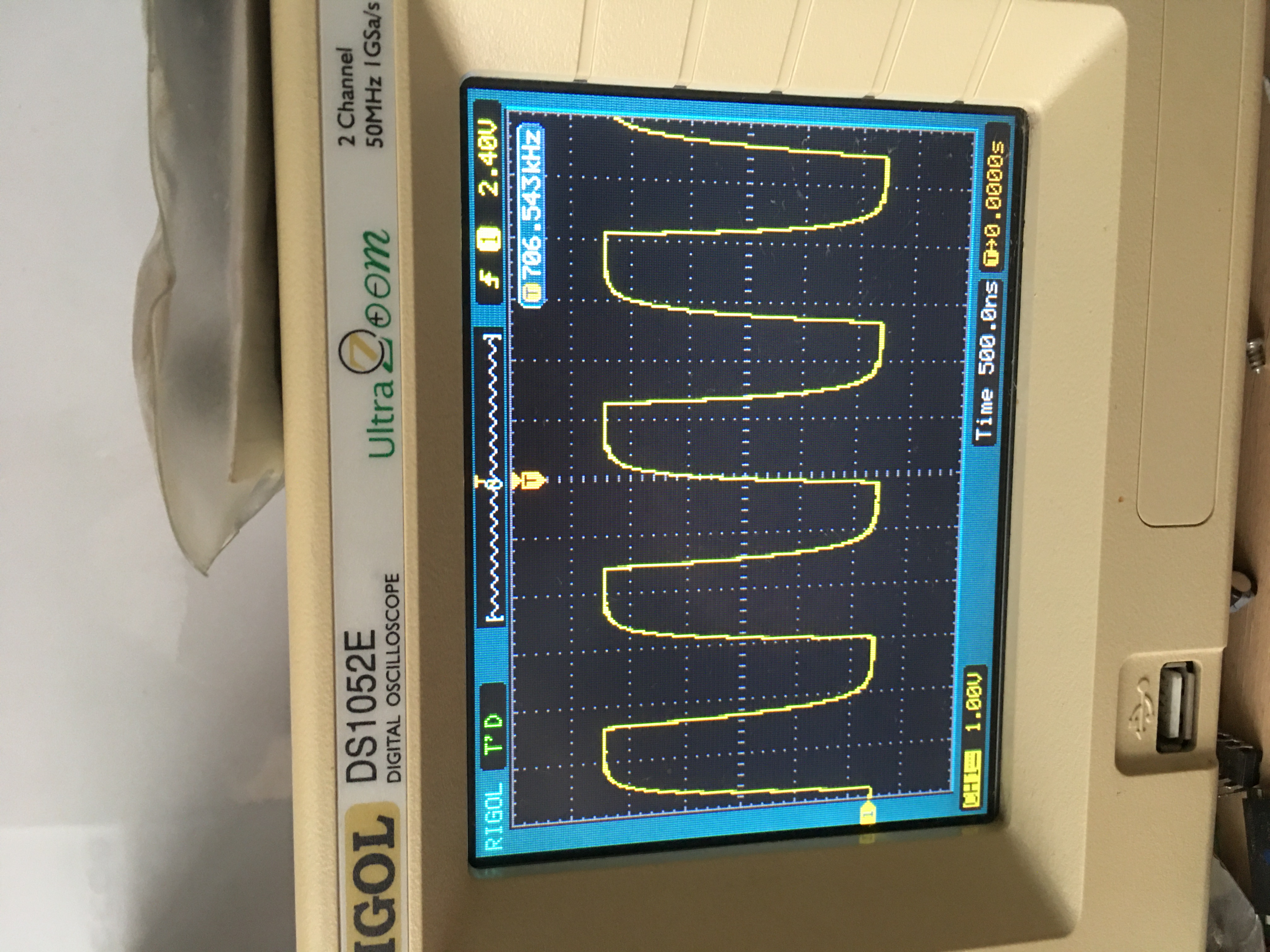

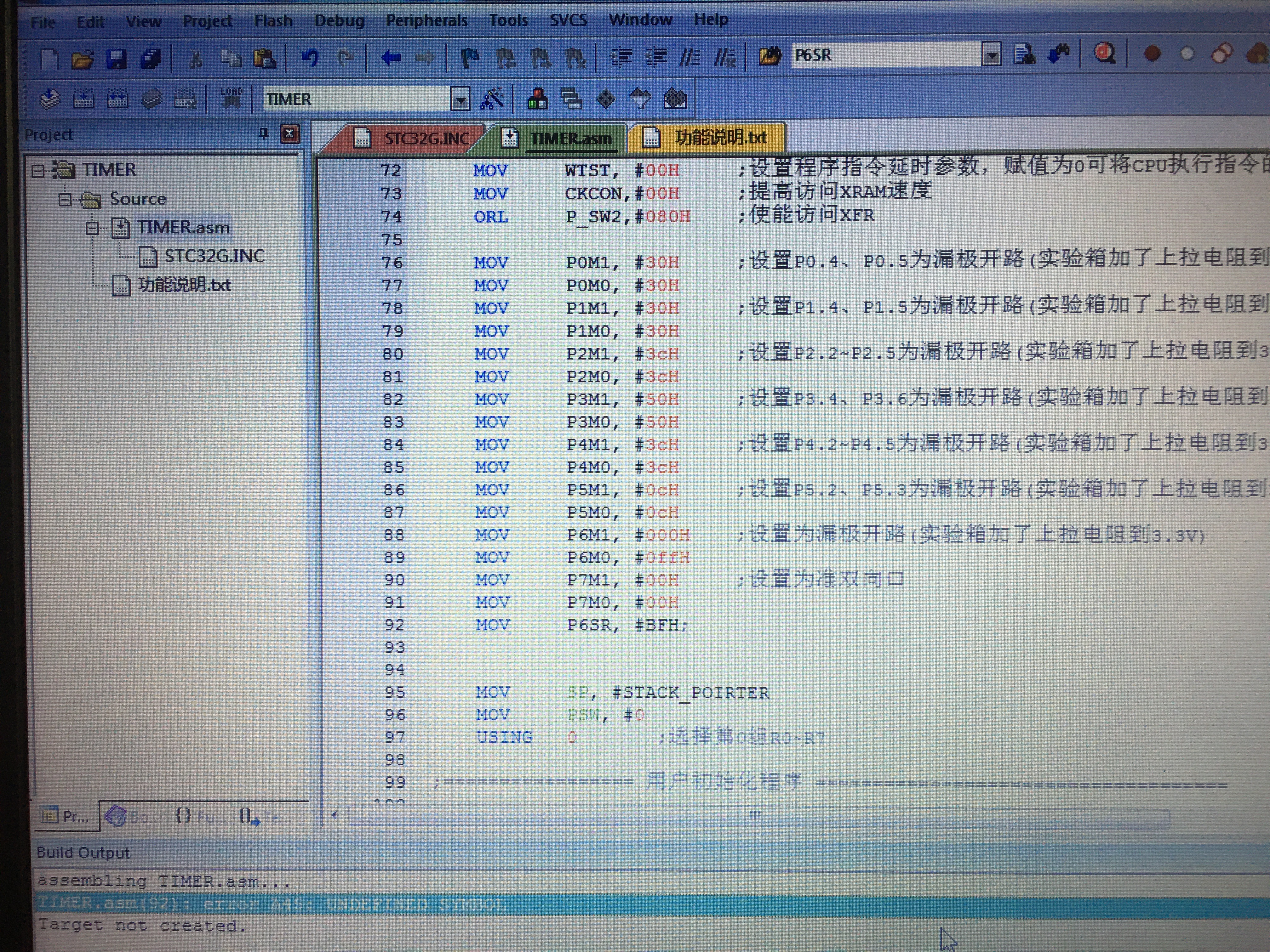

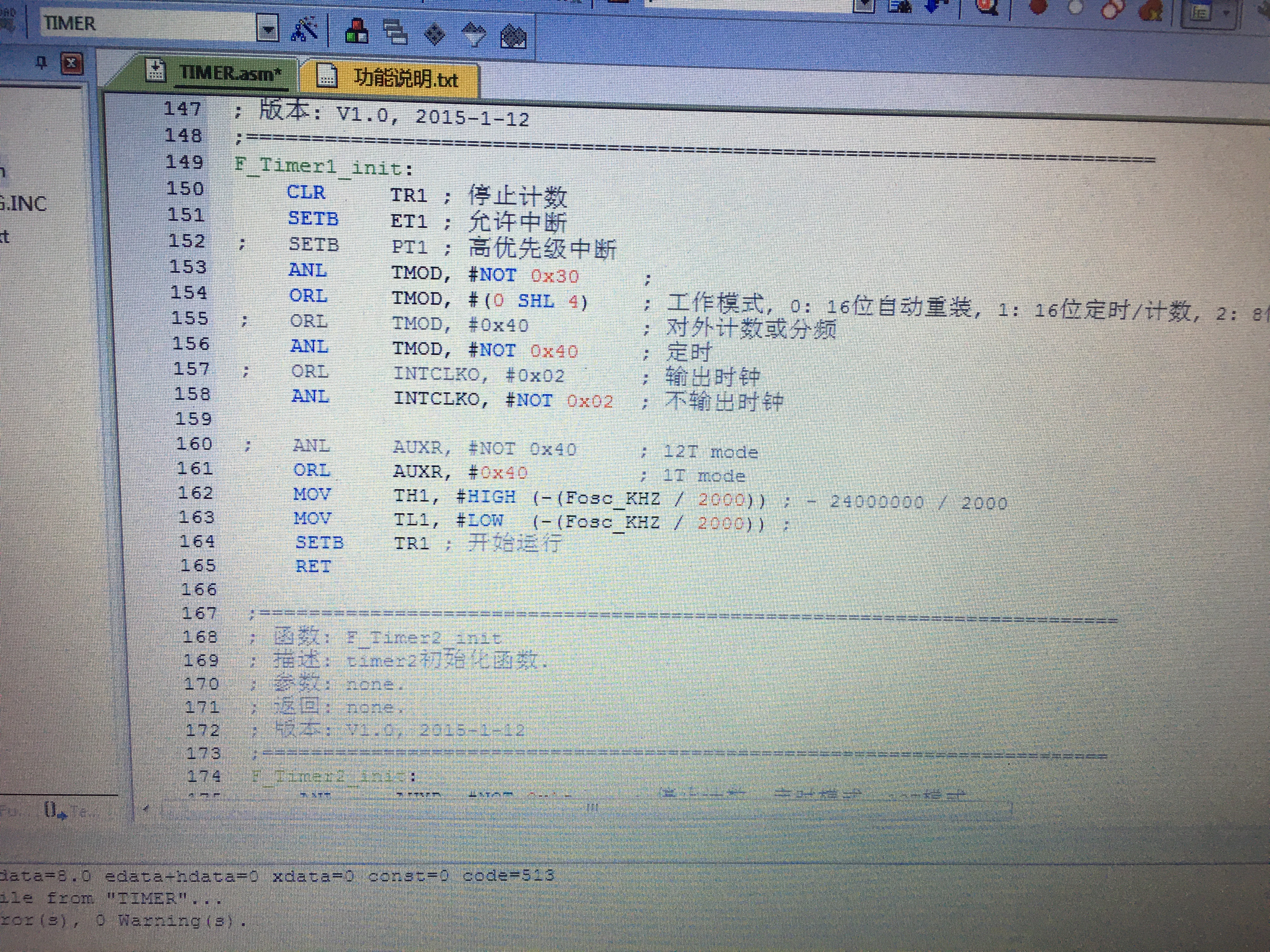

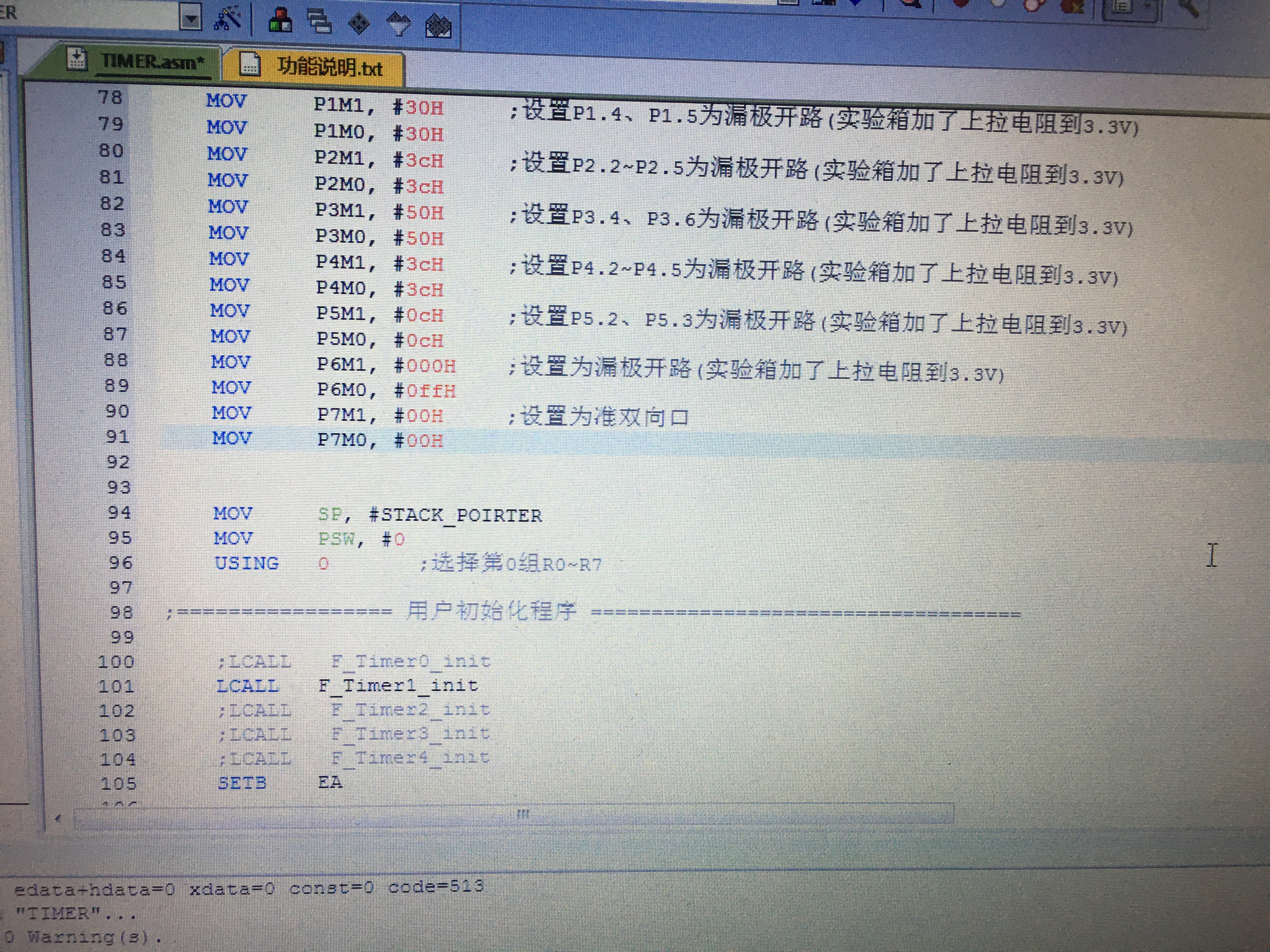

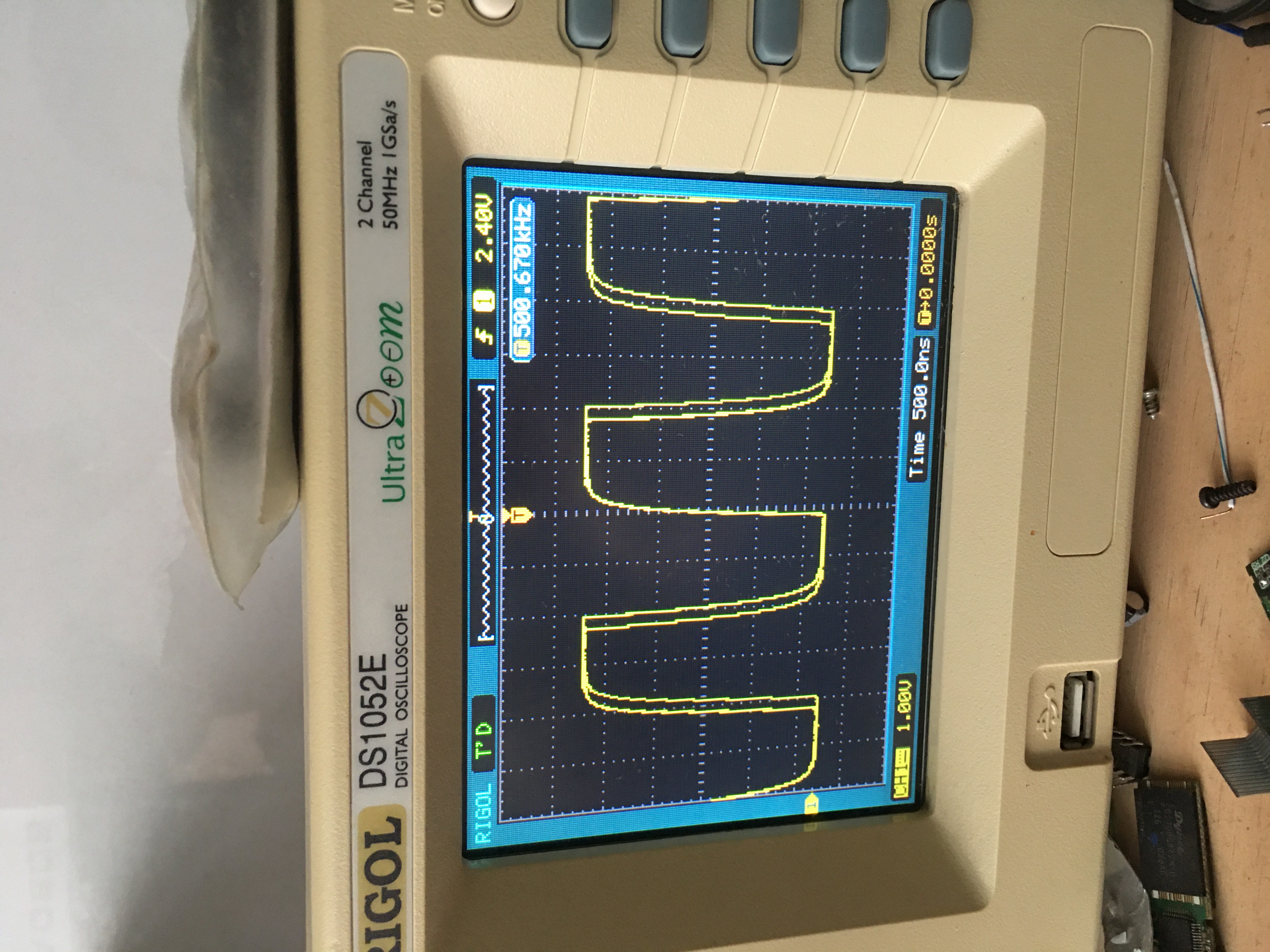

首先感谢stc公司的慷慨，我已收到了实验箱。现在正探索，STC单片机的极限输出频率。先考用考虑用定时器方式，将公司网站下载的例程修改后，在p66口输出方波。当频率为500千赫兹的时候，频率正常，波形有些变形。当频率上升到一兆赫兹的时候，实测频率只有700多千赫兹。想通过修改p6sr寄存器，提高Io口电平转换速率，程序又出现语法错误。所以现在卡住了，请高手指点一二。

乘风***

附件例程供参考

F_Main:
    MOV     WTST, #00H     ;设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    MOV     CKCON,#00H     ;提高访问XRAM速度
    ORL     P_SW2,#080H    ;使能访问XFR

    MOV     P0M1, #00H     ;设置为准双向口
    MOV     P0M0, #00H
    MOV     P1M1, #00H     ;设置为准双向口
    MOV     P1M0, #00H
    MOV     P2M1, #00H     ;设置为准双向口
    MOV     P2M0, #00H
    MOV     P3M1, #00H     ;设置为准双向口
    MOV     P3M0, #00H
    MOV     P4M1, #00H     ;设置为准双向口
    MOV     P4M0, #00H
    MOV     P5M1, #00H     ;设置为准双向口
    MOV     P5M0, #00H
    MOV     P6M1, #00H     ;设置为准双向口，P66设置推挽输出
    MOV     P6M0, #40H
    MOV     P7M1, #00H     ;设置为准双向口
    MOV     P7M0, #00H

    MOV    WR0,     #WORD2 P6SR
    MOV    WR2,     #WORD0 P6SR
    MOV    A,       #0BFH   ;P66电平快速转换
    MOV    @DR0,    R11
复制代码

kk***

记得硬件上是有不到30MHz的限制，在那个频率就完全测不出波形了

reng***

频率太高，IO口的硬件反应不过来了，毕竟芯片IO内部也是MOS管，本身就有频率限制。

选择***

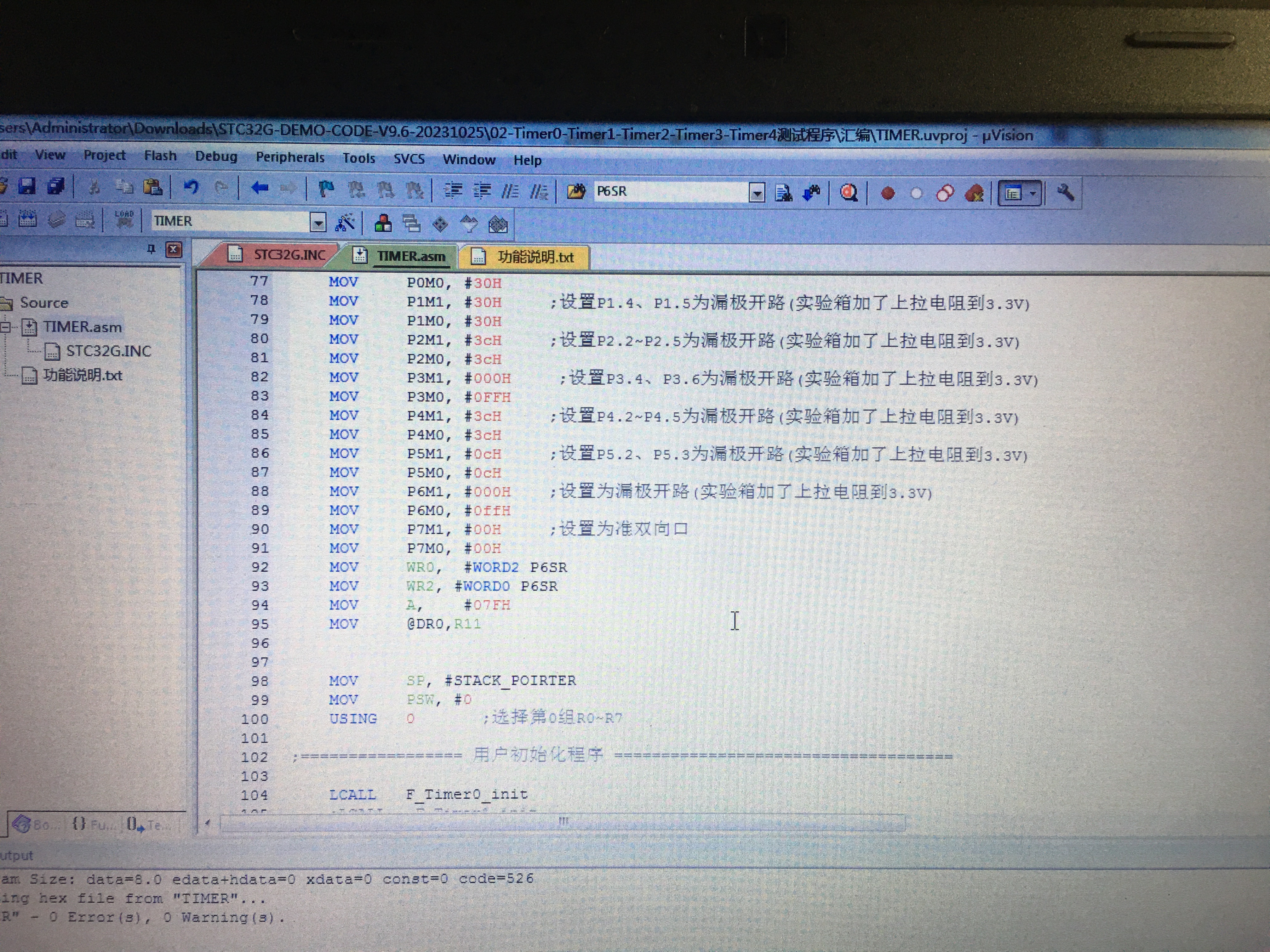

进展，已插入乘风所提供的代码。可以编译通过，但最高输出频率仍然只有700多千赫兹，应该是没有产生效果。

选择***

然后下载乘风所提供的代码，得到以下输出波形，频率达到3M多，研究中。。

选择***

新发现，将p6sr设为ff，输出频率和波形不变。难道p6sr是个摆设？

选择***

这段代码什么意思啊？真心不懂，望高人指点。


   MOV    WR0,     #WORD2 P6SR ；这是说把p6sr的地址高16(或者低16位?) 位置入r2,r3中吗？
    MOV    WR2,     #WORD0 P6SR；这是说把p6sr的地址低16(或者高16位?) 位置入r0,r1中吗？
    MOV    A,       #0bFH               ；这是说把bf存入累加器A，这个应该没问题
    MOV    @DR0,    R11                ; R11是什么鬼？不是说当前寄存器就r0-r7吗？r11中有什么？A寄存器中的东西呢？貌似没用上啊。按程序的意思应该是把A中的内容存入p6sr中啊。这A和r11又有什么关系？

晕了晕了。。

选择***

查了点资料，原来A的地址是0eh,也就是r11的地址这就好理解了。只不过p6sr的设置还是没起到作用。

选择***

原来寄存器都是在内存中（或者地址重合？）
