【电路推荐】关于 EEPROM 掉电保护 检测电路 方案之一

LAO***

早期 的  STC 15F系列,  低压检测 门阀 偏高, 有多项选择, 可方便的直接用于 启动 EEPROM 掉电保护 .


现在 的 STC 全系列, 低压检测 门阀 偏低, 只适用于低压 检测 电池 电压 .

如想 要 掉电保护, 存储关健数据到  EEPROM , 官方推荐使用 比较器电路, 也消耗掉了 片内唯一的 比较器.

假如 你的 产品,  需要用到 这片内的 唯一 比较器.

那么 我推荐, 改为 使用 ADC 输入, 作为 掉电 检测 输出.

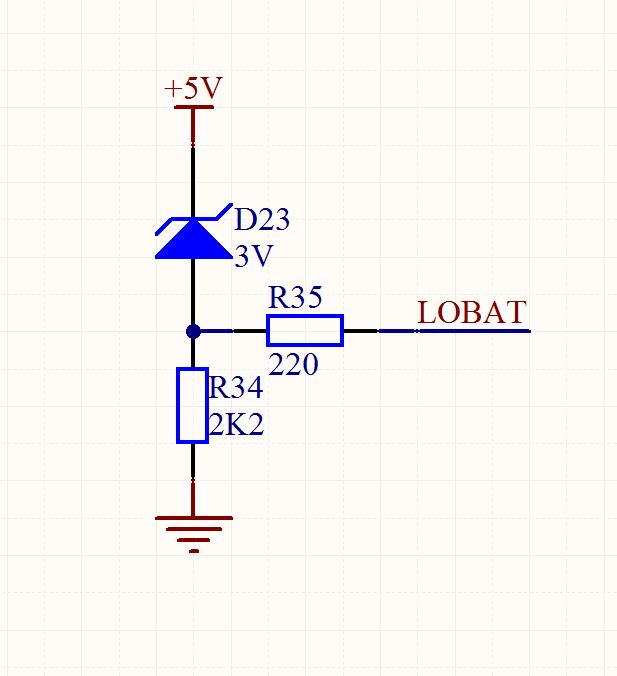

电路很简单(其中 R35 可短接不用):

社区***

最好是采用下降沿中断。即调整分压电阻，当电压降至4V时能触发中断。

LAO***

社区*** 发表于 2023-12-6 08:14
最好是采用下降沿中断。即调整分压电阻，当电压降至4V时能触发中断。

由于 IC 制造的离散性, 此方法 不可靠, 随着电压的下降, IN 输入口的 翻转电平基准值也在变小, 响应中断的临界电平值也在变化, 因此, 每一台都需要调整,  不适合批量生产.
