使用stc8g1k08a遇到奇怪问题，求大神帮助

FA*** · 发表于 2023-12-5 22:38:06

我在使用stc8g1k08a 8pin单片机的时候，只接了RXD和TXD，GND也就是P3.0和P3.1和引脚4，发现，不需要接vcc单片机就能正常工作，我对此感觉到疑惑！

我在使用过程中，单片机内代码是使用串口发送数据，为啥只接TXD RXD、GND三个引脚接到ch340的usb转串口模块就能使单片机正常的工作，单片机工作的时候我测了vcc引脚，有3.3v，vcc的外部没有接任何的电路，也没有电源输入

乘风*** · 发表于 2023-12-5 23:23:26

你看一下IO口章节的结构图，如果IO口上有高电平输入的话，会经过内部保护二极管串到VCC上。

kmm*** · 发表于 2023-12-6 13:23:24

在RX脚和外界，加一个肖特基二极管，二极管指向外部电路

reng*** · 发表于 2023-12-6 13:51:17

最好贴张原理图上来，不然你的硬件结构都不知道咋分析

gentl*** · 发表于 2023-12-6 18:27:04

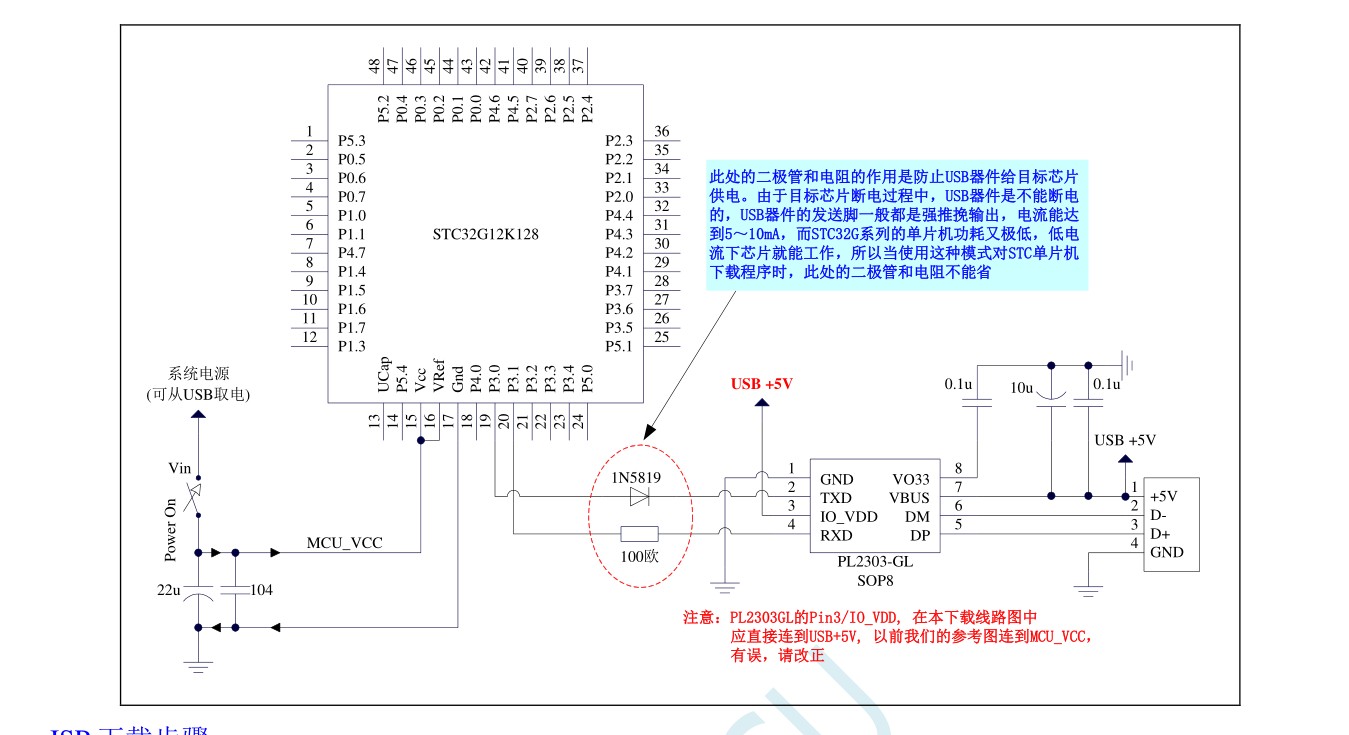

是这样的，加下面电路
