STC89C516RD+ 40I-LQFP44复位管脚电压异常如何解决？

xubin*** · 发表于 2022-12-29 16:27:18

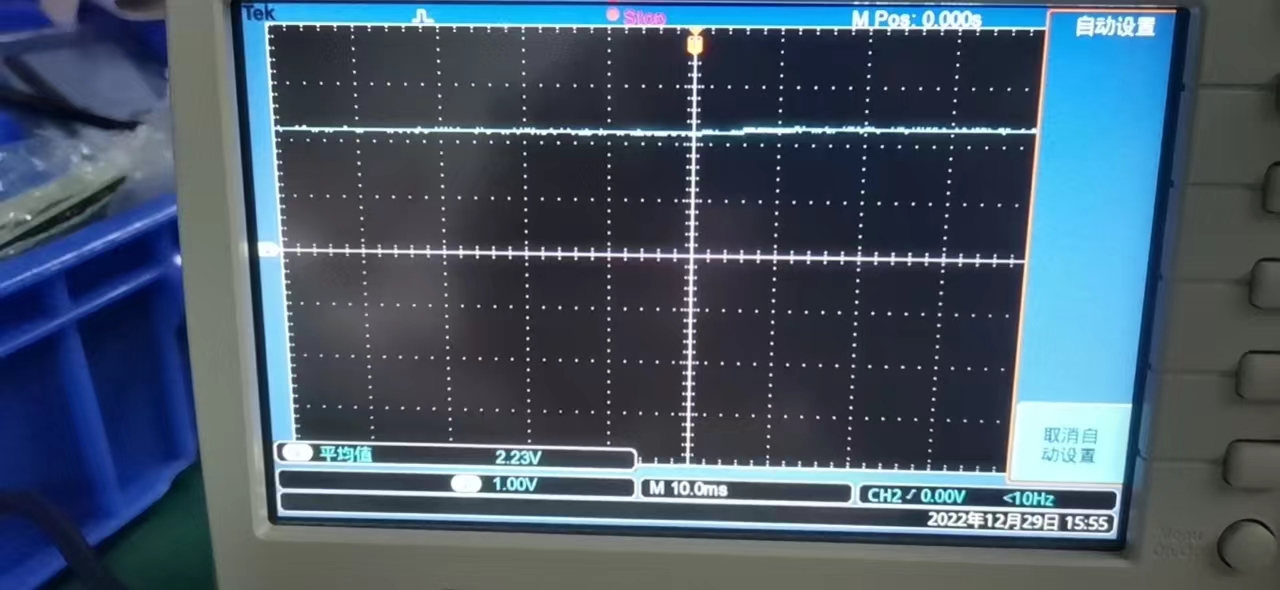

在使用STC89C516RD+ 40I-LQFP44芯片过程中，发现系统在工作一段时间后，其RST复位管脚的电压上升到2V以上，致使系统停止运行。可能是什么原因造成的？晶振是正常起振的

神*** · 发表于 2022-12-29 18:38:59

你外围电路干的坏事，也阳了？直接复位脚接地，躺平

xubin*** · 发表于 2022-12-30 08:21:15

神*** 发表于 2022-12-29 18:38
你外围电路干的坏事，也阳了？直接复位脚接地，躺平

我还没阳哈哈。外围电路的为啥会引起这种现象，IO我用万用表的二管档，测的读数都是正常的。现在我的是一上电，过个几秒就JJ了。

神*** · 发表于 2022-12-30 09:09:29

直接复位脚接地====STC89系列外部晶振12MHz以下，可以直接将复位脚接地

你外围的问题，你自己解决

蛋*** · 发表于 2022-12-30 10:20:32

好歹也贴个电路原理图出来啊。这玩意靠问卦也问不出来啊

梁*** · 发表于 2022-12-30 15:18:10

复位脚是一个纯输入脚，无法输出电流的，所以检查你的外部电路。

xubin*** · 发表于 2022-12-31 16:53:08

梁*** 发表于 2022-12-30 15:18
复位脚是一个纯输入脚，无法输出电流的，所以检查你的外部电路。

嗯嗯，意思是可能是某个管脚的IO口输出管脚，超过它的驱动能力了，然后造成的这种现象，是吗

xubin*** · 发表于 2022-12-31 16:57:51

梁*** 发表于 2022-12-30 15:18
复位脚是一个纯输入脚，无法输出电流的，所以检查你的外部电路。

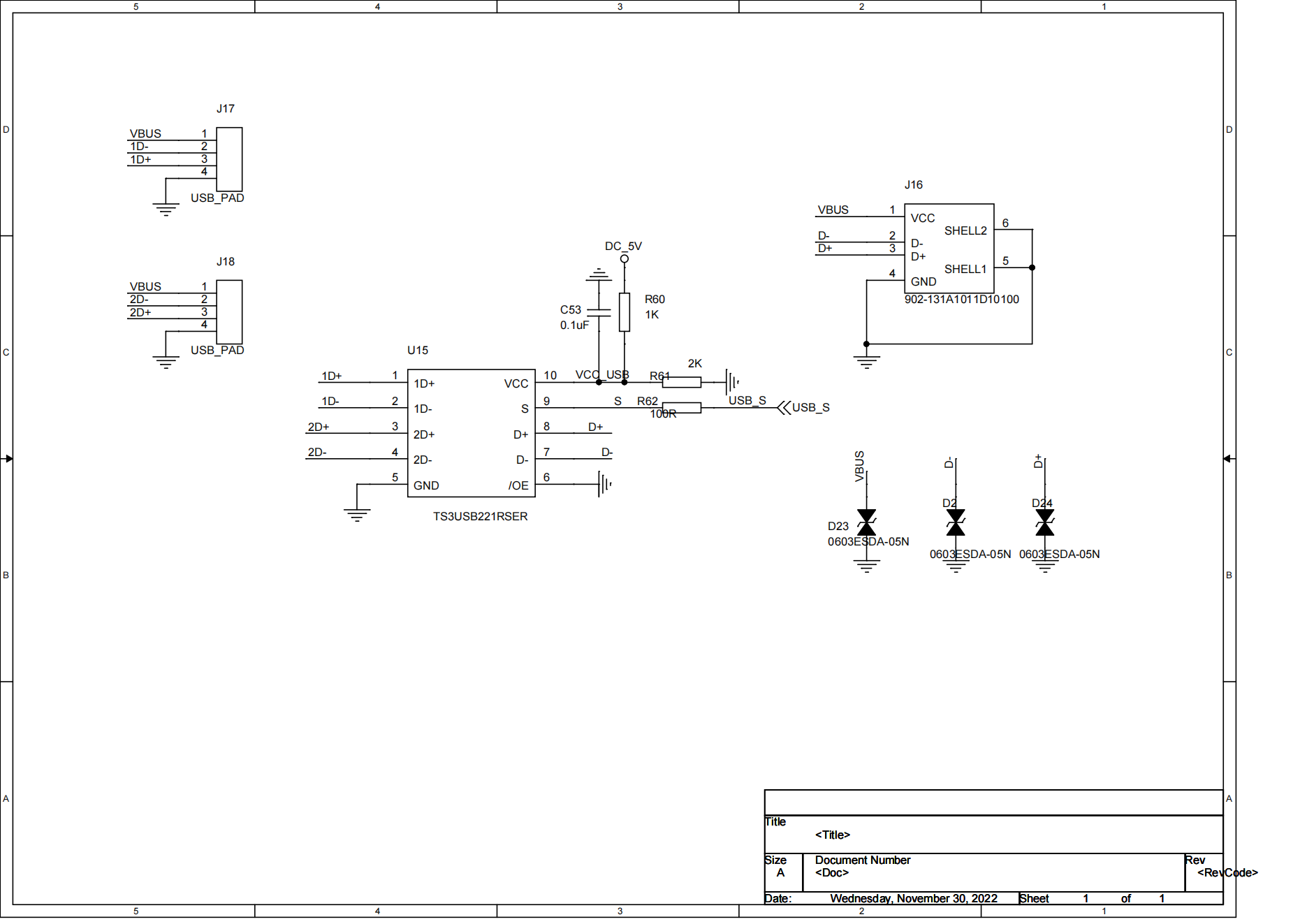

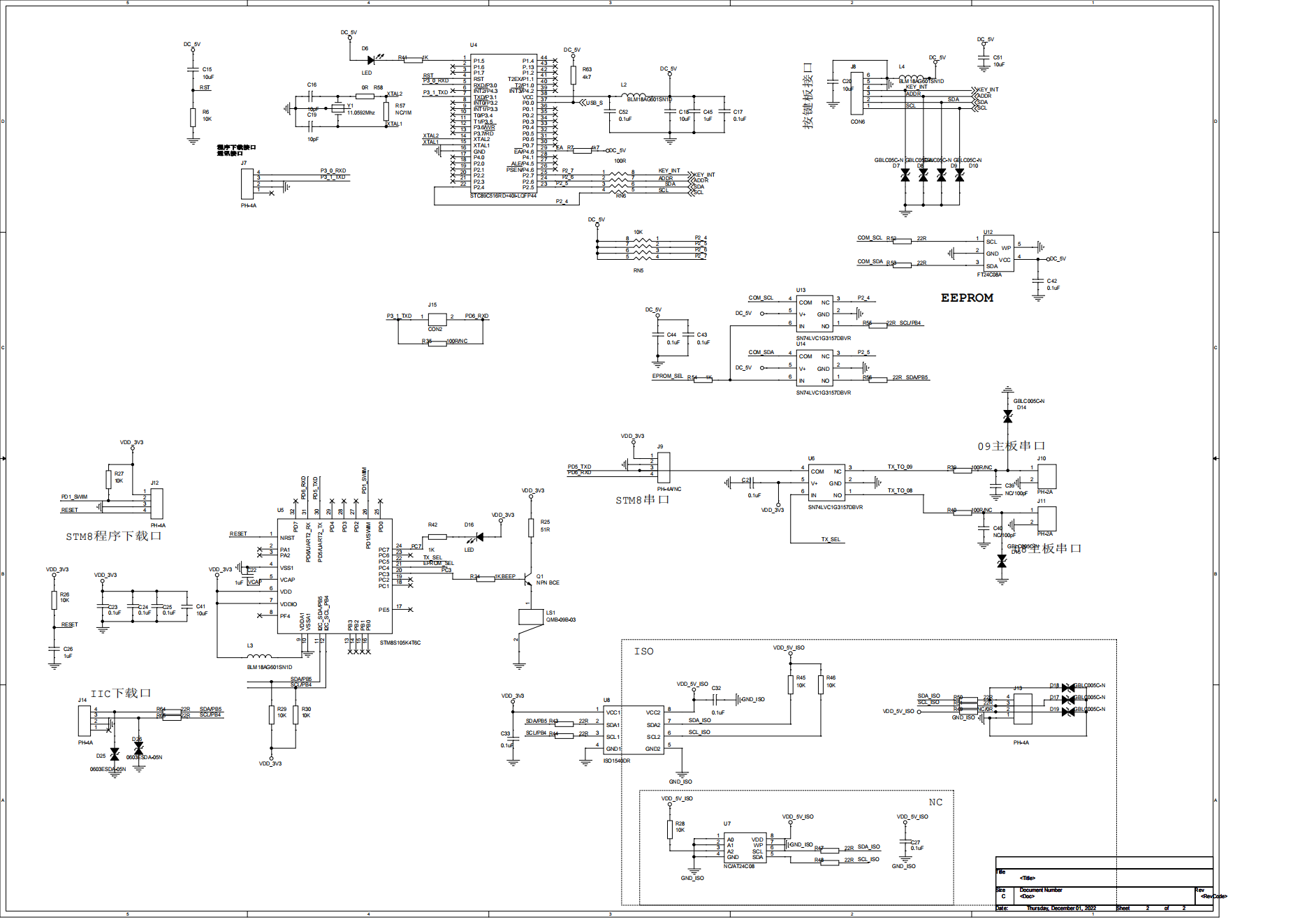

这是原理图部分

神*** · 发表于 2022-12-31 17:10:53

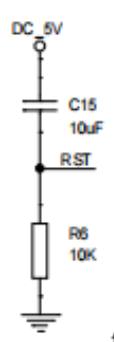

C15 漏电？直接去除C15即可

梁*** · 发表于 2023-1-1 15:24:58

xubin*** 发表于 2022-12-31 16:53
嗯嗯，意思是可能是某个管脚的IO口输出管脚，超过它的驱动能力了，然后造成的这种现象，是吗 ...

我的意思是，你的外部电路驱动了这个脚，外部电路异常，比如常见的电容漏电。
