请教一个小白问题STC15W408S IO怪现象，忘了带图了

leo***

P3,3~P3.6 挂10K上拉电阻到5V 接一个按钮对地，上电没有问题，按下按键，不定时哪个IO就被干掉了，表现为无法读入，测量IO口电压不能读入的IO电压不为5V  ，0.1V ，1.2V，1.75V，2.5,3.2等各种电压都有可能，每一个电压都是 换了新的片子，可能出现在不同的IO上面测量的，第一次上电测量都是5V，百思不得要领，是我的IO电气设计有问题？还是这个IO输入有什么要求？

reng***

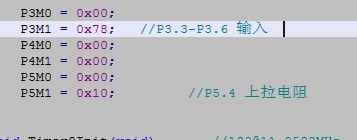

端口模式设置的是哪种模式，设置成高阻输入模式试试

leo***

问提解决了，IO串入每个一个100欧姆   估计 在某个瞬间 内部电路 差生竞争 不能直接接地

网***

leo*** 发表于 2024-4-1 09:42
问提解决了，IO串入每个一个100欧姆   估计 在某个瞬间 内部电路 差生竞争 不能直接接地 ...

如果不是按键距离太远窜入外部静电,或者按键并联了很大的uf以上电容器,
应该是IO模式设置成了推挽,这种按键电路,一直用,各种单片机,包括STC15W408S,从没出过问题

leo***

网*** 发表于 2024-4-1 11:05
如果不是按键距离太远窜入外部静电,或者按键并联了很大的uf以上电容器,
应该是IO模式设置成了推挽,这种按键 ...

按键距离10CM，推挽的话按键就无法输入，我这是能正常使用，偶有IO问题，中间加了电阻限流没有问题，这也是我第一次遇到这个问题

网***

leo*** 发表于 2024-4-17 10:43
按键距离10CM，推挽的话按键就无法输入，我这是能正常使用，偶有IO问题，中间加了电阻限流没有问题，这也 ...

无法解释的偶发问题,通常只能用静电背锅

jw***

长线的话一般光耦隔离

小***

太玄学了，无法理解
