PWM 输出管脚配置的疑问

zhuqi*** · 发表于 2023-12-1 14:16:05

举例来说， CCP1 和CCP1_2 有什么区别？

CCAPM1 = 0X42, 设置为 PCA 模块1 为PWM 输出，意味着 CCP1 管脚输出 PWM, 那么CCP1_2 也会输出吗？

梁*** · 发表于 2023-12-1 14:39:22

CCP1是PCA1的输出/输出引脚。
CCP1_2是PCA1可以切换到的第2个引脚。
PCA的引脚切换是一起切换的，不能单个切换。
PCA输入/输出引脚只能选择一组，未选择的不会有任何跟PCA相关的功能。

悠悠*** · 发表于 2024-6-27 19:34:57

各位大哥，以STC8G1K08A为例我要p55（cpp-2）脚输出PCA-PWM该怎么写，谢谢！

神*** · 发表于 2024-6-28 07:45:15

1，将P5.4设置为普通 I/O
2. 设置为强推挽输出
3，将 CCPx 切换到这个管脚上
===CCP2, CCP2_2切换后还是这个管脚

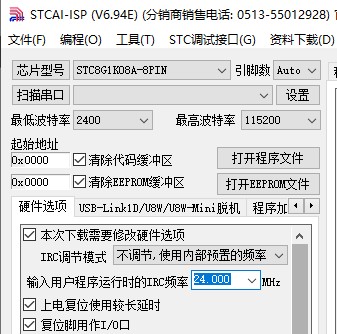

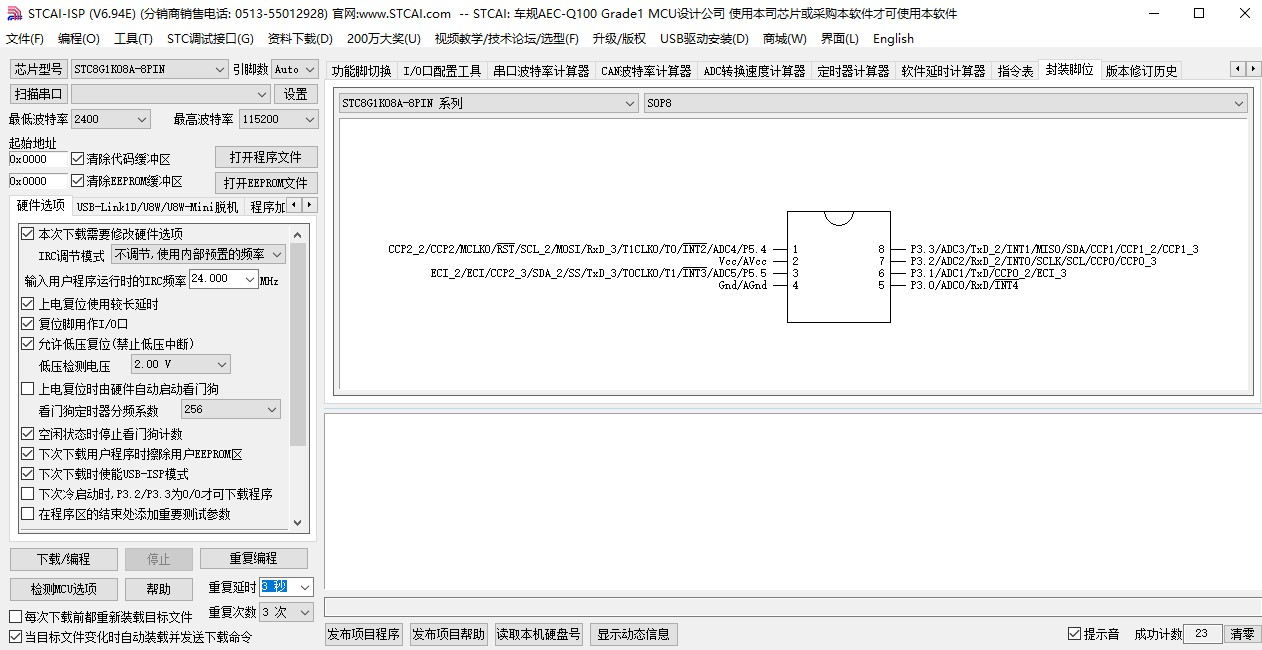

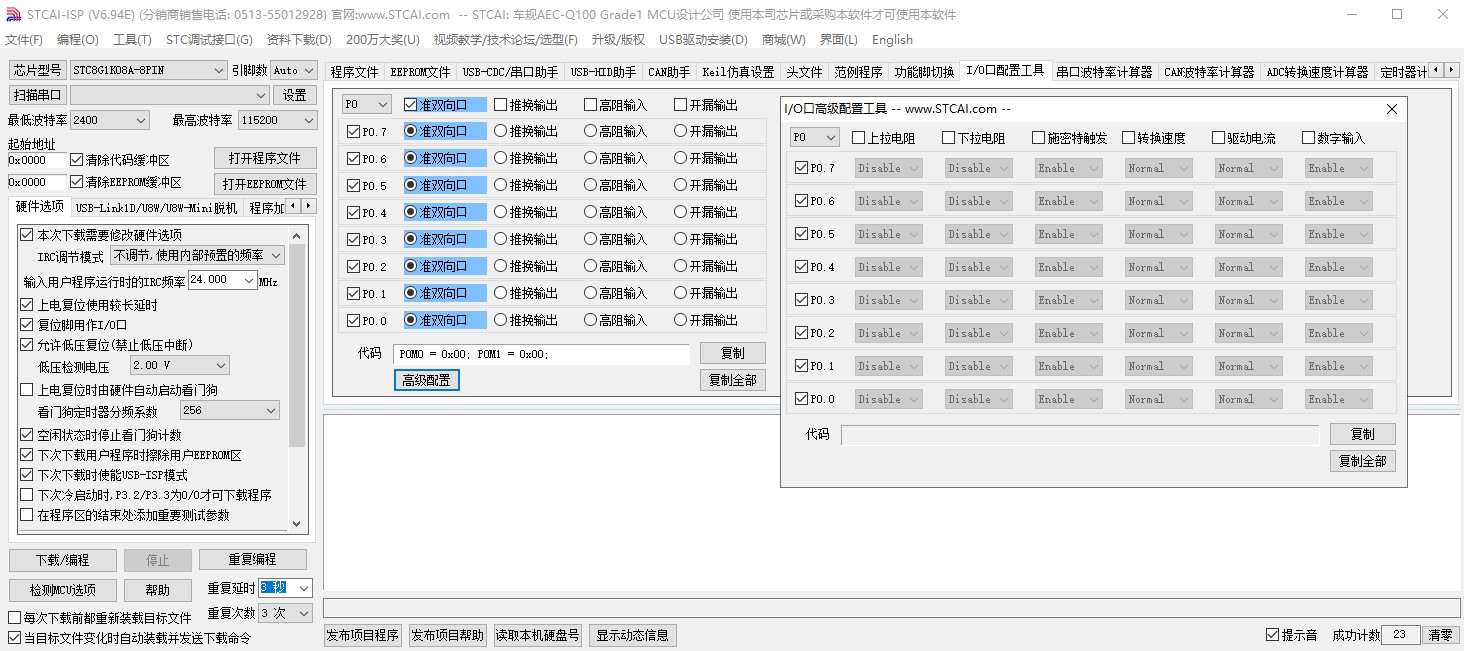

这有工具

梁*** · 发表于 2024-6-28 10:40:55

悠悠*** 发表于 2024-6-27 19:34
各位大哥，以STC8G1K08A为例我要p55（cpp-2）脚输出PCA-PWM该怎么写，谢谢！

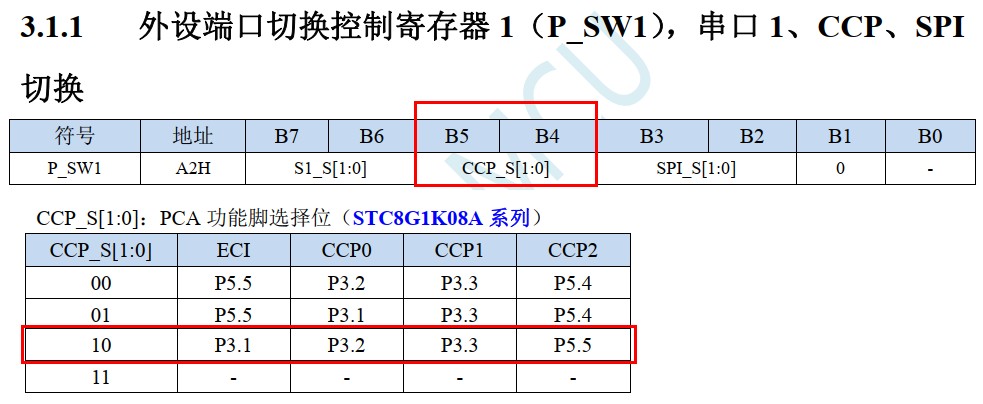

看手册中的第3章：功能脚切换
