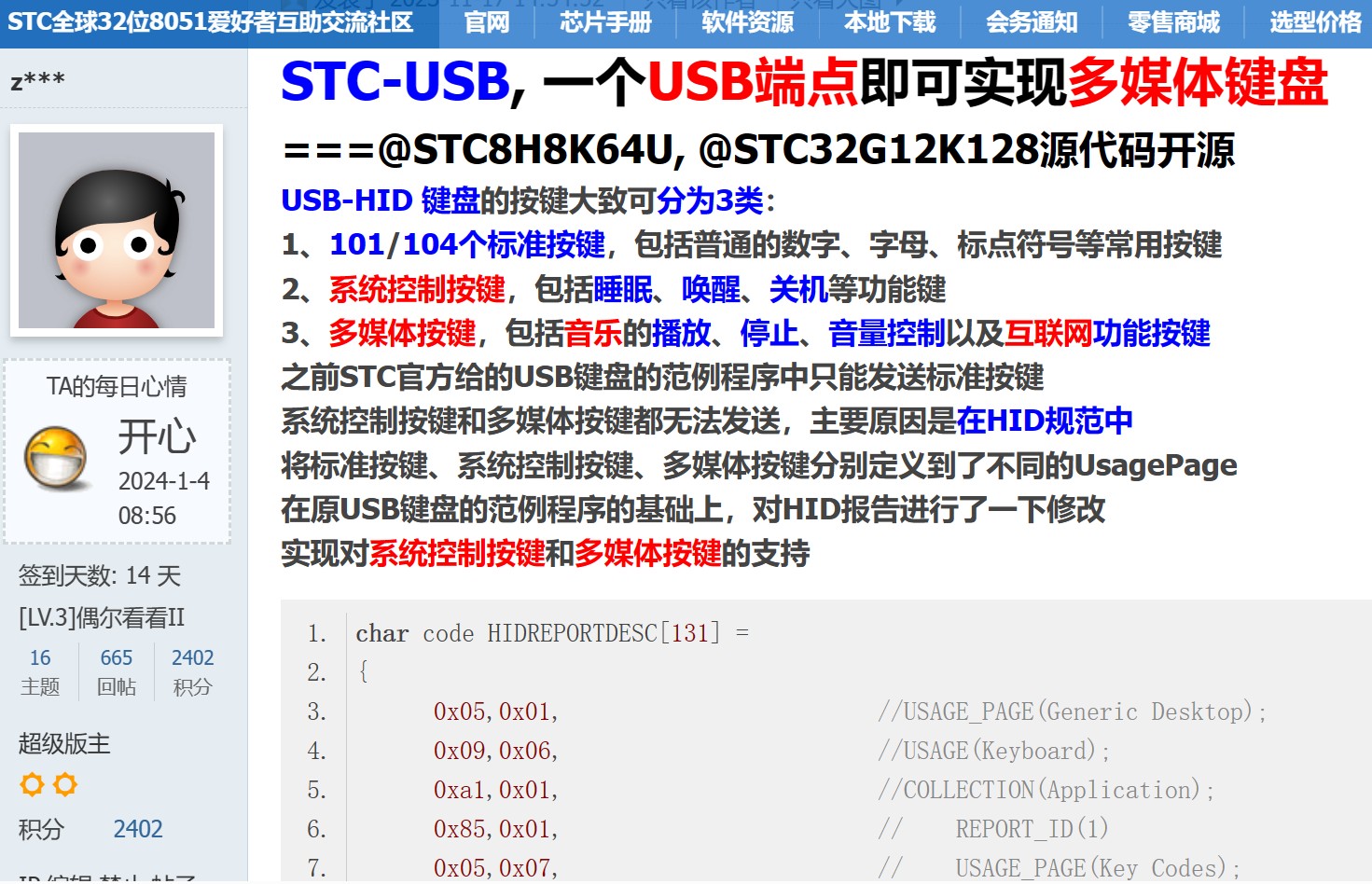

【新提醒】一个USB端点即可实现多媒体键盘@STC8H8K64U，@STC32G12K128单片机实现 - USB：USB-CDC虚拟串口/就是串口，一箭双雕之USB转双串口，[鼠标+键盘]的HID复合设备 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

zan***

神*** 发表于 2024-1-17 15:44
支持耳机麦克风输入，另外若是能通过耳机线控控制电脑和手机音量最好了

===UAC + HID/或CDC 的复合设备

感谢俩老哥回复支持！

zan***

梁*** 发表于 2024-1-17 15:42
USB声卡没有声音时，主机会停止发送数据，导致DMA方式的数据更新停止，恢复数据时，声音输出，就有“卡塔 ...

感谢俩老哥回复支持！

zan***

神*** 发表于 2024-1-17 07:58
发信息给我们客服，我让梁工寄1个他手上的板子给您，
您去测试 手机 的 UAC 部分，我们负责 MCU 部分软件 ...

感谢，已联系客服小于

zan***

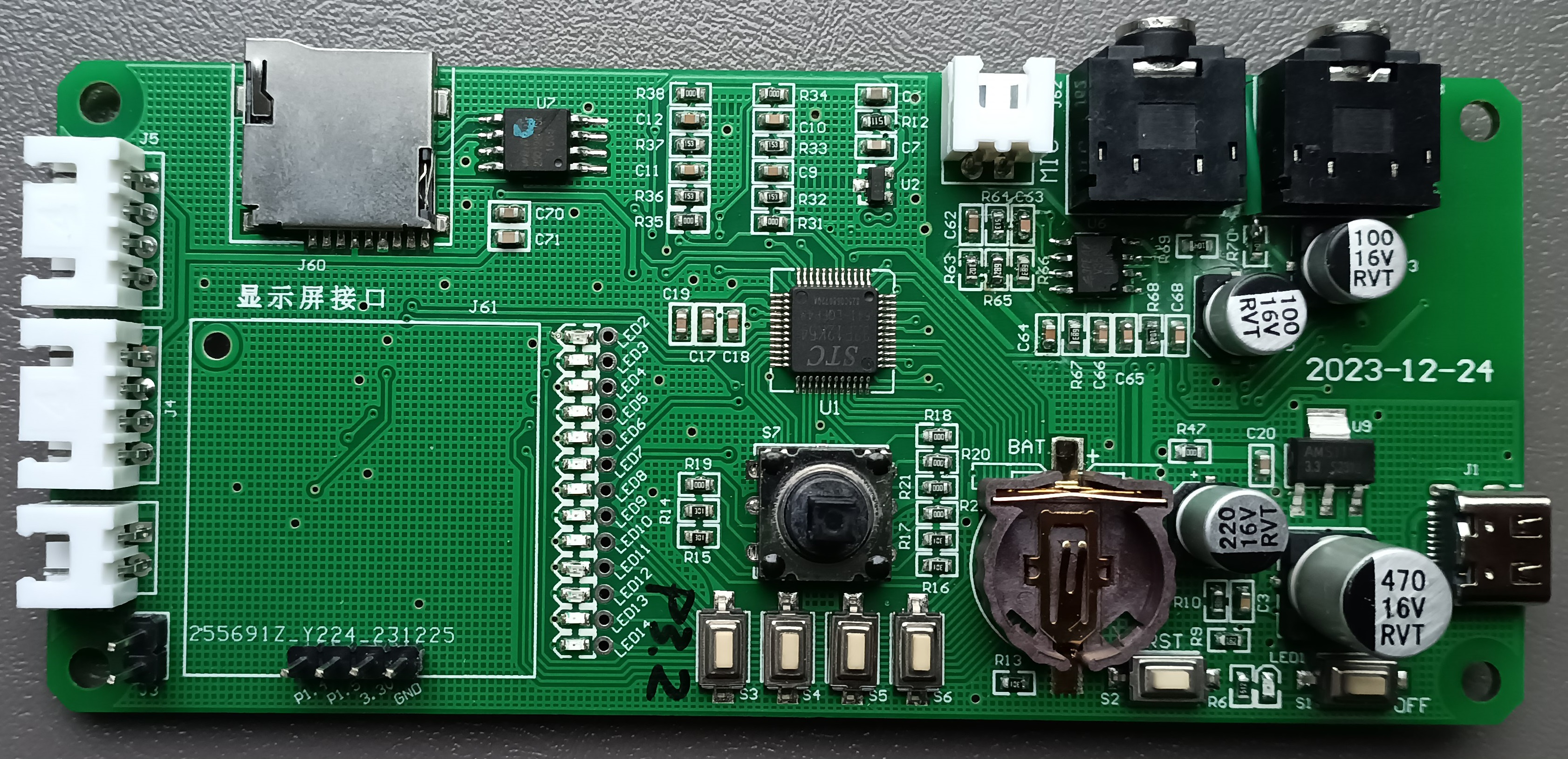

19号下班回家收快递，惊喜地收到了梁工寄过来的板子，板子很漂亮，还集成了多种功能：




我对声卡功能进行了试用：
1、没有听到可闻底噪；
2、电脑usb可以播放，手机usb还是不能播放；
3、反复测试电脑播放音频/视频播放，没有发现音频/视频开始播放时的“脉冲声(卡塔声)”。
我使用的手机（安卓）4线耳机，回头我做个转接头，转成3线，匹配板子的3线耳机插座。

梁***

zan*** 发表于 2024-1-20 18:12
19号下班回家收快递，惊喜地收到了梁工寄过来的板子，板子很漂亮，还集成了多种功能：

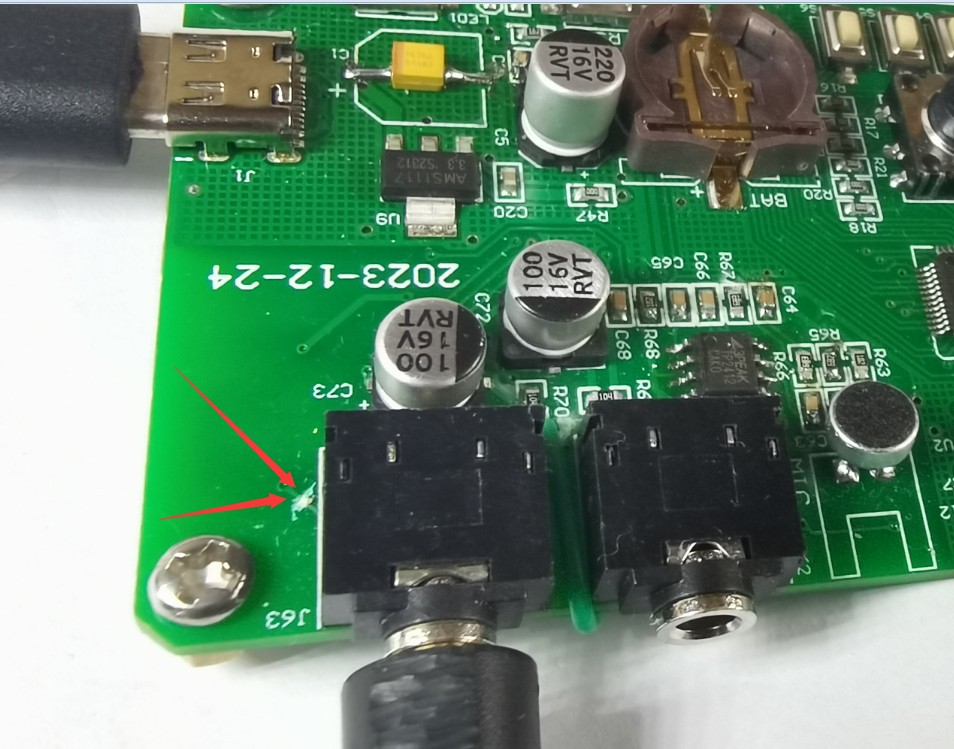

不好意思，改PCB时好像忘记割断一条线，您确认下这条线是否割断，如果没有割断，请割一下。

梁***

51开源 喀秋莎-STC32-UAC-音频声卡演示程序开源，为本坛发展做出杰出贡献的前200名网友
===【免费+包邮送】, UAC-音频核心板，正在优化设计中
===介绍 5名研发人员前来 www.STCAIMCU.com 注册交流技术，即可送
===介绍 10名学习MCU的同学或爱好者前来 www.STCAIMCU.com 注册交流技术，即可送

51 开源 喀秋莎-STC32-UAC-音频演示程序包，STC-USB声卡的源代码，见本楼附件
演示视频见顶楼，由于1G视频压缩的太狠只剩下20M，上传后的视频 中 音频弱了, 现场澎湃震撼

2024/1/23 最新程序更新：

使用外部24.576MHz的晶振实现STC32F12K54系列的USB声卡

===并增加了播放速度自适应功能

本例程使用“追风剑-极致音频”核心板验证，取名“喀秋莎”USB声卡。

MCU主控：STC32F12K54-LQFP48，运行频率24.576MHz@外部晶振或者内部时钟。

PC接口：   USB TYPE-C接口，用于USB下载、USB传输音频（通用USB外置声卡）。

工作电源： USB接口的5V电源输入经过AMS1117-3.3给电路供电，整个电路工作于3.3V

I2S接口：  接CODEC芯片TLV320AIC23B用于I2S接口输出立体声。

                  由于STC32F系列只有一个I2S接口，所以I2S的线路输入/话筒输入的数据未用。

存储芯片： 128Mbits（16M Bytes）FLASH用于存贮歌曲或存储录音数据。

存储卡：    TF卡座，可以插入TF卡进行播放（后续例程开发）。

话筒输入： 一路咪头经过运放放大、低通滤波后送ADC，用于录音。

声音输出： 左边3.5mm立体声插座为线路输出，音量由电脑控制。

                  右边3.5mm立体声插座为耳机输出，五向开关控制音量。

耳机音量： 由五向开关上下键控制，上拨音量增大，下拨音量变小。

后续这个版本PCB需要修改的几个问题：

1、电源ON/OFF键不能控制AMS1117-3.3的电源断开/接通，所以不能用来配合下载，后面版本会改正。

2、两个3.5mm立体声插座的链接错误，导致要割断一些线路、重新飞线才能正常。

3、去掉背面的R45、R46两个电阻，断开XL1509开关电源。音频最好使用线性电源。

4、去掉二极管D2，直接短路，减小压降，减小电源内阻。

提醒：生产时晶振焊接的是32768Hz，使用外部24.576M晶振要换掉外部32768晶振。

本例为通用USB外置声卡程序，PC不需要安装驱动。

声音为48KHz采样，立体声16bit数据。

先提供2个程序：

1、STC32F-USB声卡-喀秋莎TLV320AIC23B-内部时钟24.576M-外接32768Hz晶振。

     这个例程使用板上32768Hz晶振来控制内部IRC 24.576MHz跟PC端的数据同步。

2、STC32F-USB声卡-喀秋莎TLV320AIC23B-外部晶振24.576M。

     这个例程使用外部24.576MHz晶振，使用软件处理的方法保持与PC的数据同步。

3、后续测试用变容二极管控制晶振频率的方法保持与PC的数据同步，这是终极目标，成功后发布。

     下载程序方法：

打开HEX文件，选择内部主频24MHz，持续按着开关S3（P3.2），

插入USB TYPE-C，电脑识别到STC-USB Writer (HID1)，则已经准备好USB下载，

点击“下载/编程”按钮，即可下载。下载完成后，就可以直接播放音乐了。

STC32F-USB声卡-喀秋莎TLV320AIC23B-内部时钟24.576M-外接32768Hz晶振.rar (2.37 MB, 下载次数: 441)

2024-1-23 16:23 上传

点击文件名下载附件

STC32F-USB声卡-喀秋莎TLV320AIC23B-外部晶振24.576M.rar (2.38 MB, 下载次数: 430)

2024-1-23 16:23 上传

点击文件名下载附件

社区***

极致音频还是需要使用锂电池供电。

zan***

梁*** 发表于 2024-1-23 16:17
不好意思，改PCB时好像忘记割断一条线，您确认下这条线是否割断，如果没有割断，请割一下。

嗯嗯，感谢提醒。我就是奇怪为啥左侧耳机插座只有一个声道呢
我刷了2023/12/8的固件，心说对比一下，发现没有声音，翻了TLV320数据手册，发现需要配置寄存器，然后反应过来正好可以使用MCU控制，板子应该是您刷入了新的固件。
