数码管程序

lcl*** · 发表于 2023-11-28 15:45:34

本帖最后由 lclbf 于 2023-11-28 15:48 编辑

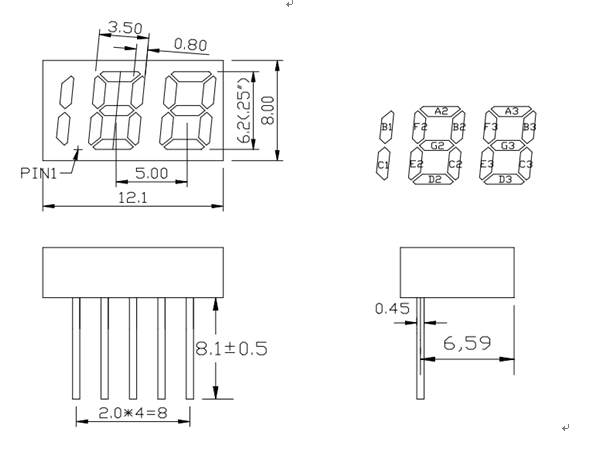

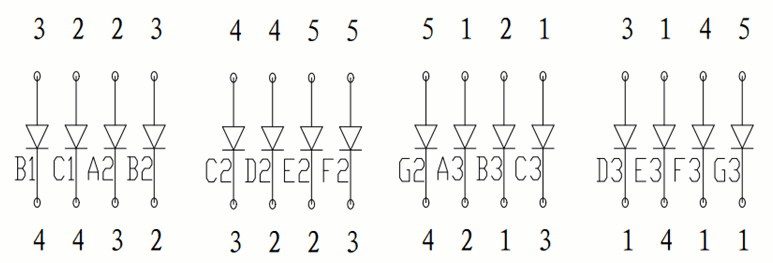

如下图所示的数码管，如何实现显示。

reng*** · 发表于 2023-11-28 16:53:59

没有公共端啊？这样的话只能使用pin脚单独控制了，或者使用锁存器来减少单片机端口输出

AI-32*** · 发表于 2023-11-28 16:58:15

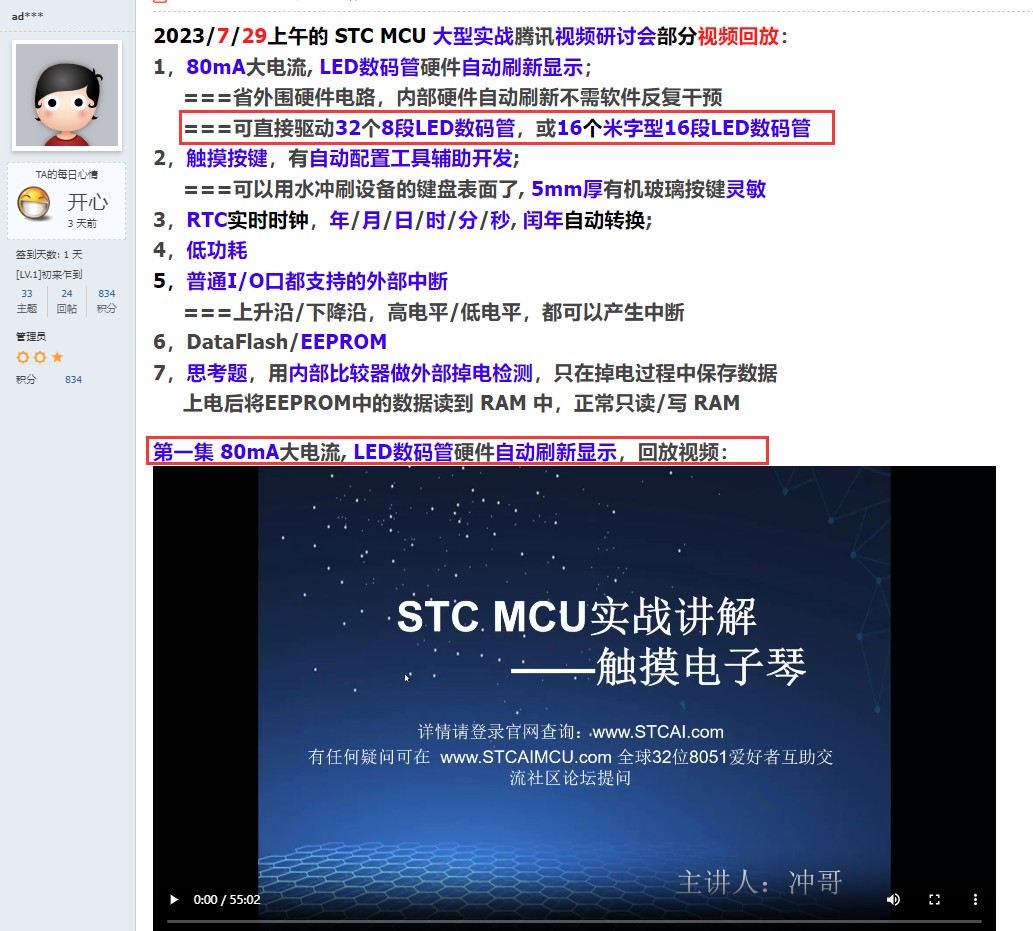

可以先跟着学习冲哥教学视频熟悉一下自带80mA大电流, LED数码管硬件自动刷新显示的STC8H4K64TL-45I-LQFP48，共同前进！


【新提醒】视频回放, 2023/7/29期，触摸按键，RTC, 大电流LED数码管自动刷新显示，大型实战 - 视频教学，《单片机原理及应用》教学改革及实践研讨会，实战技术交流会，会务通知 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 https://www.stcaimcu.com/forum.p ... &extra=page%3D1

lcl*** · 发表于 2023-11-28 17:13:20

本帖最后由 lclbf 于 2023-11-28 17:23 编辑

STCAI-32*** 发表于 2023-11-28 16:58
可以先跟着学习冲哥教学视频熟悉一下自带80mA大电流, LED数码管硬件自动刷新显示的STC8H4K64TL-45I-L ...

下载了，晚上看看视频学习一下。

sujing*** · 发表于 2023-11-29 05:47:24

用在充电宝上显示电量的吧。5pin，16个led，很省io。直接接单片机，正反高低电平，总有一个灯亮。

lcl*** · 发表于 2023-11-29 07:57:53

STCAI-32*** 发表于 2023-11-28 16:58
可以先跟着学习冲哥教学视频熟悉一下自带80mA大电流, LED数码管硬件自动刷新显示的STC8H4K64TL-45I-L ...

昨天晚上看了冲哥视频。还是没有想我解决我问题的方法。视频中介绍的是共阳共阴的接法，我是数码管不是共阳接法也不是共阴接法。

lcl*** · 发表于 2023-11-29 07:58:41

sujing*** 发表于 2023-11-29 05:47
用在充电宝上显示电量的吧。5pin，16个led，很省io。直接接单片机，正反高低电平，总有一个灯亮。 ...

你说那样，不需要亮的也亮了。

jw*** · 发表于 2023-11-29 08:18:05

你这个数码管比较奇怪啊

JackL*** · 发表于 2023-11-29 08:26:27

向高手学习

sujing*** · 发表于 2023-11-29 08:30:51

本帖最后由 sujingliang 于 2023-11-29 08:42 编辑

我想要点16个灯是要分时点亮的。比如要同时点亮A2、B2是不可能的，但是可以2高，3低点亮A2，然后延时，在3高，2低点亮B2，然后延时。16个灯最多一个循环16个led能全部点亮一次。然后外面再套个大循环，重复内循环的动作。只要足够快是可以骗过人眼，认为所有的灯是同时点亮。如果有不想点亮的LED，就在内循环的16次中，跳过不用的led。做好点，弄个真值表，显示个数字是没问题。

5个引脚，两两组合，点亮4*4=16个LED。这个东西之前在充电宝中见过，一直奇怪5pin就可以点这么多LED。原来是两两组合加正接反接。
