高4位数据线驱动1602

sujing***

void LCD1602_ClearDataPort()
{
        LCD1602_D4 = 0;
        LCD1602_D5 = 0;
        LCD1602_D6 = 0;
        LCD1602_D7 = 0;
}
//LCD写时序控制
void LCD1602_EN_Write(void)        //EN端产生一个高电平脉冲，控制LCD写时序
{
        EN_SET;
        LCD1602_Delay(5);
        EN_CLR;
}

//写指令函数
void LCD1602_Write_Instruction(char Command)
{
  LCD1602_Delay(32);
  RS_CLR;
  RW_CLR;
  LCD1602_ClearDataPort();//清高四位
  LCD1602_D7 = (Command&0X80)>>7;
  LCD1602_D6 = (Command&0X40)>>6;
  LCD1602_D5 = (Command&0X20)>>5;
  LCD1602_D4 = (Command&0X10)>>4;

  LCD1602_EN_Write();//写入指令数据
  LCD1602_Delay(32);
  LCD1602_ClearDataPort();//清高四位
  LCD1602_D7 = (Command&0X08)>>3;
  LCD1602_D6 = (Command&0X04)>>2;
  LCD1602_D5 = (Command&0X02)>>1;
  LCD1602_D4 = (Command&0X01);

  LCD1602_EN_Write();//写入指令数据
}
//清屏函数
void LCD1602_Clear(void)
{
  LCD1602_Write_Instruction(0x01);
  LCD1602_Delay(10000);
}
//显示屏初始化函数
void LCD1602_Init(void)
{
        LCD1602_Port_init();
        LCD1602_Delay(50000);   //上电延时，以使供电稳定

        RS_CLR;
        RW_CLR;
        LCD1602_ClearDataPort();//清高四位
        LCD1602_D7 = (0x28&0X80)>>7;
        LCD1602_D6 = (0x28&0X40)>>6;
        LCD1602_D5 = (0x28&0X20)>>5;
        LCD1602_D4 = (0x28&0X10)>>4;
        LCD1602_EN_Write();//写入指令数据
        LCD1602_Delay(35);

        LCD1602_Write_Instruction(0x08);        //关显示，不显光标，光标不闪烁
        LCD1602_Clear(); //清屏

        LCD1602_Write_Instruction(0x04);        //写一字符，整屏显示不移动
        //LCD1602_Write_Instruction(0x05);        //写一字符，整屏右移
        //LCD1602_Write_Instruction(0x06);        //写一字符，整屏显示不移动
        //LCD1602_Write_Instruction(0x07);        //写一字符，整屏左移
        LCD1602_Delay(5000);

        //LCD1602_Write_Instruction(0x0B);        //关闭显示（不显示字符，只有背光亮）
        LCD1602_Write_Instruction(0x0C);        //开显示，光标、闪烁都关闭
        //LCD1602_Write_Instruction(0x0D);        //开显示，不显示光标，但光标闪烁
        //LCD1602_Write_Instruction(0x0E);        //开显示，显示光标，但光标不闪烁
        //LCD1602_Write_Instruction(0x0F);        //开显示，光标、闪烁均显示
}

//写数据函数
void LCD1602_Write_Data(char Wdata)
{
  LCD1602_Delay(32);
  RS_SET;
  RW_CLR;
  LCD1602_ClearDataPort();//清高四位

  LCD1602_D7 = (Wdata&0X80)>>7;
  LCD1602_D6 = (Wdata&0X40)>>6;
  LCD1602_D5 = (Wdata&0X20)>>5;
  LCD1602_D4 = (Wdata&0X10)>>4;

  LCD1602_EN_Write();//写入数据
  LCD1602_Delay(32);
  LCD1602_ClearDataPort();//清高四位
  LCD1602_D7 = (Wdata&0X08)>>3;
  LCD1602_D6 = (Wdata&0X04)>>2;
  LCD1602_D5 = (Wdata&0X02)>>1;
  LCD1602_D4 = (Wdata&0X01);
  LCD1602_EN_Write();//写入指数据
}

//字符显示初始地址设置
void LCD1602_SET_XY(char X,char Y)
{
  char address;
  if(Y==0)
    address=0x80+X;//Y=0,表示在第一行显示，地址基数为0x80
  else
    address=0xc0+X;//Y非0时，表时在第二行显示，地址基数为0XC0
  LCD1602_Write_Instruction(address);//写指令，设置显示初始地址
}

//在第X列Y行开始显示，指针*S所指向的字符串
void LCD1602_Write_Str(char X,char Y,char *s)
{
  unsigned char i = 0;
  //LCD1602_SET_XY(X,Y);//设置初始字符显示地址
  while(*s)//逐次写入显示字符，直到最后一个字符"/0"
  {
    LCD1602_SET_XY(X+i,Y);//设置初始字符显示地址
        LCD1602_Write_Data(*s);//写入当前字符并显示
        s++;//地址指针加1，指向下一个待写字符
        i++;
  }
}

//在第X行Y列开始显示Wdata所对应的单个字符
void LCD1602_Write_Char(char X,char Y,char Wdata)
{
  LCD1602_SET_XY(X,Y);//写地址
  LCD1602_Write_Data(Wdata);//写入当前字符并显示
}
复制代码

只用LCD1602高四位可以节约MCU 4个IO口。


控制上，写数据时要向D7、D6、D5、D4写两遍数据，第一遍写数据高4位，第二遍写数据低4位。


一般有8位数据口的LCD1602也可以用4位驱动，低4位悬空即可。

stb***

学习中

fjst***

while(*s)   楼主  这个*S  字符串的尾是0会退出？这个是什么原理？

_奶***

fjst*** 发表于 2024-1-5 12:15
while(*s)   楼主  这个*S  字符串的尾是0会退出？这个是什么原理？

这个是判断条件为 非零的情况下；


这个是判断条件为 零的情况下

so***

_奶*** 发表于 2024-1-5 14:36
这个是判断条件为 非零的情况下；

if(is)和if(is=1)不是等同的吗

_奶***

so*** 发表于 2024-3-13 11:27
if(is)和if(is=1)不是等同的吗

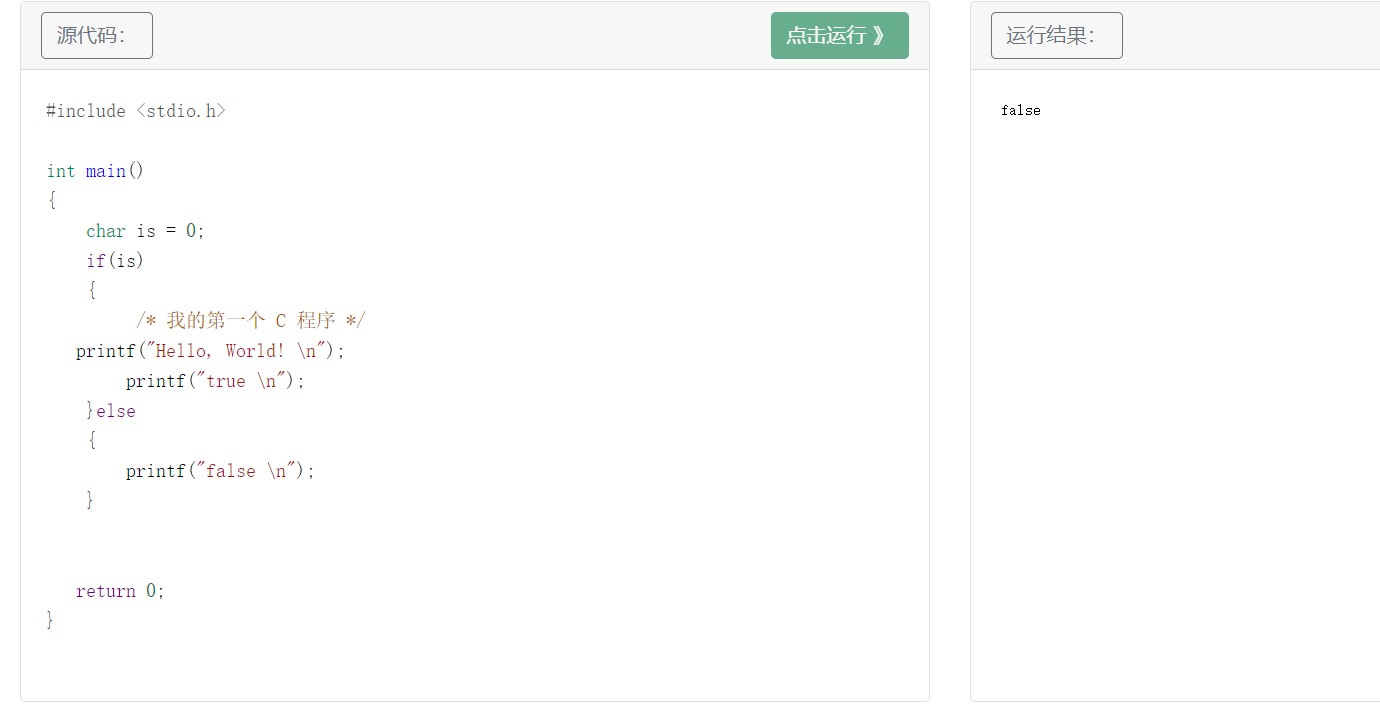

第一，如果 判断条件里 你写成了 “is = 1” 那么这个条件永远为真。

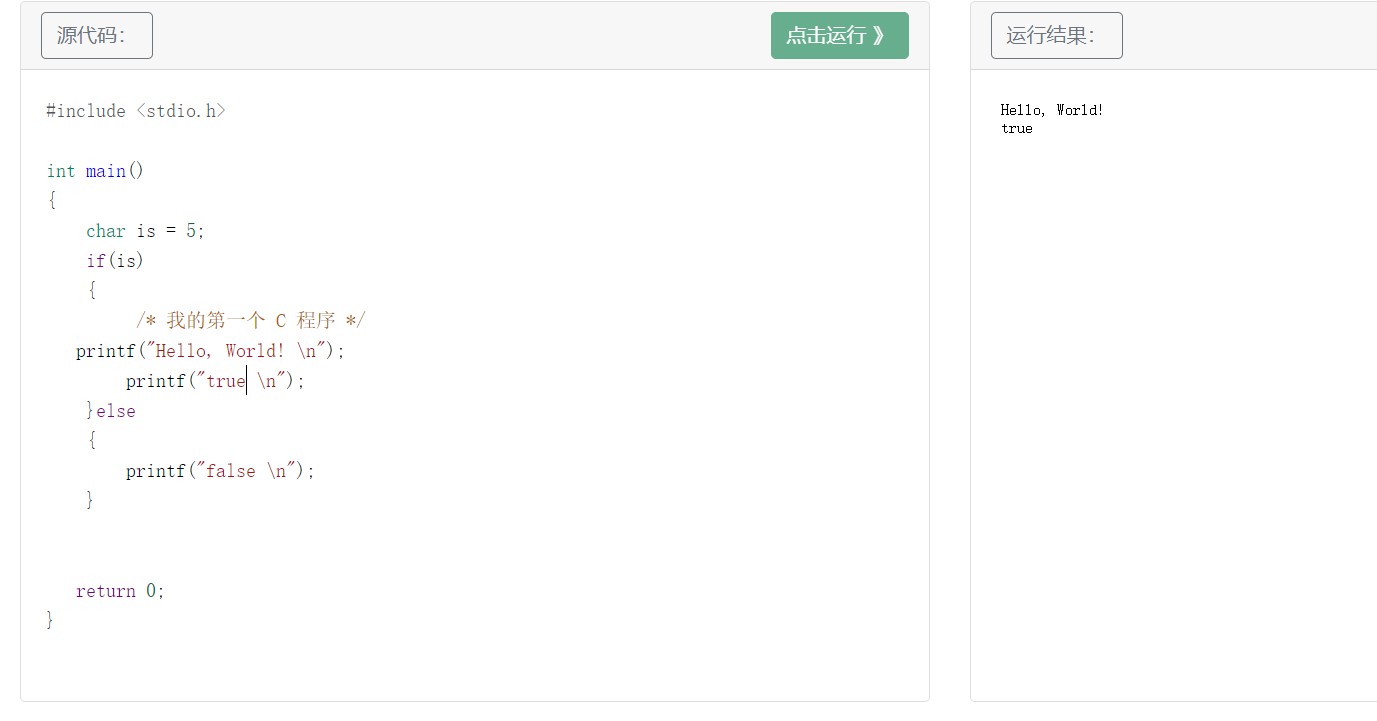

第二，这里暂且认为 “is = 1” 是 “is == 1”.那么基于这个前提，if(is) 也不能等同if(is==1) 当is = 5;时if(is) 这里时为真的 ，但是if(if==1)这里是假。

_奶***

so*** 发表于 2024-3-13 11:27
if(is)和if(is=1)不是等同的吗

我觉得要论说等同 应该是这样的
if(is)  等同 if(is!=0)
这种写法应该是等同的

mtt***

fjst*** 发表于 2024-1-5 12:15
while(*s)   楼主  这个*S  字符串的尾是0会退出？这个是什么原理？

这个while（*s）后面应该要加一个s++；
