关于STC32G DEMO中20-串口发指令通过高速SPI访问Flash芯片的粗浅解读

sujing***

25系列的flash通常是SPI方式读写，并且flash 的SPI有固定的指令格式，所以要想了解是如何运作的，应该查flash的数据手册。

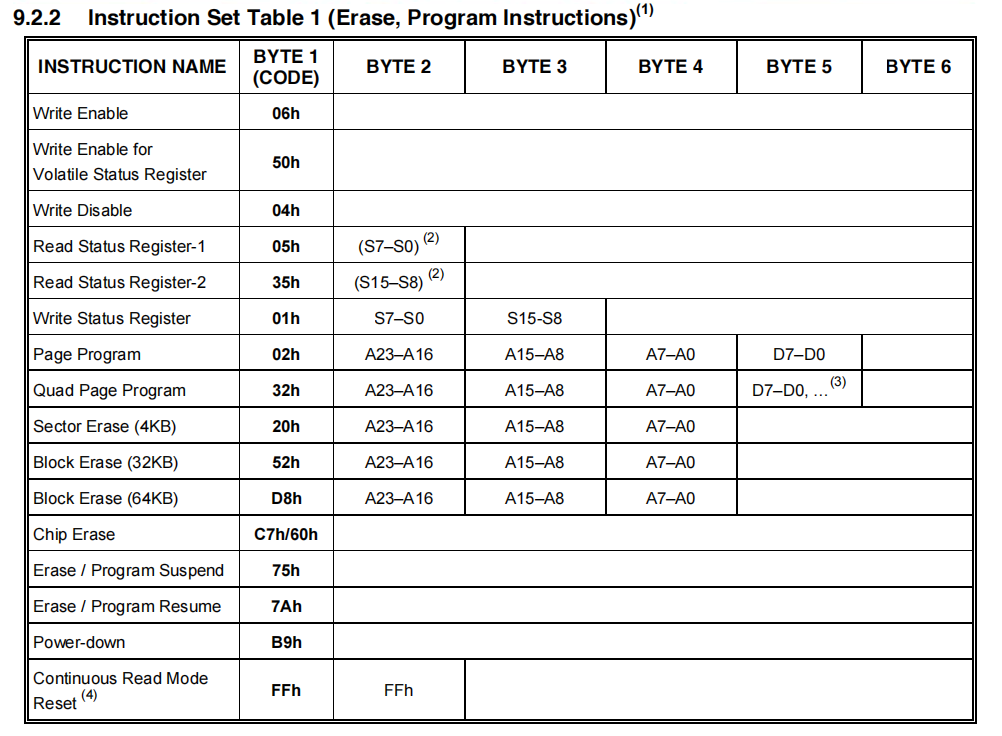

这是W25Q80BV指令表:





Demo中与之相对的指令定义：

/******************* FLASH相关定义 ************************/
#define SFC_WREN        0x06        //串行Flash命令集
#define SFC_WRDI        0x04
#define SFC_RDSR        0x05
#define SFC_WRSR        0x01
#define SFC_READ        0x03
#define SFC_FASTREAD    0x0B
#define SFC_RDID        0xAB
#define SFC_PAGEPROG    0x02
#define SFC_RDCR        0xA1
#define SFC_WRCR        0xF1
#define SFC_SECTORER1   0xD7        //PM25LV040 扇区擦除指令
#define SFC_SECTORER2   0x20        //W25Xxx 扇区擦除指令
#define SFC_BLOCKER     0xD8
#define SFC_CHIPER      0xC7
复制代码

比如要进行一个读取操作：

void SPI_Read_Nbytes(u32 addr, u8 *buffer, u16 size)
{
    if(size == 0)   return;
    if(!B_FlashOK)  return;
    while(CheckFlashBusy() > 0);        //Flash忙检测

    SPI_CE_Low();                       //enable device
    SPI_WriteByte(SFC_READ);            //read command

    SPI_WriteByte(((u8 *)&addr)[1]);    //设置起始地址
    SPI_WriteByte(((u8 *)&addr)[2]);
    SPI_WriteByte(((u8 *)&addr)[3]);

    do{
        *buffer = SPI_ReadByte();       //receive byte and store at buffer
        buffer++;
    }while(--size);                     //read until no_bytes is reached
    SPI_CE_High();                      //disable device
}
复制代码

1、要使能flash，SPI_CE_Low(); //enable device
2、发送4字节读指令：如：0x30,0x00,0x00,0x00
0x30表示读，0x00,0x00,0x00是flash地址0x000000
3、返回值在*buffer = SPI_ReadByte(); //receive byte and store at buffer
4、最后SPI_CE_High(); //disable device





其他操作也都类似。


存储外部flash可以做什么？
1、内部flash空间往往很小，可以扩展程序存储空间。
2、最小的GB2312中文字库也需要256k，外部flash很适合。
3、有些单片机内部就有一个spi flash用于存储程序，这时候就可以用另外一个单片机用SPI方式給前者烧录程序。
4、还有其他用途
