89C52驱动16bit并口彩屏

sujing***

下面是屏幕的一些资料

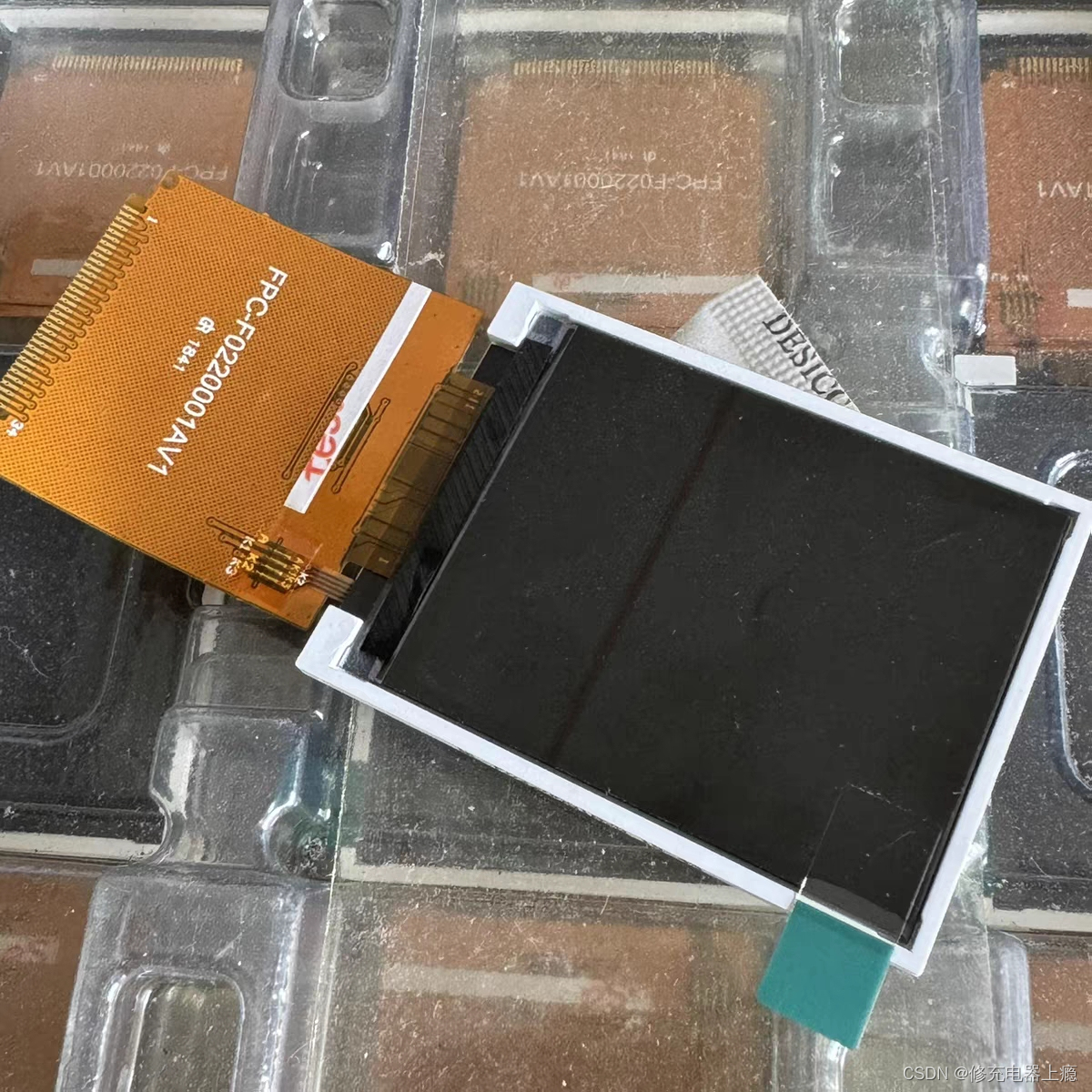

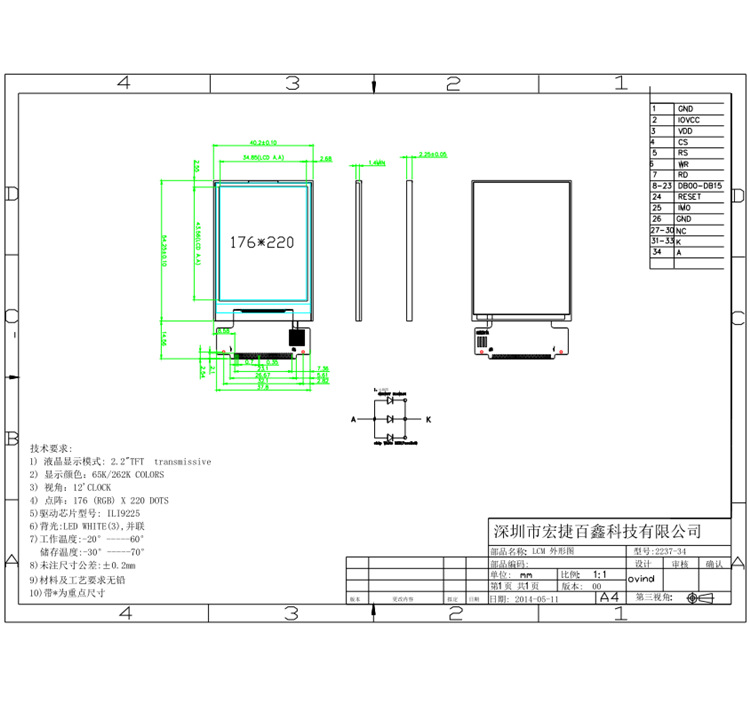

屏幕主控是ILI9225，分辨率：176*220，16bit并口，262k彩屏
为什么用89c52驱动，因为并口16位，加上CS、RS、WR、RD、RST控制引脚一共需要21个IO口，看了看手头的开发板也就89C52胜任了。
其中：
sbit TFT_RST = P3^3; //复位
sbit TFT_CS = P2^7; //片选
sbit TFT_RS = P2^6; //数据命令选择端
sbit TFT_WR = P2^5; //读写控制
sbit TFT_RD = P3^2; //读写控制

16位并口用P0、P1




main.c

#include "REG51.H"
#include "lcd_driver.h"

/****************************************************************************
*函数名：main
*输  入：无
*输  出：无
*功  能：主函数
****************************************************************************/

void main (void)
{
        TFT_Init();                   //初始化TFT

        while(1)
        {

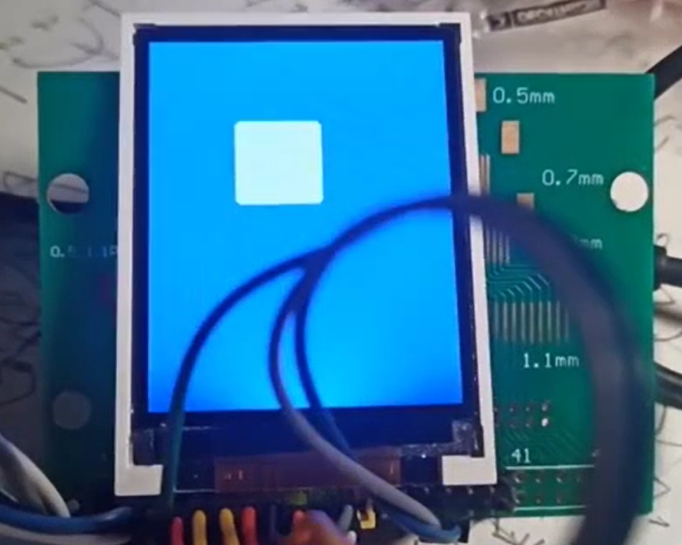

                TFT_ClearScreen(BLACK);          //刷黑色
                TFT_ClearScreen(BLUE);
                TFT_ClearScreen(RED);
                TFT_ClearScreen(MAGENTA);
                TFT_ClearScreen(GREEN);
                TFT_ClearScreen(CYAN);
                TFT_ClearScreen(YELLOW);
                TFT_ClearScreen(WHITE);
        }
}


复制代码

lcd_driver.h

#ifndef __LCD_DRIVER_H
#define __LCD_DRIVER_H


#include <reg51.h>

//---重定义关键词---//
#ifndef uchar
#define uchar unsigned char
#endif

#ifndef uint
#define uint  unsigned int
#endif

//---定义使用的IO口---//
sbit            TFT_RST = P3^3;   //复位
sbit            TFT_CS  = P2^7;          //片选
sbit            TFT_RS  = P2^6;          //数据命令选择端
sbit            TFT_WR  = P2^5;          //读写控制
sbit        TFT_RD  = P3^2;     //读写控制

#define   TFT_DATAPORTH  P1  //放置高8位数据
#define   TFT_DATAPORTL  P0
//---定义屏的大小---//
#define TFT_XMAX ((uchar)175)//                //设置TFT屏的大小
#define TFT_YMAX ((uchar)219)//

//---定义颜色的宏---//
#define WHITE          0xFFFF
#define BLACK          0x0000
#define BLUE           0x001F
#define RED            0xF800
#define MAGENTA        0xF81F
#define GREEN          0x07E0
#define CYAN           0x7FFF
#define YELLOW         0xFFE0                 //定义颜色的宏

//-- 声明全局函数 --//
void TFT_WriteCmd(uint cmd);
void TFT_WriteData(uint dat);
void TFT_Init(void);
void TFT_SetWindow(uchar xStart, uchar yStart, uchar xEnd, uchar yEnd);
void TFT_ClearScreen(uint color);
#endif
复制代码

lcd_driver.c

#include "lcd_driver.h"

/****************************************************************************
*函数名：TFT_WriteCmd
*输  入：cmd
*输  出：
*功  能：写命令。
****************************************************************************/

void TFT_WriteCmd(uint cmd)
{
        uchar cmdH, cmdL;
        cmdH = cmd >> 8;
        cmdL = cmd & 0x00FF;

        TFT_WR = 1;                           //初始化WR
        TFT_CS = 0;                          //打开片选

        TFT_RD = 1;           //选择写
        TFT_RS = 0;                          //选择命令

        TFT_DATAPORTH = cmdH; //放置命令数据
        TFT_DATAPORTL = cmdL; //放置命令数据

        TFT_WR = 0;                          //写入时序
        TFT_WR = 1;

        TFT_CS = 1;                          //关闭片选
}

/****************************************************************************
*函数名：TFT_WriteCmdData
*输  入：cmd, dat
*输  出：
*功  能：写命令， 写数据。
****************************************************************************/

void TFT_WriteData(uint dat)
{
    uchar datH, datL;
        datH = dat >> 8;
        datL = dat & 0x00FF;

        TFT_WR = 1;                           //初始化WR
        TFT_CS = 0;                          //打开片选

        TFT_RD = 1;           //选择写
        TFT_RS = 1;                          //选择发送数据

        TFT_DATAPORTH = datH;  //放置命令数据
        TFT_DATAPORTL = datL;  //放置命令数据

        TFT_WR = 0;                          //写入时序
        TFT_WR = 1;

        TFT_CS = 1;                          //关闭片选
}

/****************************************************************************
*函数名：TFT_Init
*输  入：
*输  出：
*功  能：初始化TFT。
****************************************************************************/

void TFT_Init(void)
{
        uint i;

        TFT_RST = 1;
        for(i=500; i>0; i--);
        TFT_RST = 0;
        for(i=500; i>0; i--);
        TFT_RST = 1;
        for(i=5000; i>0; i--);

         TFT_CS = 0;


         //LCD Init For 2.0inch LCD Panel with ILI9225.
        TFT_WriteCmd(0x10);TFT_WriteData(0x0000);
        TFT_WriteCmd(0x11);TFT_WriteData(0x0000);
        TFT_WriteCmd(0x12);TFT_WriteData(0x0000);
        TFT_WriteCmd(0x13);TFT_WriteData(0x0000);
        TFT_WriteCmd(0x14);TFT_WriteData(0x0000);
        for(i=500; i>0; i--);
        TFT_WriteCmd(0x11);TFT_WriteData(0x0018);
        TFT_WriteCmd(0x12);TFT_WriteData(0x200E);
        TFT_WriteCmd(0x13);TFT_WriteData(0x0052);
        TFT_WriteCmd(0x14);TFT_WriteData(0x3961);
        TFT_WriteCmd(0x10);TFT_WriteData(0x0000);
        for(i=500; i>0; i--);

        TFT_WriteCmd(0x11);TFT_WriteData(0x1038);
        for(i=500; i>0; i--);

        TFT_WriteCmd(0x02);TFT_WriteData(0x0100);

        TFT_WriteCmd(0x01);TFT_WriteData(0x011C);
        TFT_WriteCmd(0x03);TFT_WriteData(0x1030);

        TFT_WriteCmd(0x07);TFT_WriteData(0x0000);
        TFT_WriteCmd(0x08);TFT_WriteData(0x0808);
        TFT_WriteCmd(0x0B);TFT_WriteData(0x1100);
        TFT_WriteCmd(0x0C);TFT_WriteData(0x0000);
        TFT_WriteCmd(0x0F);TFT_WriteData(0x0501);
        TFT_WriteCmd(0x15);TFT_WriteData(0x0020);
        TFT_WriteCmd(0x20);TFT_WriteData(0x0000);
        TFT_WriteCmd(0x21);TFT_WriteData(0x0000);

        TFT_WriteCmd(0x30);TFT_WriteData(0x0000);
        TFT_WriteCmd(0x31);TFT_WriteData(0x00DB);
        TFT_WriteCmd(0x32);TFT_WriteData(0x0000);
        TFT_WriteCmd(0x33);TFT_WriteData(0x0000);
        TFT_WriteCmd(0x34);TFT_WriteData(0x00DB);
        TFT_WriteCmd(0x35);TFT_WriteData(0x0000);
        TFT_WriteCmd(0x36);TFT_WriteData(0x00AF);
        TFT_WriteCmd(0x37);TFT_WriteData(0x0000);
        TFT_WriteCmd(0x38);TFT_WriteData(0x00DB);
        TFT_WriteCmd(0x39);TFT_WriteData(0x0000);

        TFT_WriteCmd(0x50);TFT_WriteData(0x0603);
        TFT_WriteCmd(0x51);TFT_WriteData(0x080D);
        TFT_WriteCmd(0x52);TFT_WriteData(0x0D0C);
        TFT_WriteCmd(0x53);TFT_WriteData(0x0205);
        TFT_WriteCmd(0x54);TFT_WriteData(0x040A);
        TFT_WriteCmd(0x55);TFT_WriteData(0x0703);
        TFT_WriteCmd(0x56);TFT_WriteData(0x0300);
        TFT_WriteCmd(0x57);TFT_WriteData(0x0400);
        TFT_WriteCmd(0x58);TFT_WriteData(0x0B00);
        TFT_WriteCmd(0x59);TFT_WriteData(0x0017);

        TFT_WriteCmd(0x0F);TFT_WriteData(0x0701);
        TFT_WriteCmd(0x07);TFT_WriteData(0x0012);
        for(i=500; i>0; i--);
        TFT_WriteCmd(0x07);TFT_WriteData(0x1017);




}

/****************************************************************************
*函数名：TFT_SetWindow
*输  入：xStart, yStart, xEnd, yEnd
*输  出：
*功  能：设置要操作的窗口。
****************************************************************************/

void TFT_SetWindow(uchar xStart, uchar yStart, uchar xEnd, uchar yEnd)
{
         uint x,y,xy;

         x=(xEnd <<8)|xStart;
         y=(yEnd <<8)|yStart;
         xy = (yStart<<8)|xStart;

         TFT_WriteCmd(0x44);TFT_WriteData(x);
         TFT_WriteCmd(0x45);TFT_WriteData(y);
         TFT_WriteCmd(0x21);TFT_WriteData(xy);


         /*TFT_WriteCmd(0x20);TFT_WriteData(xStart);   //xStart
          TFT_WriteCmd(0x21);TFT_WriteData(yStart);   //yStart
         */
         TFT_WriteCmd(0x22);
}


/****************************************************************************
*函数名：GUI_Clearcreen
*输  入：backColor
*输  出：
*功  能：清屏并涂上颜色。
****************************************************************************/

void TFT_ClearScreen(uint color)
{
          uint i, j;

        TFT_SetWindow(0, 0, TFT_XMAX, TFT_YMAX);         //作用区域
          for(i=0; i<=TFT_XMAX; i++)
        {
                for (j=0; j<=TFT_YMAX; j++)
                {
                        TFT_WriteData(color);
                }
        }
}

复制代码
