定时器T0检测脉宽，初始化定时多少？

38009***

定时器T0检测脉宽，初始化定时多少？


void Init_Timer0(void)//11.0592MHz
{
        AUXR &= 0x7F;//定时器时钟12T模式
        TMOD &= 0xF0;//设置定时器模式
        TMOD |= 0x01;//设置定时器模式，16位不自动重载模式
        TL0 = 0;//设置定时初值
        TH0 = 0;//设置定时初值
        TF0 = 0;//清除TF0标志
        TR0 = 0;//关闭定时器0计时
        EX0 =1;//允许外部中断1中断
        EA=1;//开总中断
}

38009***

备注是：定时器初始化，24MHz,1ms  看不明白？？

小***

用官方工具自动生成

神***

用 PWM 来测脉宽

测脉宽，用 带ADC的 MCU, 带 ADC的 MCU, 都标配了 PWM,
用 PWM 来测脉宽

38009***

38009*** 发表于 2023-11-25 10:03
备注是：定时器初始化，24MHz,1ms  看不明白？？

怎么看的？确实没看明白？？

王***

定时器是个自加计数器，如果使能以后就一直自加直到溢出。
可以用检测脉宽。但是不如PWM检测来的精准。
一般的流程是通过外部IO的上升沿/下降沿触发中断开启定时器，再通过上升沿/下降沿触发中断关闭定时器，并且读出当前定时器的值，就可以得到这个脉冲的宽度。

不过这个方法一是需要来回转换上升沿下降沿或者占用资源，二是对系统占用有点大。

使用PWM可以方便的将PWM时钟拉高，这时候脉冲宽度的分辨率也会增高。并且PWM模式捕获脉冲宽度还是自动的，直接开中断读取值就可以。

38009***

王*** 发表于 2024-1-31 10:57
定时器是个自加计数器，如果使能以后就一直自加直到溢出。
可以用检测脉宽。但是不如PWM检测来的精准。
一 ...

检测的是无线信号的脉宽，使用PWM波检测，还没有用过，需要一个DEMO，学习一下。

jm***

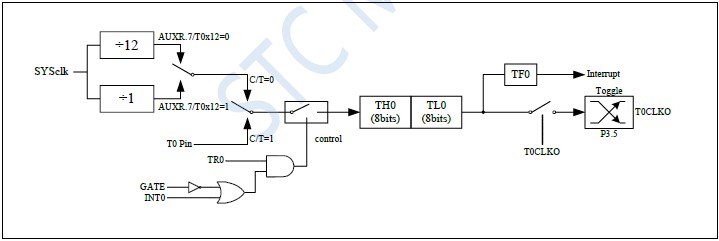

Use T0_GATE =1 to enable INT0 pin as an AND gate.

T0_CE = (TR0==1) AND (INT0 == 1)



See also STC8H.PDF 15.8.6

38009***

jm*** 发表于 2024-1-31 12:53
Use T0_GATE =1 to enable INT0 pin as an AND gate.

T0_CE = (TR0==1) AND (INT0 == 1)

定时器T0结构图，想说什么呢？

王***

38009*** 发表于 2024-1-31 11:32
检测的是无线信号的脉宽，使用PWM波检测，还没有用过，需要一个DEMO，学习一下。 ...

手册的例程就有
