关于ST7567升压参数的设置

sujing***

市场上大多数LCD12864采用的显示驱动都是ST7567。前不久用3.3v供电的单片机驱动ST7567发现完全无显示，应该不是程序问题，因为程序在5v供电的单片机上运行是没有问题。

后来发现：是Electronic Volume Control设置偏低，导致LCD内部电压不足。

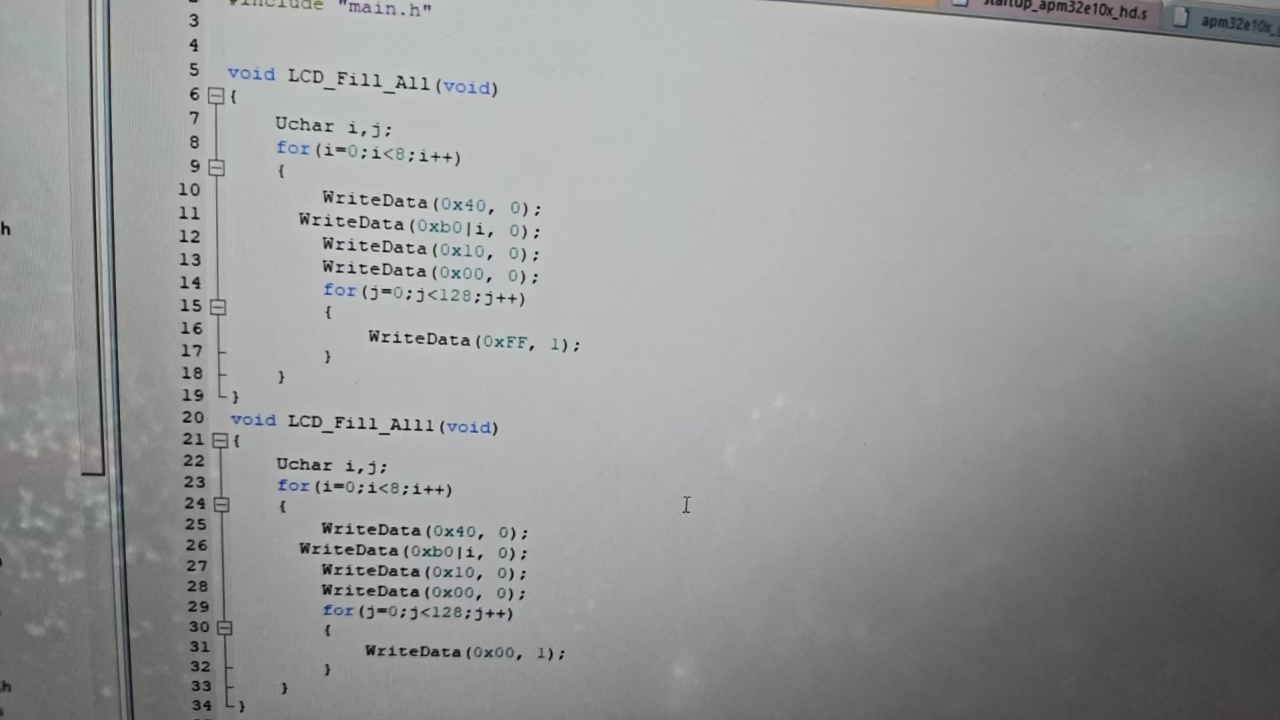

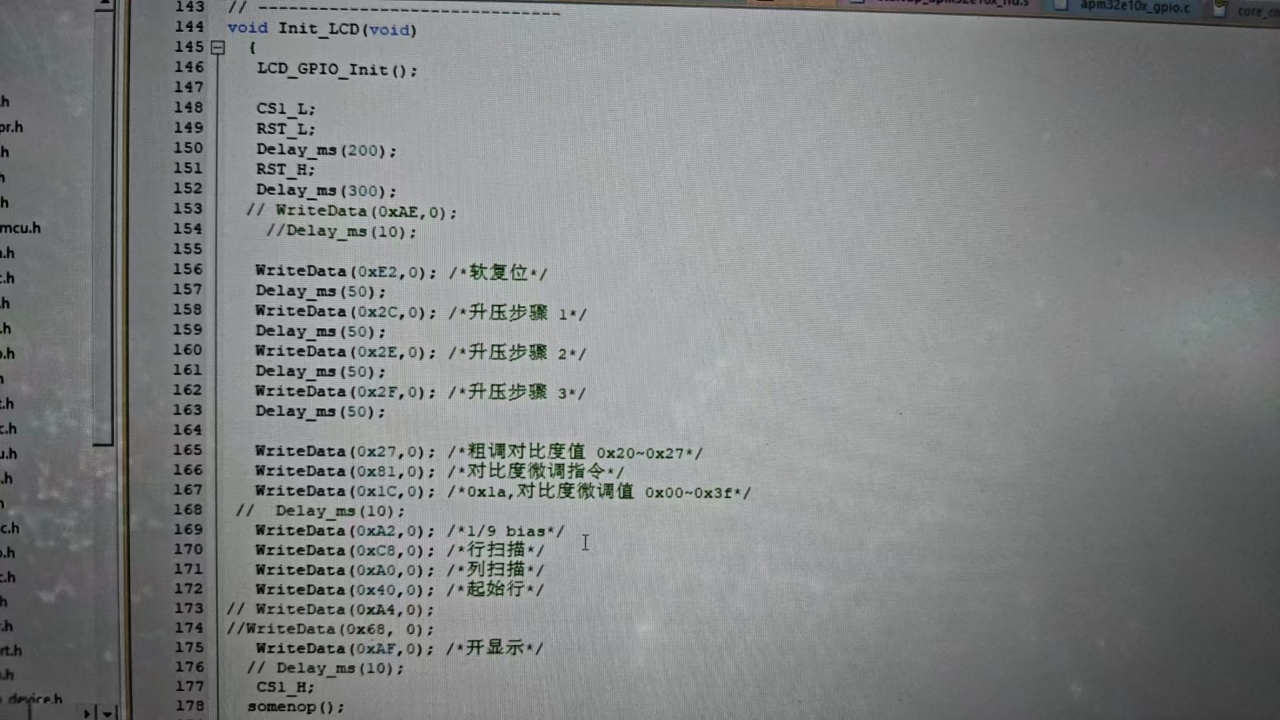

这是后来的初始化代码：

transfer_command(0x2f);//0x2f升压电路,电压管理电路,0x20-0x27为V5电压内部电阻调整设置
        transfer_command(0x81);//SET EV 调对比度
        transfer_command(0x1f);//0x01-0x3f电量寄存器设置模式
        transfer_command(0xa0);//0xa0为Segment正向,0xa1 为Segment反向
        transfer_command(0xc8);//0xc0正向扫描,0xc8反射扫描
        transfer_command(0xa6);//0xa6正向显示,0xa7反向显示
        transfer_command(0xa4);//0xa4正常显示,0xa5全屏点亮
        transfer_command(0xf8);//背压比设置
        transfer_command(0x10);//0x00-0x01-0x10
        transfer_command(0xaf);//0xaf显示器开
复制代码

其中:

transfer_command(0x81);//SET EV 调对比度
transfer_command(0x1f);//0x01-0x3f电量寄存器设置模式

EV设置为0x1f，原来的这个参数设的是0x01

数据手册上寄存器关于EV的描述

为什么要调成1FH，其实也很简单，之前整个电路都是用5v驱动，原来设成01H，就有足够的内部电压，这次底板供电是3.3v，这个参数要提高才行，1FH应该是合适的。

wppp***

这种屏幕大多是3.3V电压的。

21cns***

wppp*** 发表于 2023-12-27 11:26
这种屏幕大多是3.3V电压的。

测试过几块LCD12864，相同电压下不同型号对应的EV值是不一样的。
