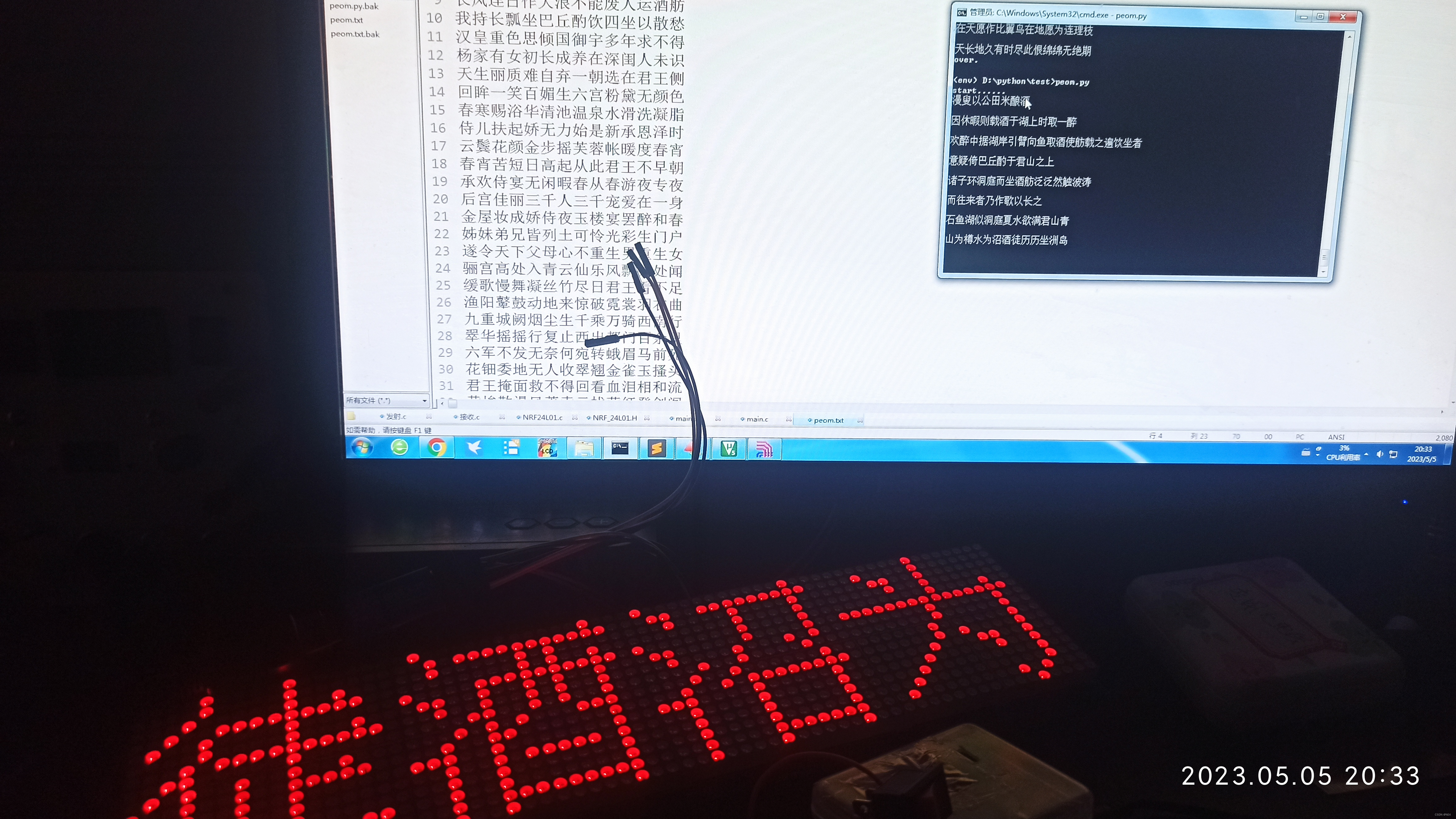

STC89C52RC驱动 16x64LED点阵模块驱动记录（六）PYTHON上位机串口通信并显示

sujing***

前言

上位机为PYTHON程序。

一、上位机程序

import serial
import time

ser = serial.Serial('COM14', 19200)

print('start......')

with open('peom.txt', 'r') as f:

    for line in f:
        print(line)
        ser.write(line.encode('gbk'))#encode，才能发
        ser.write(b'\x01')#用\x01做结束符
        time.sleep(5)
ser.close()
print('over.')

复制代码

二、单片机部分

#include <STC89C5xRC.H>
#include <intrins.h>
#include <absacc.h>
#include <string.h>

#define FLASH_ADDR_BASE 0x0000

sbit SH_CP = P1^5;
sbit DS = P2^7;
sbit ST_CP = P1^6;


sbit SST29EE020_CE = P3^4;        //SST29EE020，0有效

sbit A17=P3^3;              //SST29EE020 的高2位
sbit A16=P3^2;              //SST29EE020 的高2位
bit a17,a16;

typedef unsigned int Uint16;
typedef unsigned char Uint8;

unsigned char xdata Table_BUFF[128];
unsigned char xdata str[64];

unsigned int pStr=0,pStr1,shiftTime;

int GetGBCode_from_EEPROM(unsigned char* pBuffer,const unsigned char * c);
void prepareBuff();
Uint8 FlashRead(Uint16 offset);
void UART_int(Uint16 baud);
void Senddata(Uint8 dat);

void delayms(unsigned int m)
{
        int i,j;
        for(i=0; i<m; i++)
                for(j=0; j<120; j++);
}

//595就是串行输入，凑足8个并行输出，SH_CP上升沿管串行输入
void HC595(unsigned char dat)
{
        unsigned char j;
        for(j=0;j<8;j++)
        {
                SH_CP = 0;        //为移位准备
                DS = dat & 0x01;        //先低位
                dat=dat>>1;
                SH_CP =1;          //上升沿，移位
        }
}

//在16x64LED屏上显示4个汉字，下面函数名没改
void Matrix16x16(unsigned char num)
{
        unsigned char k,i;
        unsigned int m,n;
        unsigned char Char_num=1;
        //Char_num=4;//m是用来做移字用的，因为目前字是静止的，所以人为设成4，减少循环
        for(m=0;m<Char_num;m++)
        {
                for(n=0;n<32;n++)    //为了字不闪
                {

                        for(k=0;k<16;k++)    //行扫描
                        {
                                for(i=0;i<num;i++)    //一行中的左右半部分显示
                                {
                                    HC595(~Table_BUFF[32*i+2*k+1]);                //左或右半部分
                                        HC595(~Table_BUFF[32*i+2*k+0]);                //左或右半部分

                                }

                                ST_CP = 0;
                                ST_CP = 1; //板上8个595一起，SC_CP上升沿并行输出,凑足8个串行一起并行输入
                                P1=k;    //74HC154（4-16译码器），控制行，只用到P1口低4位，决定74HC154的16输出引脚中哪个是低电平有效
                                _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
                                _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
                                P1=0xff;    //74HC154输出完，马上关
                        }
                }
        }
}


//从FLASH(EEPROM)中读一个汉字的字模32个字节
int GetGBCode_from_EEPROM(unsigned char* pBuffer,const unsigned char * c)
{
    unsigned char GBH,GBL,i;
    unsigned int pos,temp;
    GBH=*c;     /* 取高8位数据 */
    GBL=*(c+1);  /* 取低8位数据 */


        temp=((GBH-0xa1)*94+GBL-0xa1);


        pos = temp*32 ;

    //判断偏移在哪个64k中，决定a17，a16取值。
        if (temp<0x800){a17=0;a16=0;}
        else if ((temp>=0x800)&&(temp<0x1000)){a17=0;a16=1;}
        else if ((temp>=0x1000)&&(temp<0x1800)){a17=1;a16=0;}
        else if ((temp>=0x1800)&&(temp<0x2000)){a17=1;a16=1;}


        for(i=0;i<32;i++)
        {
                *pBuffer++=FlashRead(pos++);        //循环读32个字节，一个中文字模
        }
   return 0;
}

//按地址从FLASH(EEPROM)中读一个字节
Uint8 FlashRead(Uint16 offset)
{
        Uint8 dat;
        A17=a17;
        A16=a16;
        dat=XBYTE[FLASH_ADDR_BASE+offset];
        return dat;
}


//连续移位
void shiftBuff()
{
        unsigned char i;
        for(i=0;i<96;i++)
        {
                Table_BUFF[i]=Table_BUFF[i+32];
                //Table_BUFF[i-1]=Table_BUFF[i-32];
        }
        GetGBCode_from_EEPROM(Table_BUFF+96,str+pStr);
        pStr=pStr+2;
        if(pStr>=strlen(str)) pStr=0;
}


//向上移动
void shiftUpBuff()
{
        unsigned char i,j;

        shiftTime++;
        for(i=0;i<4;i++)
        for(j=0;j<16-shiftTime;j++)
        {
                Table_BUFF[i*32+j*2]=Table_BUFF[i*32+j*2+2];
                Table_BUFF[i*32+j*2+1]=Table_BUFF[i*32+j*2+3];
        }
        for(i=0;i<4;i++)
        for(j=16-shiftTime;j<16;j++)
        {
                        Table_BUFF[i*32+j*2+1]=0x00;
                        Table_BUFF[i*32+j*2]=0x00;
        }

        if(shiftTime>=16){
                shiftTime=0;
                prepareBuff();
        }


}




//准备显示的buff，4个字的字模
void prepareBuff()
{
        unsigned char i;

        for(i=0;i<4;i++)
        {
                        GetGBCode_from_EEPROM(Table_BUFF+i*32,str+pStr);
                        pStr=pStr+2;    //pStr指向str中下一个要字符的位置，中文占2个字节，所以加2.
        }
        if(pStr>=strlen(str)) pStr=0;
}


void main(){
        Uint8 i;
        UART_int(9600);        //这里设的是9600，但是由于6T使能，快了一倍，上位机需要选用19200波特率。
        EA =1;

    SST29EE020_CE=0;        //SST29EE020一直有效
        prepareBuff();

        pStr1=0;
        for(i=0;i<strlen(str);i++)
                str[i]=0x00;
        while(1){
                if(!RI)//串口空闲的时候，把收到的信息显示出来
                {
                        if(*(str+pStr1-1)!=0x01)
                        {
                                pStr=0;//pStr是用来记录str的显示起始位置
                                prepareBuff();
                                for(i=0;i<10;i++)
                                {

                                        Matrix16x16(4);
                    shiftBuff();
                                }
                                pStr1=0;//pStr1是用来记录串口输入数据的个数

                        }
                }


        }
}



void UART_int(Uint16 baud)
{
        TMOD = (TMOD&0X0F)|0X20;
        TH1 = 256-11059200/32/12/baud;
        TL1        = TH1;
        TR1 = 1;
        ET1 = 0;
        SCON = 0X50;
        ES        = 1;
}



void Senddata(Uint8 dat)
{
        SBUF =dat;
        while(TI==0);
        TI =0;

}

void UART() interrupt 4
{
        if(RI)
        {
                        RI = 0;
                        *(str+pStr1) = SBUF;  //将接收到的数据存入缓冲区中
                        pStr1++;
        }

}
复制代码
